Die richtige Wahl der Schäkel
Warum es wichtiger ist, als Sie denken
Schäkel mögen wie kleine Verbindungselemente wirken, aber beim Heben und Anschlagen tragen sie eine große Verantwortung. Sie sind die Verbindung zwischen Ihrer Last und dem Rest Ihres Anschlag-Setups, und wenn sie versagen, kann der gesamte Vorgang schnell schieflaufen.
Deshalb ist die Wahl der richtigen Schäkelgröße unverzichtbar. Sie benötigen einen Schäkel, der die Spannung beim Heben aushält, ohne überlastet oder verformt zu werden – besonders bei schrägen Lasten oder Mehrpunktanschlägen.
Was „Schäkelgröße“ wirklich bedeutet
Wenn wir über die Schäkelgröße sprechen, beziehen wir uns meist auf den Durchmesser des Schäkels, egal ob es sich um einen Bogen- oder D-Schäkel handelt. Diese Größe beeinflusst direkt die zulässige Traglast (Working Load Limit, WLL), also die Kraft, die der Schäkel sicher aufnehmen kann.
Aber die Größe ist nicht der einzige Faktor. Auch Materialqualität, Schäkelbauart und die Normen, nach denen er zertifiziert ist, spielen eine Rolle für die sichere Verwendung.
So wählen Sie die richtige Schäkelgröße
Folgendes sollten Sie berücksichtigen, wenn Sie den passenden Schäkel auswählen:
- Gesamtgewicht der Last
- Anzahl der Anschlagpunkte
- Lastverteilung (gleichmäßig oder ungleichmäßig
- Anschlagwinkel
- Erforderlicher Sicherheitsfaktor gemäß Ihren Standards
Bei schrägen Lasten, insbesondere bei Gabel- oder Mehrpunktanschlägen, kann die Spannung auf jedem Schäkel deutlich höher sein, als man erwarten würde. Hier kommt die Formel ins Spiel..
Die grundlegende Berechnung

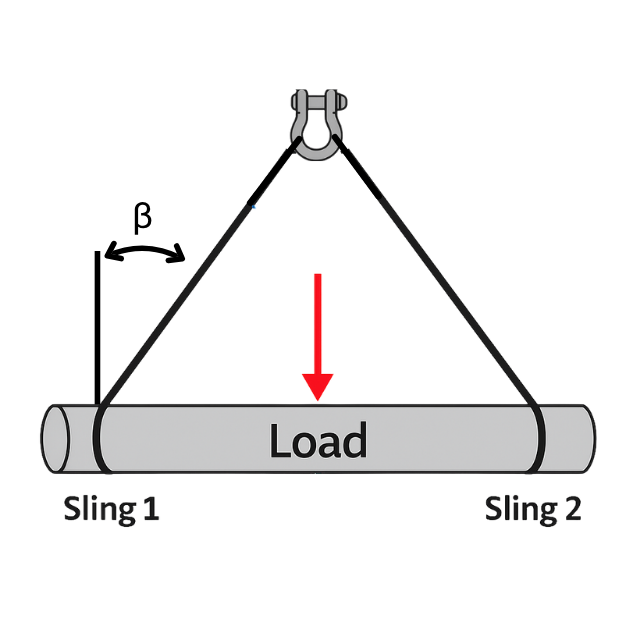

Angenommen, Sie verwenden einen zweisträngige Anschlagkette. Die Spannung pro Strang können Sie folgendermaßen abschätzen:
Sobald Sie diese Spannung ermittelt haben, sollten Sie einen Schäkel wählen, dessen zulässige Traglast (WLL) die berechnete Spannung multipliziert mit dem Sicherheitsfaktor übersteigt.
Achten Sie außerdem darauf, dass Bolzendurchmesser, Schäkeldurchmesser und Öffnung zu Ihren Anschlagmitteln oder Verbindungsteilen passen. Zu enge Passungen oder erzwungene Verbindungen sind ein absolutes No-Go.
Hinweise zur richtigen Auswahl

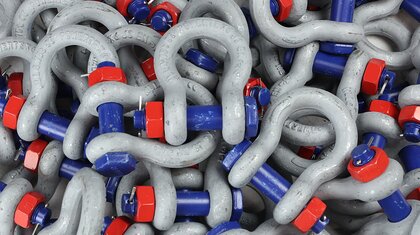

- Verwenden Sie Bogen-Schäkel für Mehrstrang-Anschlagketten, sie bieten mehr Flexibilität..
- D-Schäkel eignen sich am besten für Zugbelastungen in gerader Linie.
- Wählen Sie hochwertige Materialien, wenn Sie mehr Tragfähigkeit benötigen, ohne die Größe zu erhöhen.
- Achten Sie auf die Anschlagwinkel – Querbelastung kann die zulässige Traglast (WLL) eines Schäkels schnell reduzieren.
- Verwenden Sie zertifizierte Ausrüstung von bekannten Herstellern wie Crosby, Green Pin oder GN Rope.
Machen Sie keine Abstriche bei der Einhaltung von Vorschriften
Der richtige Schäkel muss mehr leisten, als nur Gewicht zu tragen – er muss auch den Standards Ihrer Branche oder Region entsprechen. Stellen Sie sicher, dass er die Anforderungen erfüllt für:
- EN 13889 / DNV-ST-N001
- ISO 2415
- LOLER (wenn Sie im Vereinigten Königreich arbeiten)
Die Verwendung eines Rechners, das diese Standards berücksichtigt, hilft Ihnen, Risiken zu vermeiden und vorschriftskonform zu bleiben.
Unsicher, welche Größe Sie brauchen? Wir helfen Ihnen.
Wenn Sie es mit kniffligen Anschlagwinkeln, ungewöhnlichen Rigging-Setups zu tun haben oder einfach nur auf Nummer sicher gehen wollen, steht Ihnen unser Team zur Seite. Wir unterstützen Sie bei:
- Rechnungen
- Empfehlung des richtigen Schäkeltyps und der passenden Größe
- Beschaffung von zertifizierten Schäkeln von vertrauenswürdigen Marken.
Rufen Sie uns an oder hinterlassen Sie gerne Ihre Nachricht in unserem Kontaktformular.
