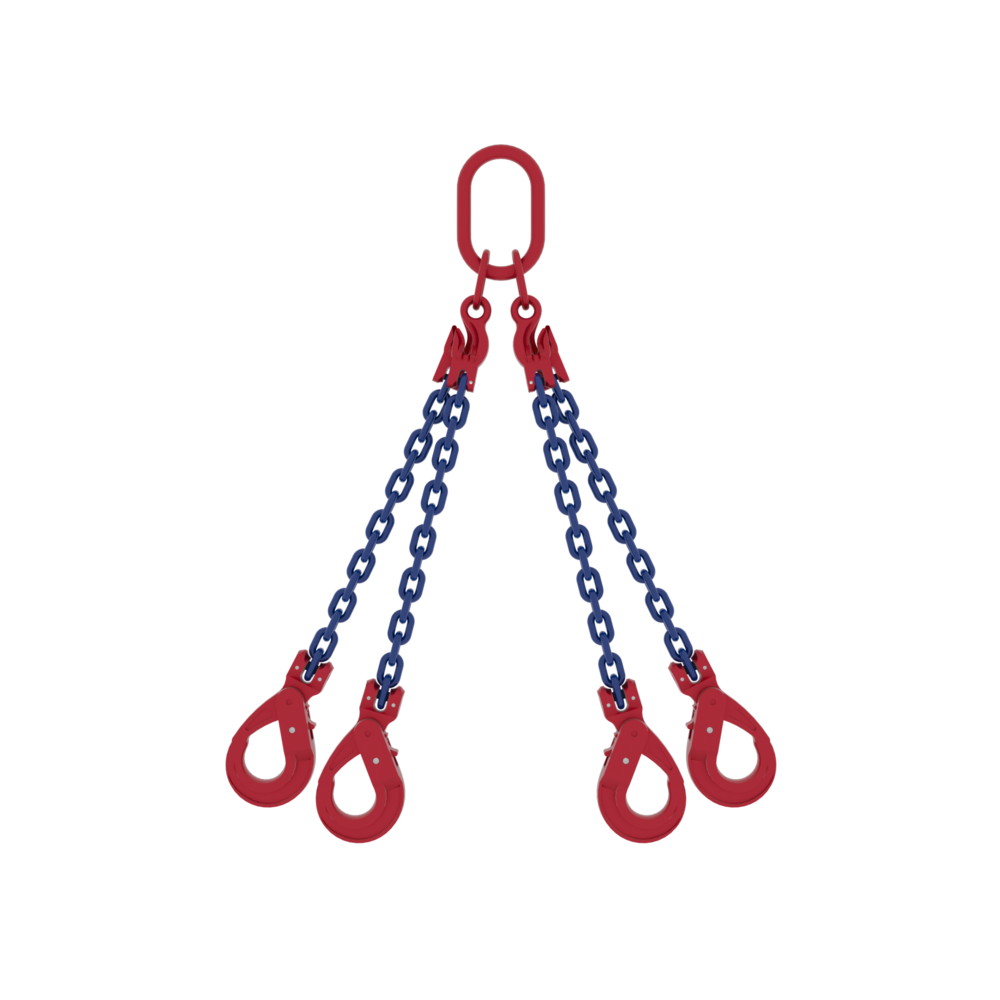

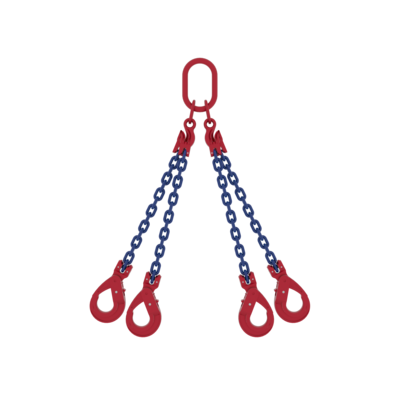

Die POWERTEX 4-Strang Anschlagkette mit Sicherheitshaken und Kuppelaufhängering-Garnitur ist ein viersträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es verfügt über einen MC-4-Aufhängering mit integrierten Verkürzungsfunktionen an allen vier Strängen, wodurch die Anzahl der Komponenten reduziert und eine kompaktere sowie einfacher zu handhabende Hebelösung geschaffen wird.
Es ist für ausgewogene Hebevorgänge ausgelegt, bei denen Lastverteilung, individuelle Stranganpassung und eine zuverlässige Leistung erforderlich sind.
Die Ausführung umfasst den MC-4-Aufhängering, eine Güteklasse-10-Kette, Sicherheitshaken sowie eine Kennzeichnungsplakette mit WLL-Angaben. Dadurch entsteht eine vollständige, sofort einsatzbereite Konfiguration.
Am besten geeignet für:
- Heben von Lasten, die mehrere Anschlagpunkte zur Stabilisierung erfordern
- Anwendungen, bei denen eine kompakte Ausführung mit integrierter Verkürzung bevorzugt wird
- Hebeanwendungen, bei denen ein sicherer Hakenverschluss erforderlich ist, um das Risiko eines unbeabsichtigten Lösens zu reduzieren
Produktvorteile
- Der MC-4-Aufhängering integriert die Verkürzungsfunktion, reduziert die Anzahl der Komponenten und vereinfacht die Konfiguration des Gehänges
- Die individuelle Verkürzung der einzelnen Stränge ermöglicht eine präzise Lastverteilung ohne zusätzliche Verkürzungshaken
- Das kompakte Design sorgt für eine bessere Übersicht bei Anwendung und Prüfung und hilft, Handhabungsfehler zu reduzieren
- Sicherheitshaken bieten einen sicheren Verschluss und helfen, das Risiko eines unbeabsichtigten Aushängens während des Hebevorgangs zu reduzieren
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen ohne Vergrößerung des Kettendurchmessers
- Die Komponenten werden rissgeprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, was eine gleichbleibende Qualitätskontrolle unterstützt
- Ausgelegt auf 20.000 Lastwechsel bei 1,5-facher WLL und unterstützt eine zuverlässige Leistung bei wiederholten Hebevorgängen
- Die Kennzeichnungsplakette zeigt WLL- und Winkeltragfähigkeiten an und vereinfacht die Lastplanung vor Ort
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
