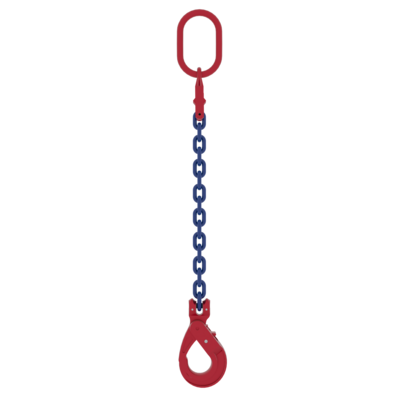

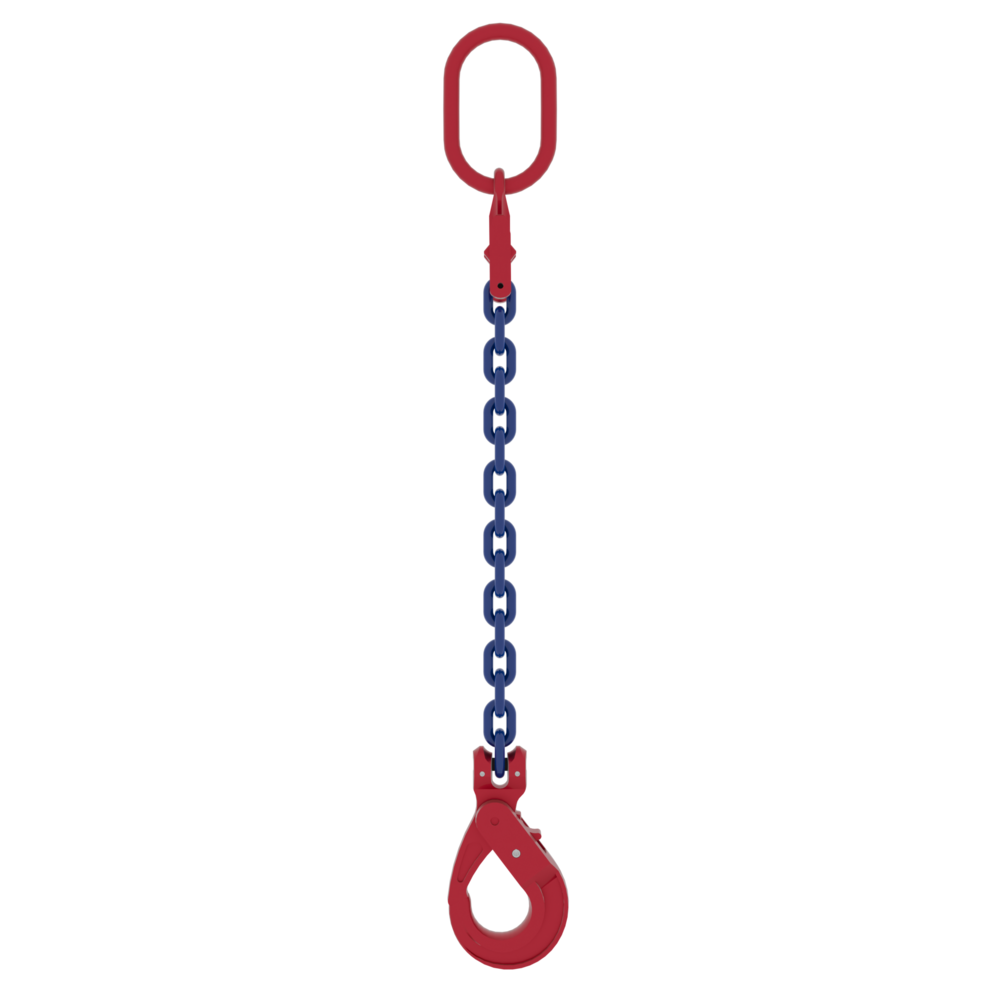

Die 1-strängige Anschlagkette von POWERTEX mit Kuppelaufhängering und Verkürzer ist ein einsträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es verfügt über ein MC-1 Aufhängeglied mit integrierter Verkürzungsfunktion, wodurch die Anzahl der Komponenten reduziert und eine kompaktere, übersichtlichere Hebeanordnung geschaffen wird.
Es ist für kontrolliertes vertikales Heben ausgelegt, bei dem eine sichere Befestigung, schnelle Längenanpassung und vorhersehbare Leistung erforderlich sind.
Die Ausführung umfasst das MC-1 Aufhängeglied, eine Güteklasse-10-Kette, einen Sicherheitshaken sowie ein Kennzeichnungsschild mit WLL-Angaben und bietet damit eine vollständige, sofort einsatzbereite Konfiguration.
Am besten geeignet für:
- Gerade vertikale Hebevorgänge mit einem einzelnen Anschlagpunkt
- Anwendungen, bei denen eine kompakte Ausführung mit integrierter Verkürzung bevorzugt wird
- Hebeanwendungen, bei denen ein sicherer Hakenverschluss erforderlich ist, um das Risiko eines unbeabsichtigten Aushängens zu reduzieren
Produktvorteile
- Das MC-1 Aufhängeglied mit integriertem Verkürzer reduziert die Anzahl separater Komponenten und vereinfacht Aufbau und Handhabung.
- Die integrierte Verkürzungsfunktion ermöglicht eine schnelle Längenanpassung ohne zusätzliche Haken oder Verbindungselemente.
- Die kompakte Ausführung erleichtert die Handhabung und sorgt für eine bessere Übersicht bei der Prüfung.
- Der Sicherheitshaken bietet einen sicheren Verschluss und hilft, das Risiko eines unbeabsichtigten Aushängens während des Hebens zu reduzieren.
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen, ohne den Kettendurchmesser zu erhöhen.
- Die Komponenten sind auf Risserkennung geprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, um eine gleichbleibende Qualitätskontrolle zu unterstützen.
- Ermüdungsfest ausgelegt für 20.000 Lastwechsel bei 1,5-facher WLL und unterstützt damit eine vorhersehbare Leistung bei wiederholten Hebeanwendungen.
- Das Kennzeichnungsschild zeigt WLL- und Winkeltragfähigkeiten an, vereinfacht die Lastplanung und reduziert Interpretationsfehler vor Ort.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
