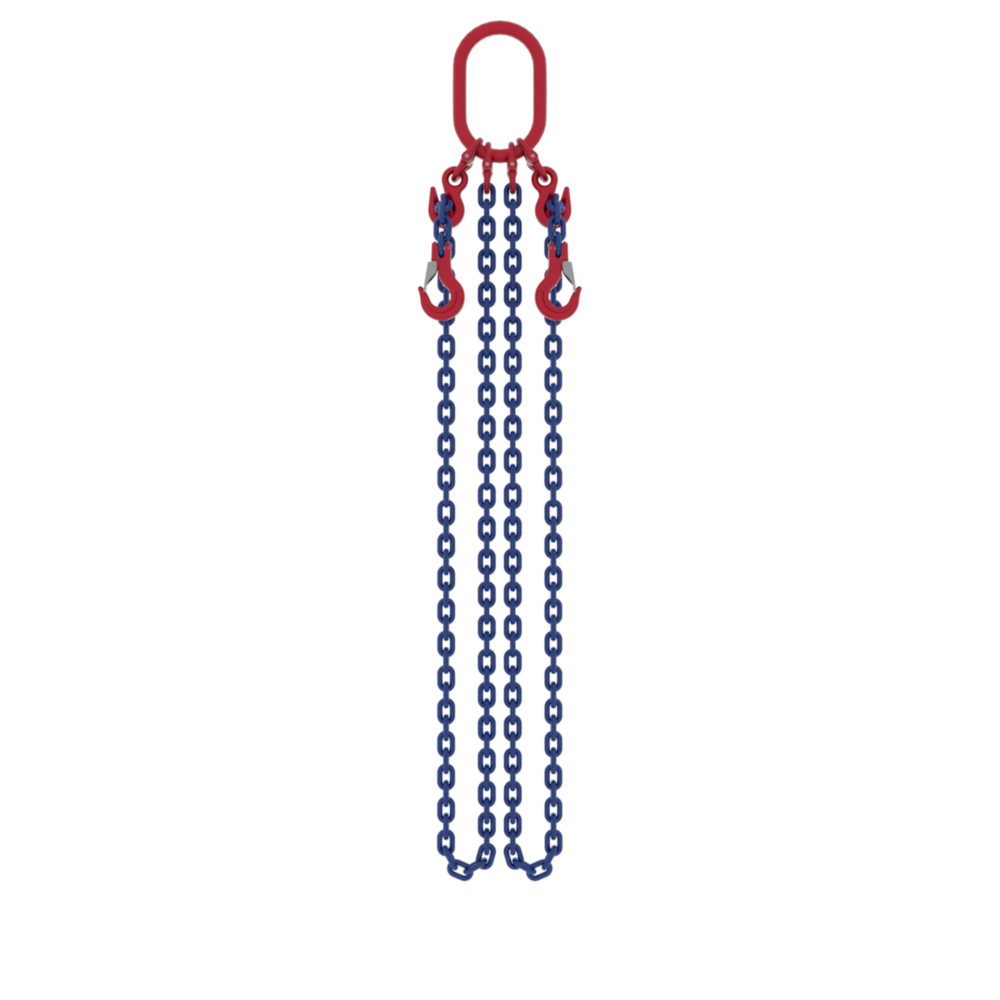

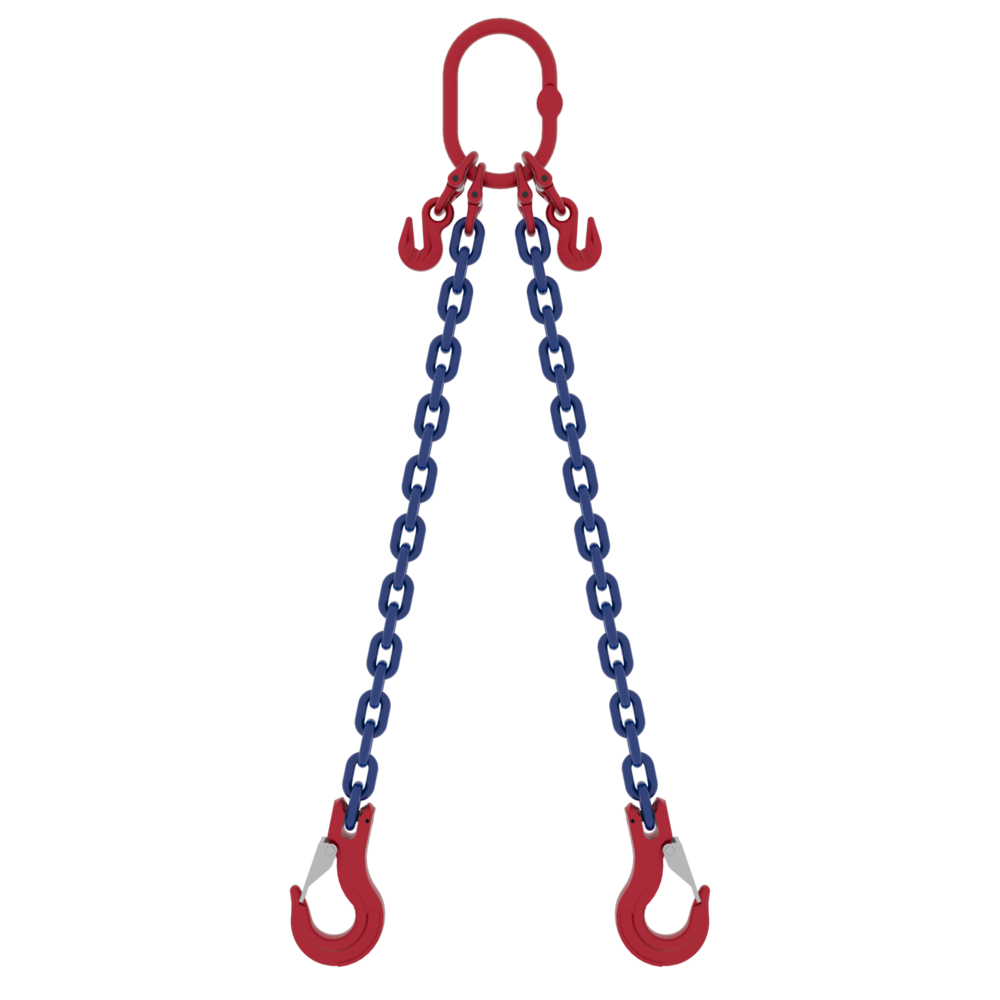

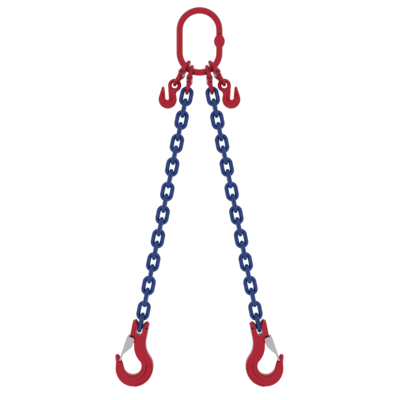

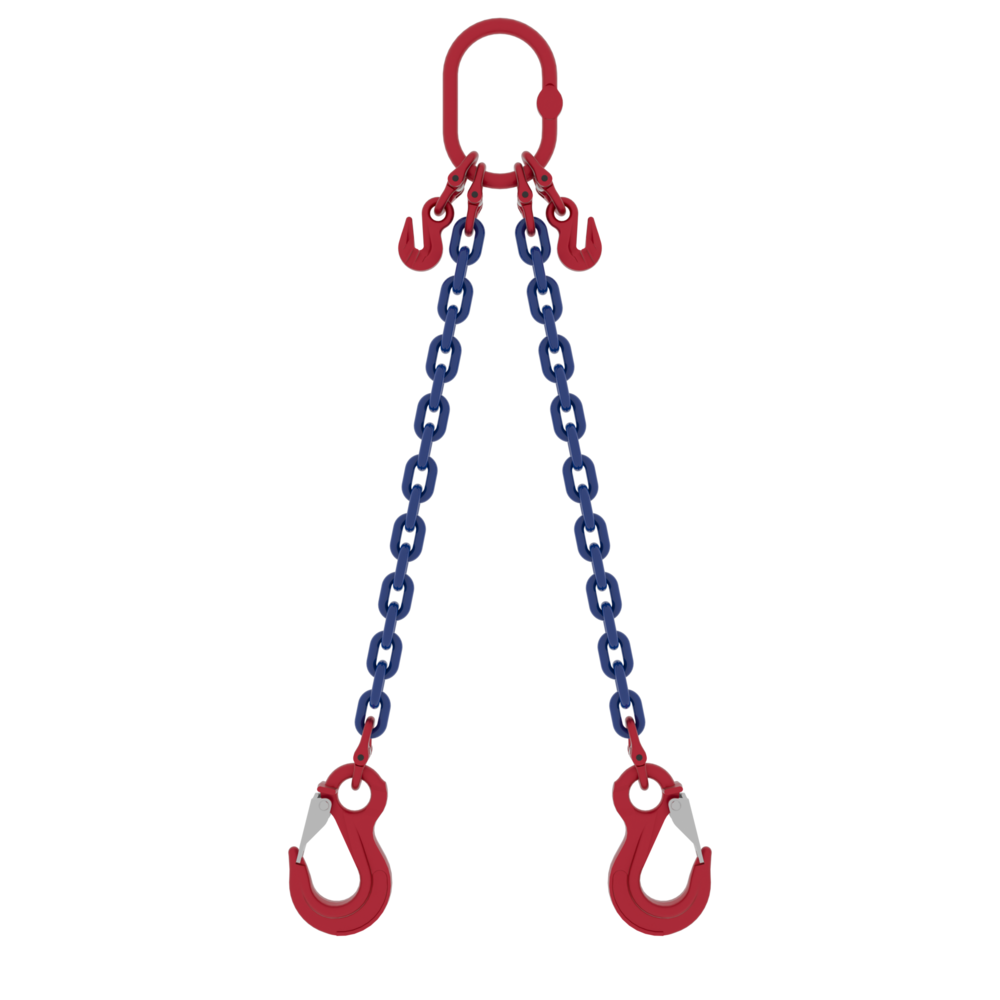

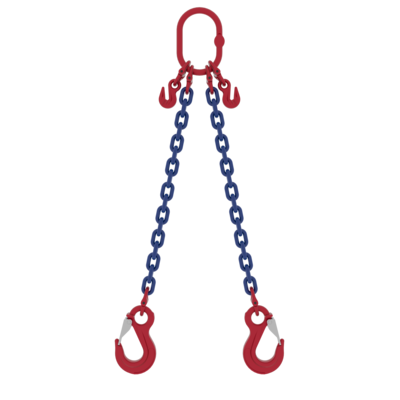

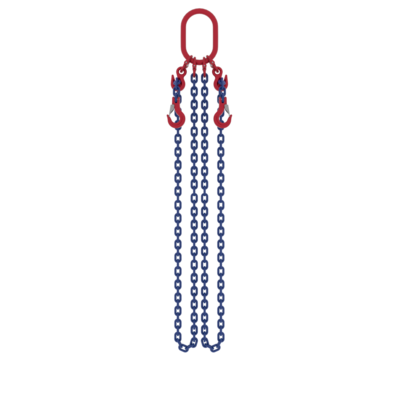

Die 2-strängige Anschlagkette von POWERTEX mit Verkürzungshaken ist ein zweisträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es ist für ausbalanciertes Heben ausgelegt, bei dem eine Lastverteilung über zwei Anschlagpunkte, eine schnelle Verbindung und vorhersehbare Leistung erforderlich sind.
Die Standardausführung umfasst ein Aufhängeglied, Güteklasse-10-Ketten, Verkürzungshaken, Sicherheitslasthaken sowie ein Kennzeichnungsschild mit WLL-Angaben. Dadurch entsteht eine vollständige und sofort einsatzbereite Konfiguration für alltägliche Hebeaufgaben.
Das Kettengehänge kann auf Anfrage auch in alternativen Konfigurationen mit anderen Haken, Aufhängegliedern oder Verkürzungsoptionen geliefert werden.
Am besten geeignet für:
- Ausbalanciertes Heben mit zwei Anschlagpunkten
- Wiederholte Hebevorgänge, bei denen ein schnelles Einhängen des Hakens die Effizienz verbessert
Produktvorteile
- Der Sicherheitslasthaken ermöglicht eine schnelle und sichere Befestigung und reduziert die Verbindungszeit bei wiederholten Hebevorgängen.
- Der Verkürzungshaken ermöglicht das Verkürzen der Kette und unterstützt eine präzise Lastpositionierung ohne zusätzliche Komponenten.
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen, ohne den Kettendurchmesser zu erhöhen.
- Die Komponenten sind auf Risserkennung geprüft, und Stichproben werden einer Prüflastprüfung unterzogen.
- Ermüdungsfest ausgelegt für 20.000 Lastwechsel bei 1,5-facher WLL, um ein vorhersehbares Verhalten bei wiederholten Hebeanwendungen zu unterstützen.
- Das Kennzeichnungsschild zeigt WLL- und Winkeltragfähigkeiten an, vereinfacht die Lastplanung und reduziert Interpretationsfehler vor Ort.
Hinweise zur Konfiguration
Gehänge bis 22 mm können mit einer Gabelkopfverbindung ausgestattet werden, während alle Varianten auch mit Verbindungsgliedern gefertigt werden können. Kettengehänge ab 26 mm Kettendurchmesser werden mit Ösenhaken und Verbindungsgliedern geliefert.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
