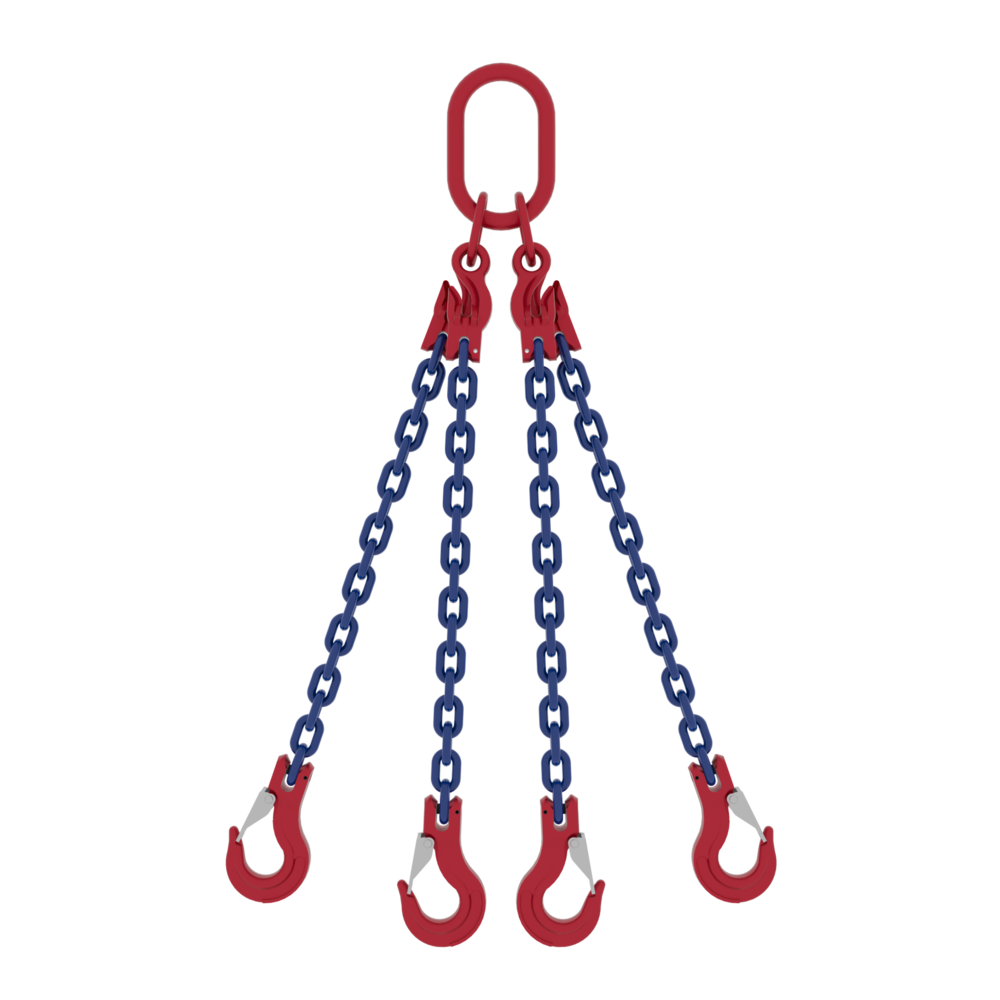

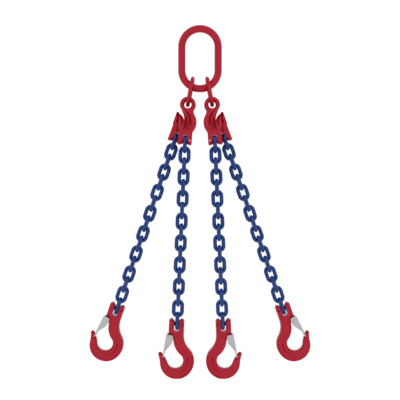

Die 4-Strang Anschlagkette von POWERTEX mit Lasthaken und Kuppelaufhängering-Garnitur ist ein viersträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es verfügt über einen MC-4-Aufhängering mit integrierter Verkürzungsfunktion, wodurch die Anzahl der Komponenten reduziert und eine kompaktere, einfacher zu handhabende Hebelösung geschaffen wird.
Es ist für kontrollierte Hebevorgänge ausgelegt, bei denen eine schnelle Verbindung, eine zügige Längenanpassung und eine zuverlässige Leistung erforderlich sind.
Die Ausführung umfasst den MC-4-Aufhängering, eine Güteklasse-10-Kette, Lasthaken mit Sicherung sowie eine Kennzeichnungsplakette mit WLL-Angaben. Dadurch entsteht eine vollständige, sofort einsatzbereite Konfiguration.
Am besten geeignet für:
- Heben von Lasten, die mehrere Anschlagpunkte zur Stabilisierung erfordern
- Anwendungen, bei denen eine kompakte Ausführung mit integrierter Verkürzung bevorzugt wird
- Wiederholte Hebevorgänge, bei denen eine schnelle und effiziente Hakenverbindung die Handhabung beschleunigt
Produktvorteile
- Der MC-4-Aufhängering integriert Verkürzungsfunktionen an allen Strängen, reduziert die Anzahl der Komponenten und vereinfacht die Konfiguration des Gehänges
- Die integrierte Verkürzung ermöglicht eine schnelle Längenanpassung ohne zusätzliche Verkürzungshaken
- Das kompakte Design sorgt für eine bessere Übersicht bei Anwendung und Prüfung und hilft, Handhabungsfehler zu reduzieren
- Der Lasthaken mit Sicherung ermöglicht eine schnelle und sichere Befestigung und reduziert die Verbindungszeit bei wiederholten Hebevorgängen
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen ohne Vergrößerung des Kettendurchmessers
- Die Komponenten werden rissgeprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, was eine gleichbleibende Qualitätskontrolle unterstützt
- Ausgelegt auf 20.000 Lastwechsel bei 1,5-facher WLL und unterstützt eine zuverlässige Leistung bei wiederholten Hebevorgängen
- Die Kennzeichnungsplakette zeigt WLL- und Winkeltragfähigkeiten an und vereinfacht die Lastplanung vor Ort
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
