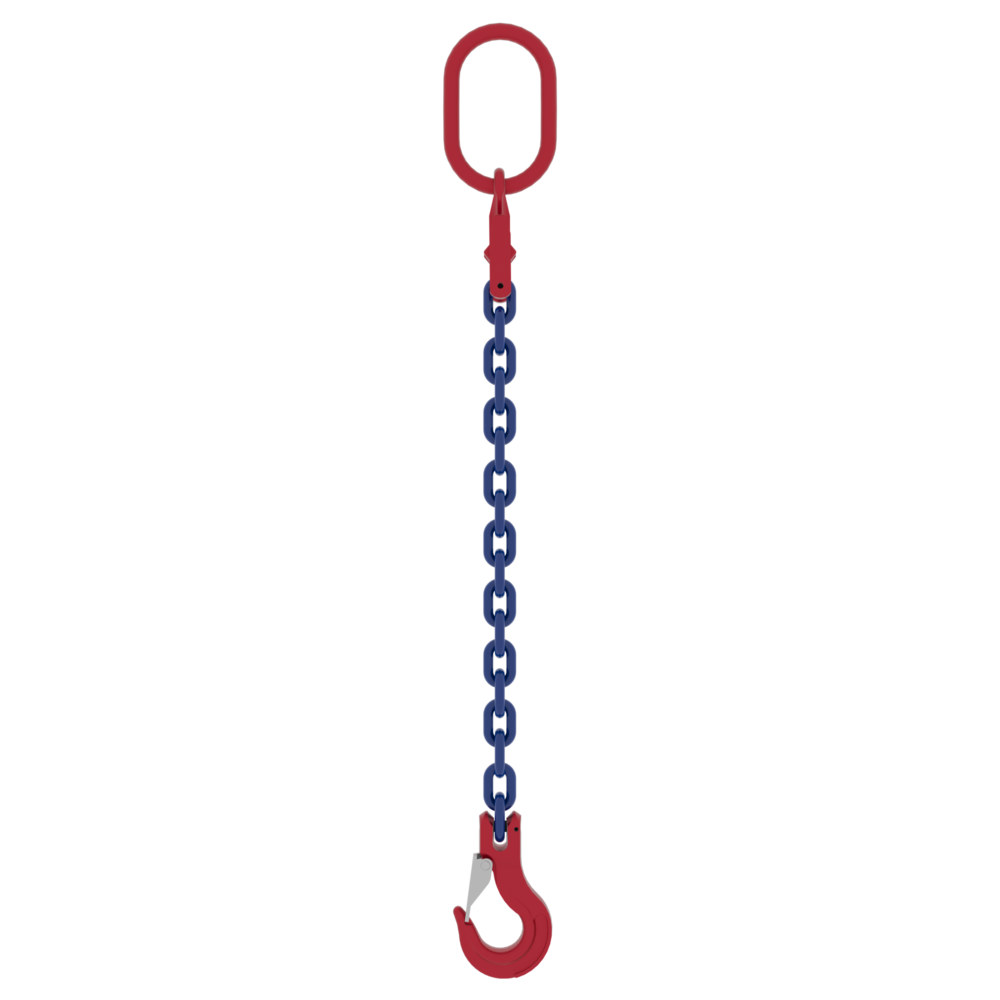

Die 1-strängige Anschlagkette von POWERTEX MC-1 mit Kuppelaufhängering und Lasthaken sowie integriertem Verkürzer ist ein einsträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es verfügt über ein MC-1 Aufhängeglied mit integrierter Verkürzungsfunktion, wodurch lose Komponenten reduziert und eine kompaktere sowie leichter handhabbare Hebeanordnung geschaffen wird.
Es ist für kontrolliertes vertikales Heben ausgelegt, bei dem eine schnelle Verbindung, schnelle Längenanpassung und vorhersehbare Leistung erforderlich sind.
Die Ausführung umfasst das MC-1 Aufhängeglied, eine Güteklasse-10-Kette, einen Sicherheitslasthaken sowie ein Kennzeichnungsschild mit WLL-Angaben und bietet damit eine vollständige, sofort einsatzbereite Konfiguration.
Am besten geeignet für:
- Gerade vertikale Hebevorgänge mit einem einzelnen Anschlagpunkt
- Anwendungen, bei denen eine kompakte Ausführung mit integrierter Verkürzung bevorzugt wird
- Wiederholte Hebevorgänge, bei denen eine schnelle und effiziente Hakenverbindung die Handhabungsgeschwindigkeit verbessert
Produktvorteile
- Das MC-1 Aufhängeglied integriert die Verkürzungsfunktion, reduziert lose Komponenten und vereinfacht die Konfiguration des Gehänges.
- Die integrierte Verkürzung ermöglicht eine schnelle Längenanpassung ohne zusätzliche Verkürzungshaken.
- Die kompakte Bauweise sorgt für eine bessere Übersicht bei Nutzung und Prüfung und hilft, Handhabungsfehler zu reduzieren.
- Der Sicherheitslasthaken ermöglicht eine schnelle und sichere Befestigung und reduziert die Verbindungszeit bei wiederholten Hebevorgängen.
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen, ohne den Kettendurchmesser zu erhöhen.
- Die Komponenten sind auf Risserkennung geprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, um eine gleichbleibende Qualitätskontrolle zu unterstützen.
- Ermüdungsfest ausgelegt für 20.000 Lastwechsel bei 1,5-facher WLL und unterstützt eine vorhersehbare Leistung bei wiederholten Hebeanwendungen.
- Das Kennzeichnungsschild zeigt WLL- und Winkeltragfähigkeiten an und vereinfacht die Lastplanung vor Ort.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
