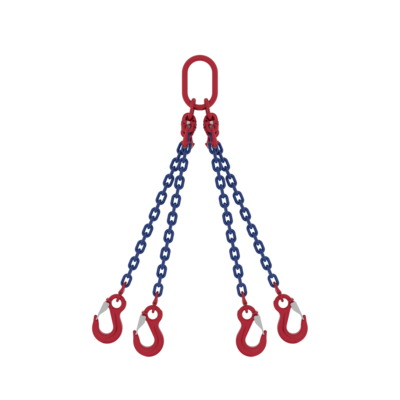

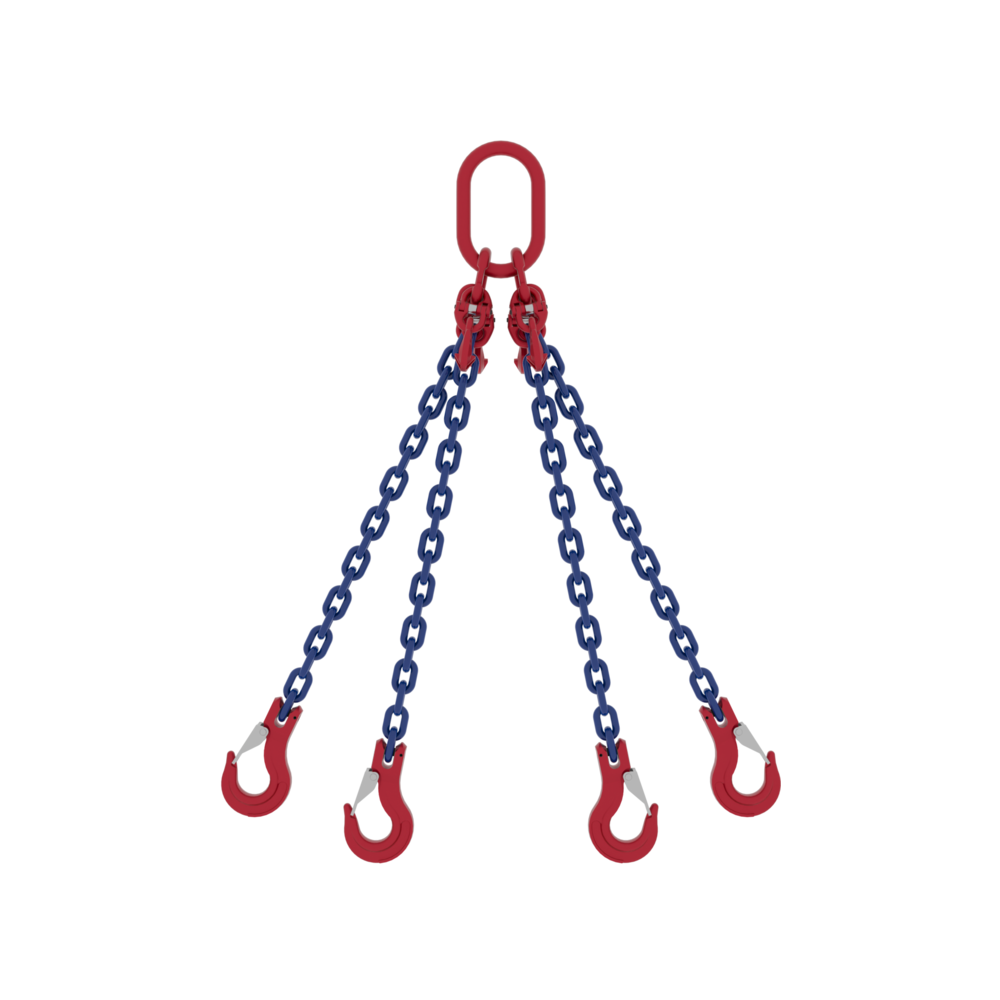

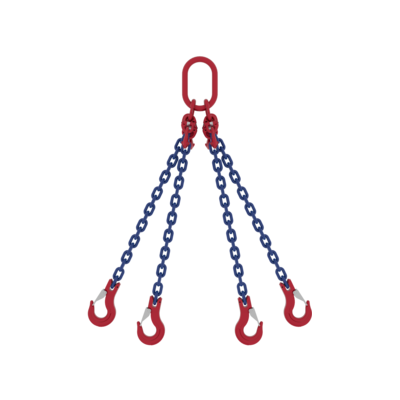

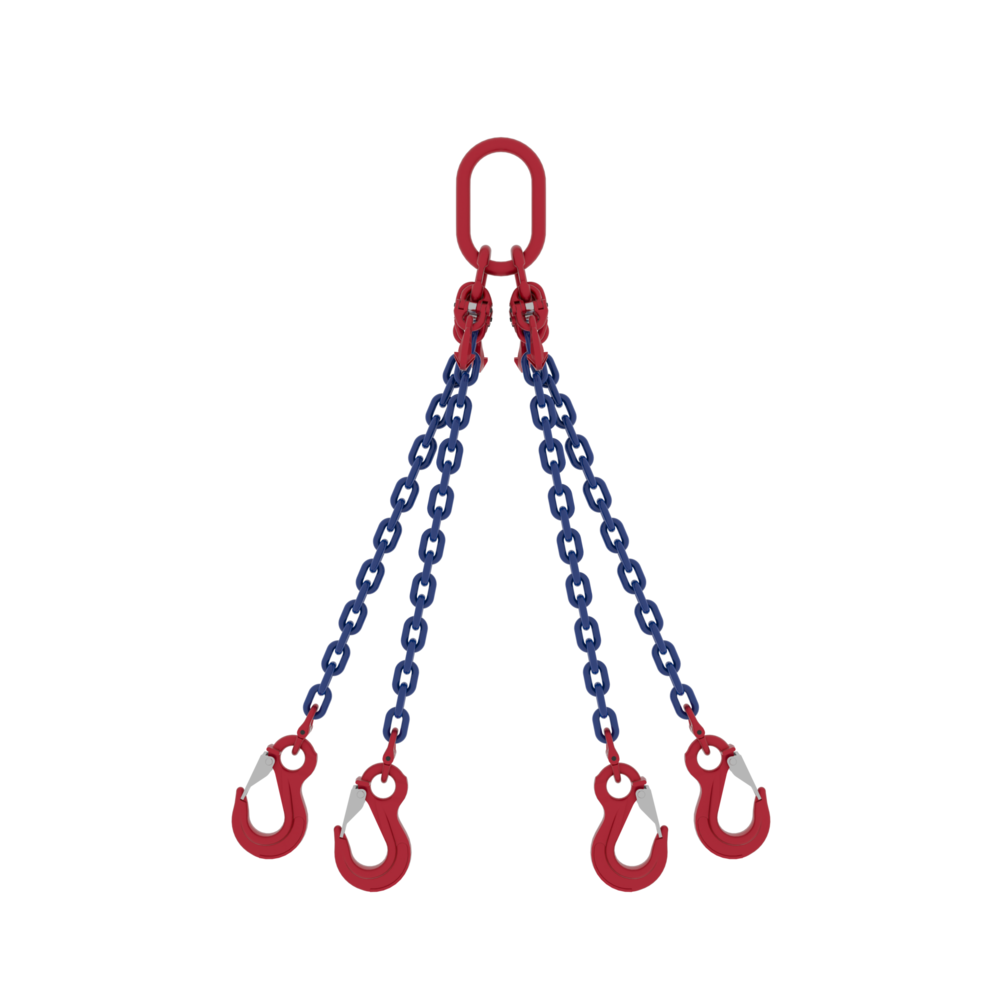

Die 4-Strang Anschlagkette von POWERTEX mit Lasthaken und Aufhängeringgarnitur mit Sicherung ist ein viersträngiges Anschlagmittel für den allgemeinen industriellen Einsatz. Es ist für das Heben an mehreren Anschlagpunkten ausgelegt, wenn Lastverteilung, schnelle Verbindung und zuverlässige Leistung erforderlich sind.
Die Standardausführung umfasst einen Aufhängering, Güteklasse-10-Ketten, Verkürzungshaken, Lasthaken mit Sicherung sowie eine Kennzeichnungsplakette mit WLL-Angaben. Damit bietet sie eine vollständige und sofort einsatzbereite Konfiguration für tägliche Hebeanwendungen.
Auf Anfrage kann das Gehänge auch in alternativen Ausführungen mit verschiedenen Haken, Aufhängeringen oder Verkürzungsoptionen geliefert werden.
Am besten geeignet für:
- Heben von Lasten, die mehrere Anschlagpunkte zur Stabilisierung erfordern
- Anwendungen, bei denen flexible Verbindung und Positionierung benötigt werden
Produktvorteile
- Lasthaken mit Sicherung ermöglichen eine schnelle und sichere Befestigung und reduzieren die Verbindungszeit bei wiederholten Hebevorgängen

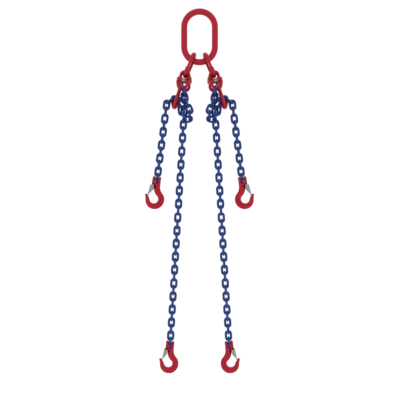

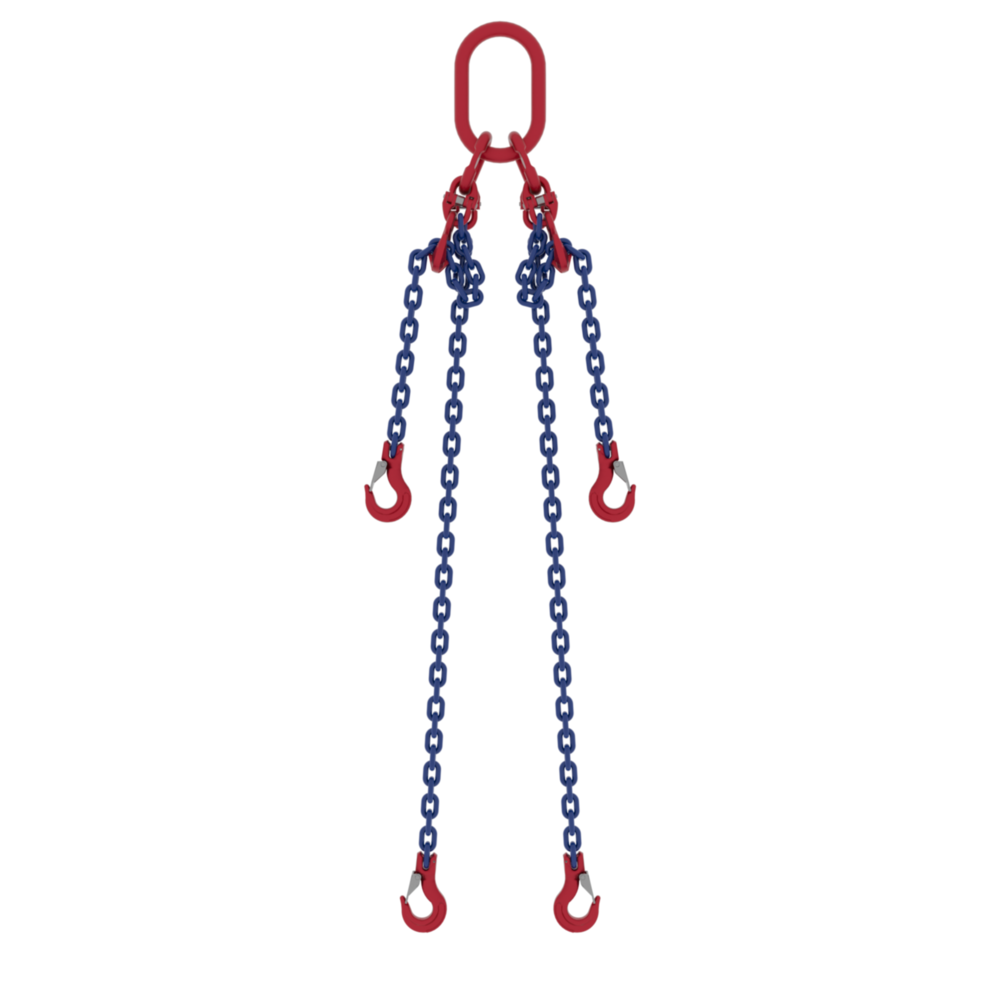

- Verkürzungshaken ermöglichen die Anpassung einzelner Stränge und unterstützen eine verbesserte Lastverteilung und Positionierung
- Die 4-Strang-Ausführung unterstützt die Lastverteilung über mehrere Anschlagpunkte und hilft, komplexe oder ungleichmäßige Lasten zu stabilisieren
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen ohne Vergrößerung des Kettendurchmessers
- Die Komponenten werden rissgeprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, was eine gleichbleibende Qualitätskontrolle unterstützt
- Ausgelegt auf 20.000 Lastwechsel bei 1,5-facher WLL und hilft, ein vorhersehbares Verhalten bei wiederholten Hebeanwendungen sicherzustellen
- Die Kennzeichnungsplakette zeigt WLL- und Winkeltragfähigkeiten an, vereinfacht die Lastplanung und reduziert Interpretationsfehler vor Ort
Hinweise zur Konfiguration
Ausführungen bis 22 mm können mit Gabelkopfverbindungen ausgestattet werden, während alle Varianten auch mit Verbindungsgliedern aufgebaut werden können. Anschlagketten ab 26 mm Kettendurchmesser werden mit Ösenhaken und Verbindungsgliedern geliefert.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
