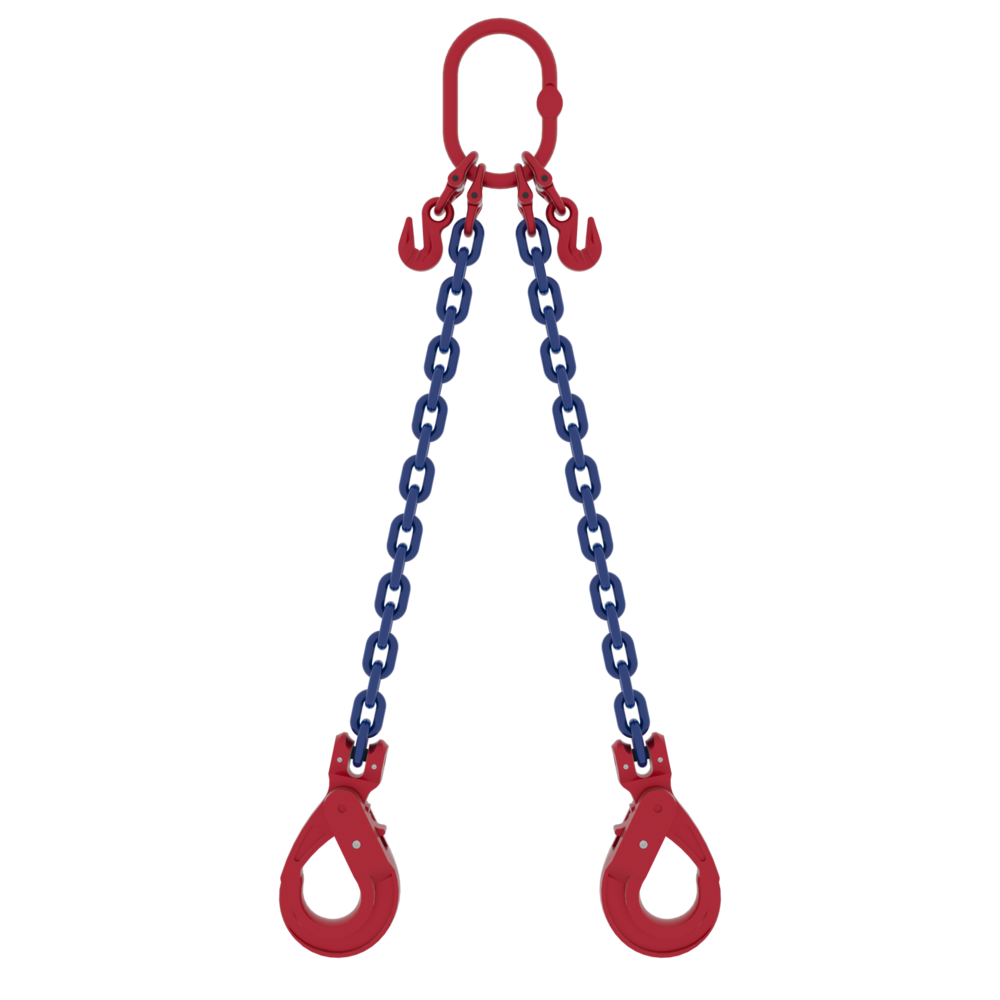

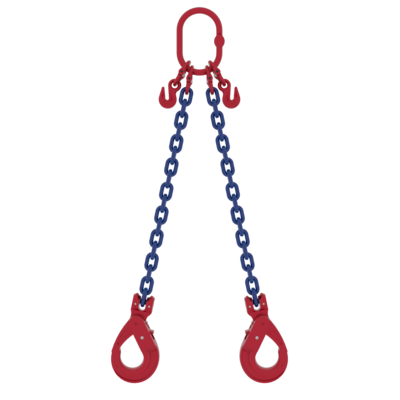

Die 2-Strang Anschlagkette von POWERTEX mit Sicherheitshaken und Verkürzer ist eine zweisträngige Anschlagkette für den allgemeinen industriellen Einsatz. Sie ist für das ausgewogene Heben ausgelegt, wenn eine Lastverteilung über zwei Anschlagpunkte, eine sichere Verbindung und eine vorhersehbare Leistung erforderlich sind.
Die Standardausführung umfasst einen Aufhängering, Güteklasse-10-Ketten, Verkürzungshaken, Sicherheitshaken sowie eine Kennzeichnungsplakette mit Angaben zur Tragfähigkeit (WLL). Damit bietet sie eine vollständige und sofort einsatzbereite Konfiguration für tägliche Hebeanwendungen.

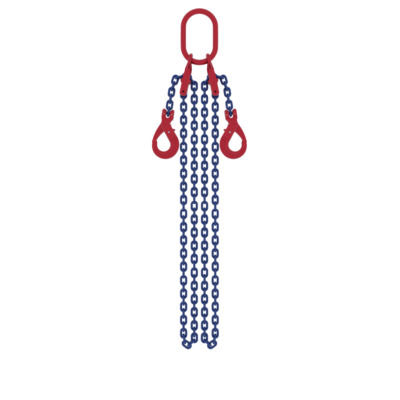

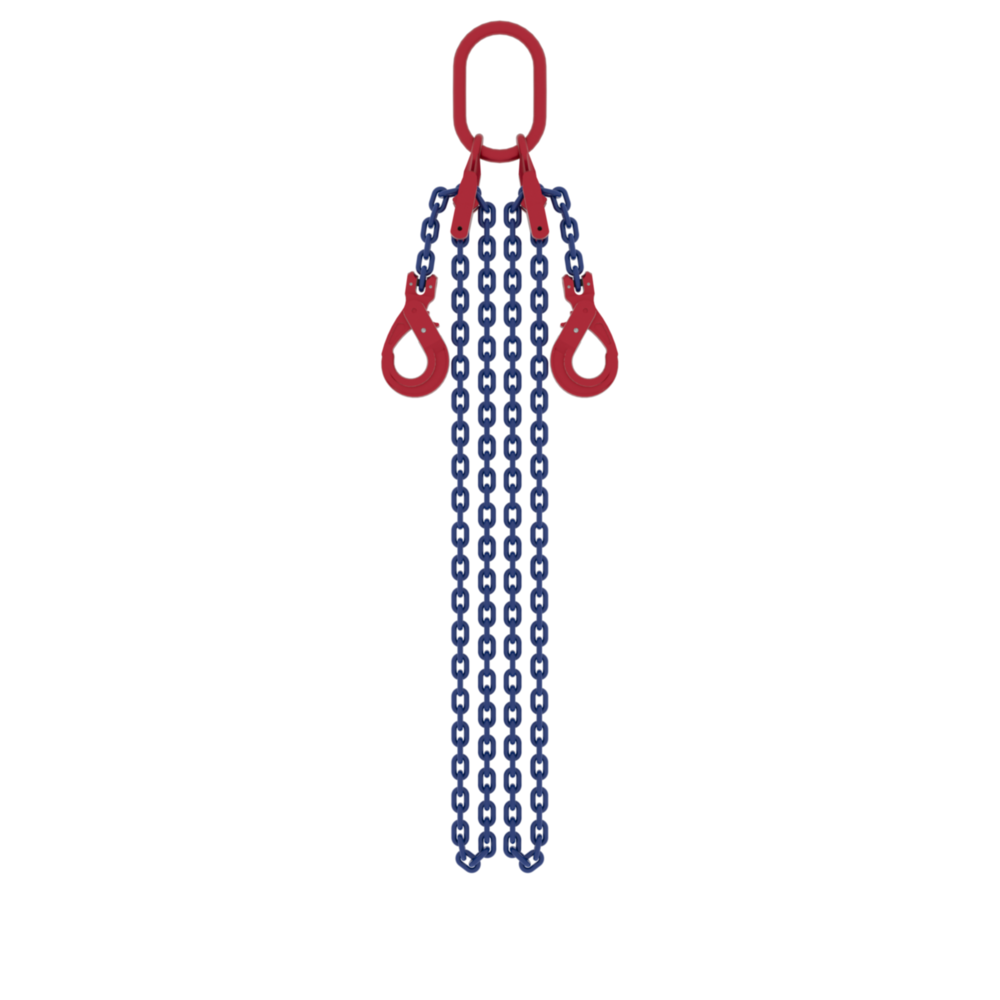

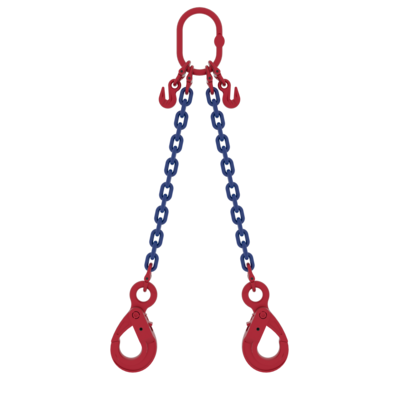

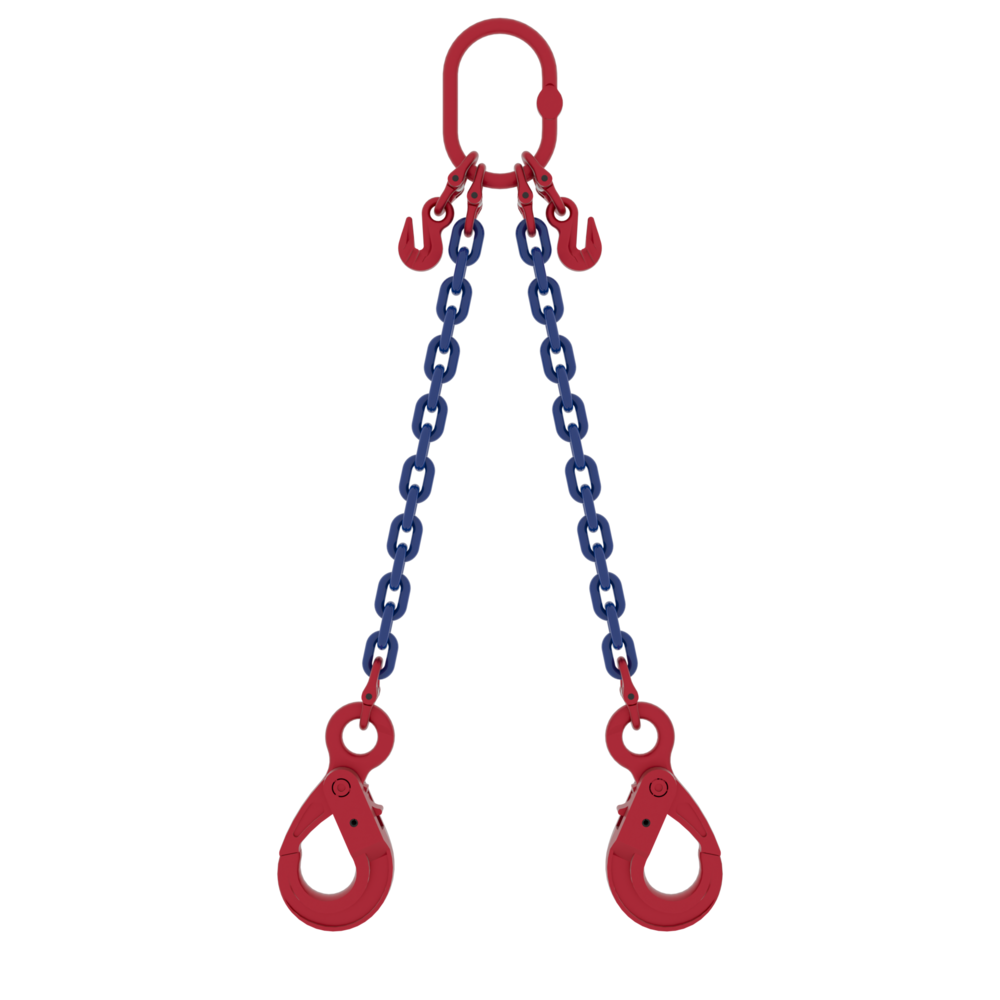

Auf Anfrage kann das Gehänge auch in alternativen Ausführungen mit verschiedenen Haken, Aufhängeringen oder Verkürzungsoptionen geliefert werden.
Am besten geeignet für:
- Ausgewogenes Heben mit zwei Anschlagpunkten
- Anwendungen, bei denen ein sicherer Hakenverschluss während des Hebevorgangs bevorzugt wird
Produktvorteile
- Der Sicherheitshaken bietet eine sicherere Verbindung und hilft, das Risiko eines unbeabsichtigten Aushängens während des Hebevorgangs zu reduzieren
- Der Verkürzungshaken ermöglicht die Anpassung der Kettenlänge und unterstützt eine präzise Lastpositionierung ohne zusätzliche Komponenten
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen ohne Vergrößerung des Kettendurchmessers
- Die Komponenten werden rissgeprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, was eine gleichbleibende Qualitätskontrolle unterstützt
- Ausgelegt auf 20.000 Lastwechsel bei 1,5-facher WLL, was ein vorhersehbares Verhalten bei wiederholten Hebeanwendungen unterstützt
- Die Kennzeichnungsplakette zeigt WLL- und Winkeltragfähigkeiten an, vereinfacht die Lastplanung und reduziert Interpretationsfehler vor Ort
Hinweise zur Konfiguration
Ausführungen bis 22 mm können mit Gabelkopfverbindungen ausgestattet werden, während alle Varianten auch mit Verbindungsgliedern aufgebaut werden können. Anschlagketten ab 26 mm Kettendurchmesser werden mit Ösenhaken und Verbindungsgliedern geliefert.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
