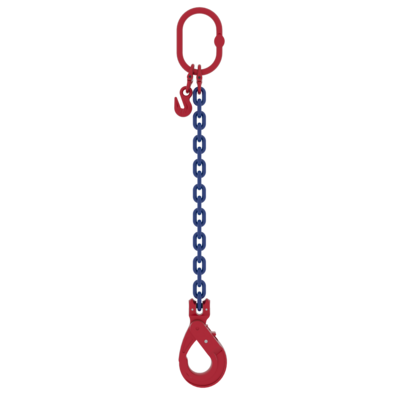

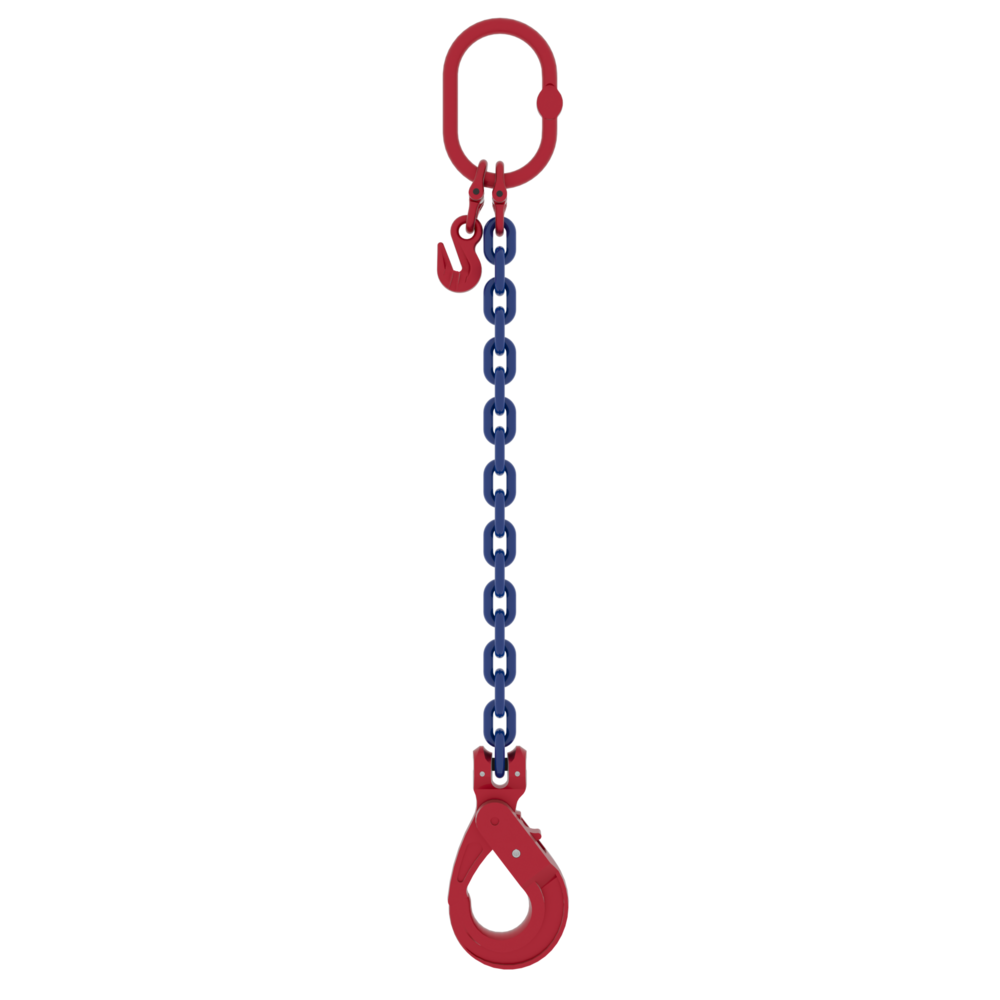

Die Anschlagkette 1-Strang von POWERTEX mit Verkürzungshaken ist eine einsträngige Anschlagkette für den allgemeinen industriellen Einsatz. Sie ist für kontrolliertes vertikales Heben ausgelegt, bei dem eine sichere Befestigung, optionale Verkürzung und vorhersehbare Leistung erforderlich sind.
Die Standardausführung umfasst ein Aufhängeglied, eine Güteklasse-10-Kette, einen Verkürzungshaken, einen Sicherheitshaken sowie ein Kennzeichnungsschild mit WLL-Angaben. Dadurch entsteht eine vollständige und sofort einsatzbereite Konfiguration für alltägliche Hebeaufgaben.
Das Kettengehänge kann auf Anfrage auch in alternativen Konfigurationen mit anderen Haken, Aufhängegliedern oder Verkürzungsoptionen geliefert werden.
Am besten geeignet für:
- Gerade vertikale Hebevorgänge mit einem einzelnen Anschlagpunkt
- Anwendungen, bei denen während des Hebevorgangs ein sicherer Hakenverschluss bevorzugt wird
Produktvorteile
- Der Sicherheitshaken bietet eine besonders sichere Verbindung und hilft, das Risiko eines unbeabsichtigten Aushängens während des Hebens zu reduzieren.

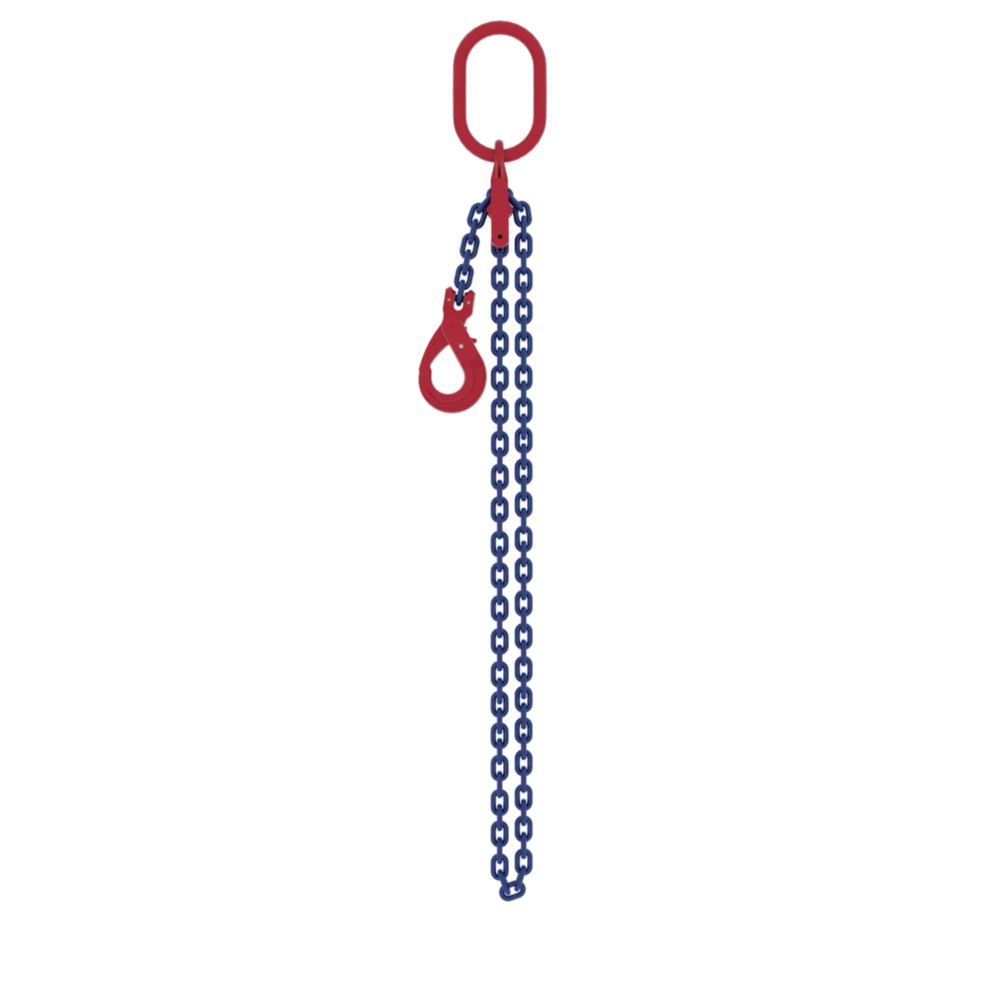

- Der Verkürzungshaken ermöglicht die Anpassung der Kettenlänge und unterstützt eine präzise Lastpositionierung ohne zusätzliche Komponenten.
- Die Güteklasse-10-Kette bietet im Vergleich zu Güteklasse 8 eine höhere Tragfähigkeit und ermöglicht kompakte Anschlaglösungen, ohne den Kettendurchmesser zu erhöhen.
- Die Komponenten sind auf Risserkennung geprüft, und Stichproben aus jeder Charge werden einer Prüflastprüfung unterzogen, um eine gleichbleibende Qualitätskontrolle zu unterstützen.
- Ermüdungsfest ausgelegt für 20.000 Lastwechsel bei 1,5-facher WLL, um ein vorhersehbares Verhalten bei wiederholten Hebeanwendungen zu unterstützen.
- Das Kennzeichnungsschild zeigt WLL- und Winkeltragfähigkeiten an, vereinfacht die Lastplanung und reduziert Interpretationsfehler vor Ort.
- Die vollständige Rückverfolgbarkeit durch Chargenkennzeichnung unterstützt Prüfabläufe und Dokumentationsanforderungen.
Hinweise zur Konfiguration

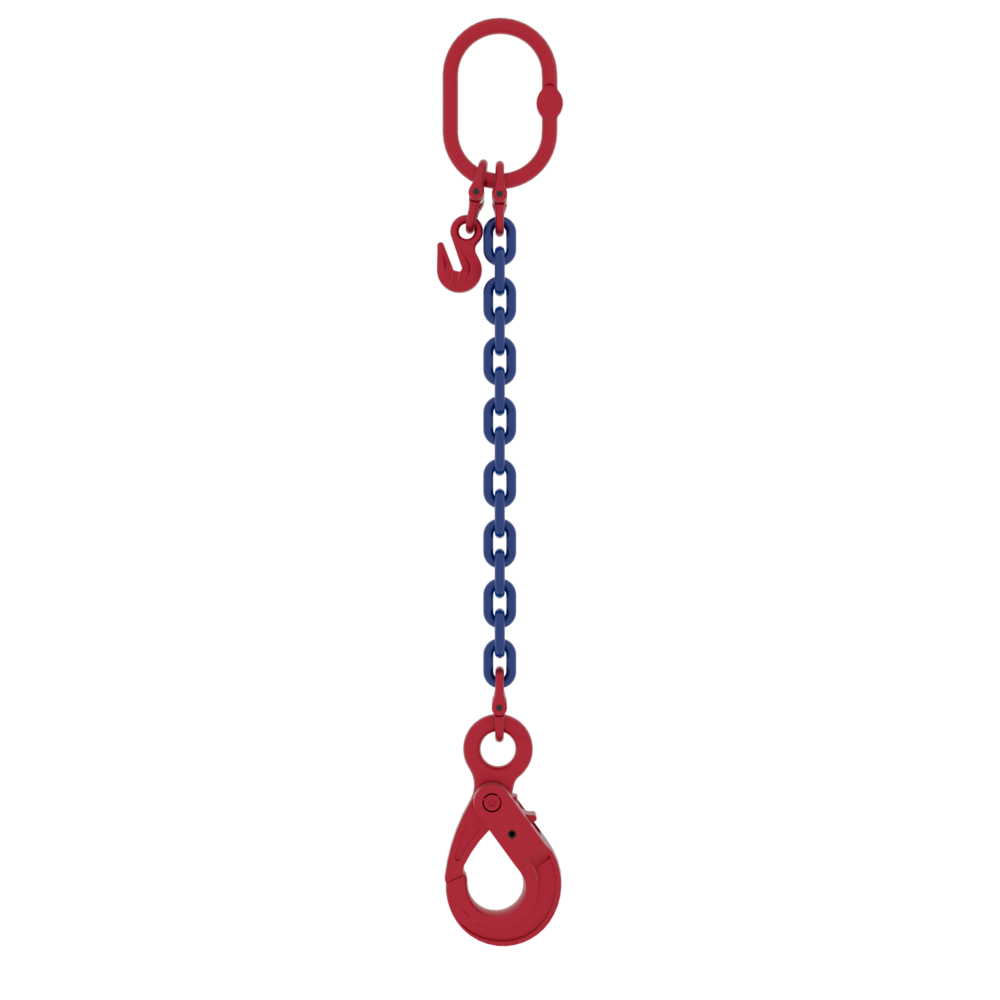

Gehänge bis 22 mm können mit Gabelkopfverbindungen ausgestattet werden, während alle Varianten auch mit Verbindungsgliedern gefertigt werden können. Kettengehänge ab 26 mm Kettendurchmesser werden mit Ösenhaken und Verbindungsgliedern geliefert.
- Material: Legierter Stahl
- Kennzeichnung: nach Norm, CE-Kennzeichnung
- Temperaturbereich: -40°C bis zu +200°C ohne Reduktion der WLL
- Oberfläche: Rot pulverbeschichtet
-
Standard:
EN 818-4, AS 3776
(+25 % WLL)
- Sicherheitsbeiwert: 4:1
- Güteklasse: 10
Anschlagkette Güteklasse 10
EN 818-4, but with higher WLL
|
Sicherheits-faktor 4:1 |
Kettendurch-messer Ø | 1-Strang | 2-Strang | 3-4 Strang | Endlos | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direkt | Geschnürrt | Umlegt | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direkt | Geschnürrt | Umlegt | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Bei einer mehrsträngigen Kette im Schnürrgang reduziert sich die Tragfähigkeiten um 20% | |||||||||||
