Die Ringschraube REMA C807X ist durch das Schlüsselblech schnell und einfach in die gewünschte Zugrichtung einstellbar.

Merkmale

  • drehbar um 360°
  • in Zugrichtung einstellen und Handfest anziehen
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 1677-1
  • Warnhinweis: Nicht unter Last drehbar
  • Sicherheitsbeiwert: 4
  • Güteklasse: 10
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

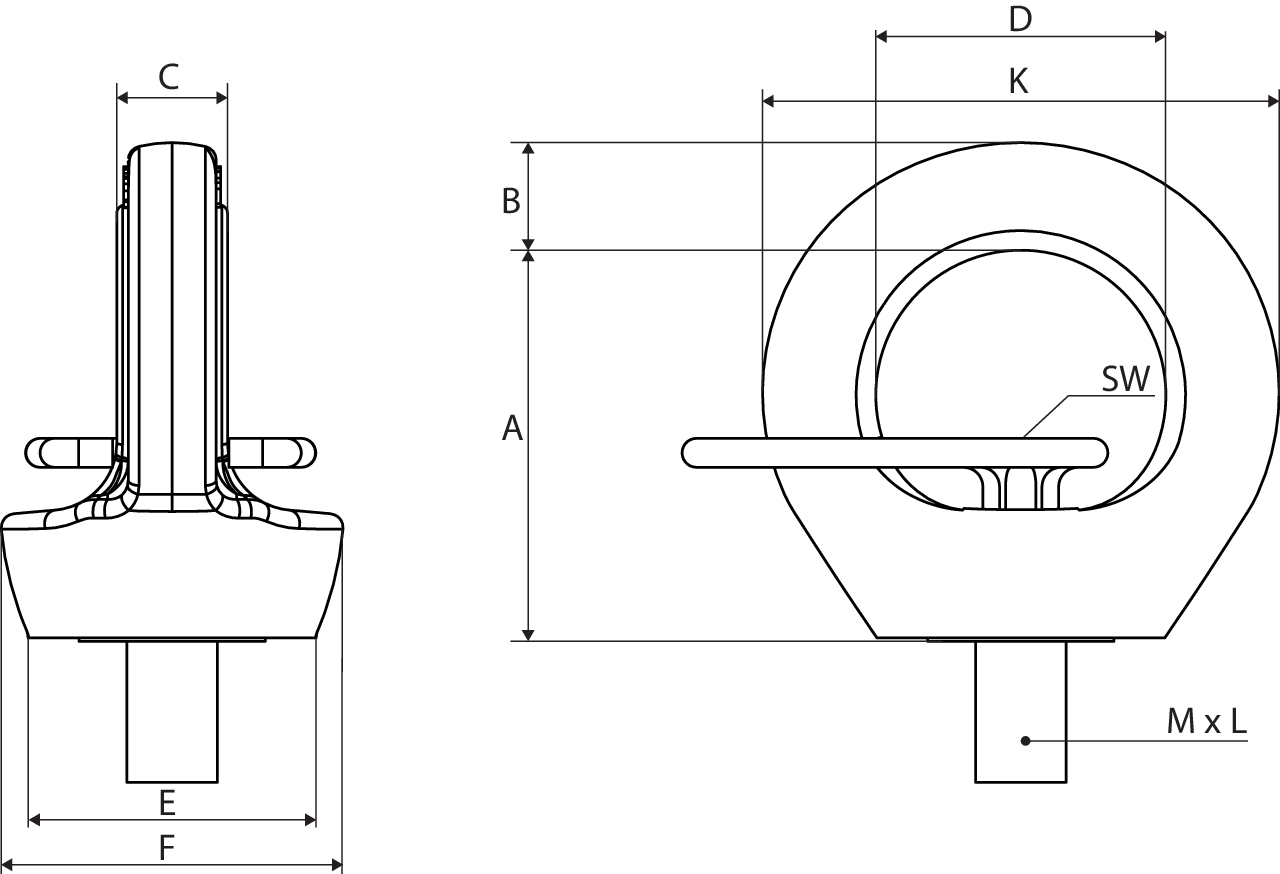

Artikel-Nr. Code WLL Gewinde
mm
Modell A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
K
mm
M x L
mm
SWI
mm
Gewicht CAD
2611408 8717365116018 0,3 M8 C807X+KEY-M8x12-0.3T 35 11 9 25 25 30 47 M8 x 12 6 0,12
2611410 8717365116025 0,4 M10 C807X+kEY-M10x15-0.4T 35 11 9 25 25 30 47 M10 x 16 6 0,12
2611412 8717365116032 0,75 M12 C807X+KEY-M12x23-0.75T 43 12,5 11,5 30 30 36,5 55,5 M12 x 18 7 0,2
2611416 8717365116049 1,5 M16 C807X+KEY-M16x24-1.5T 49,5 14,5 15,7 35 35 41,8 64,5 M16 x 24 8 0,35
2611420 8717365116056 2,3 M20 C807X+KEY-M20x30-2.3T 58 16 18 40 42 51,5 74,5 M20 x 30 10 6
2611424 8717365116063 3,2 M24 C807X+KEY-M24x36-3.2T 69 20,5 22 49 50 58 90 M24 x 36 12 1
2611430 8717365116070 4,5 M30 C807X+KEY-M30x45-4.5T 86 25,5 28 60 66 73 111 M30 x 43 17 2
2611436 8717365116087 7 M36 C807X+KEY-M36x54-7.0T 107 32 32 74 75 96,5 135 M36 x 54 22 2
2611442 8717365116094 9 M42 C807X+KEY-M42x63-9.0T 120 38 40,5 82 85 110 158 M42 x 64 24 5,7
2611448 8717365116100 12 M48 C807X+KEY-M48x72-12T 139 43 44 95 100 124,5 179 M48 x 72 27 8,5
