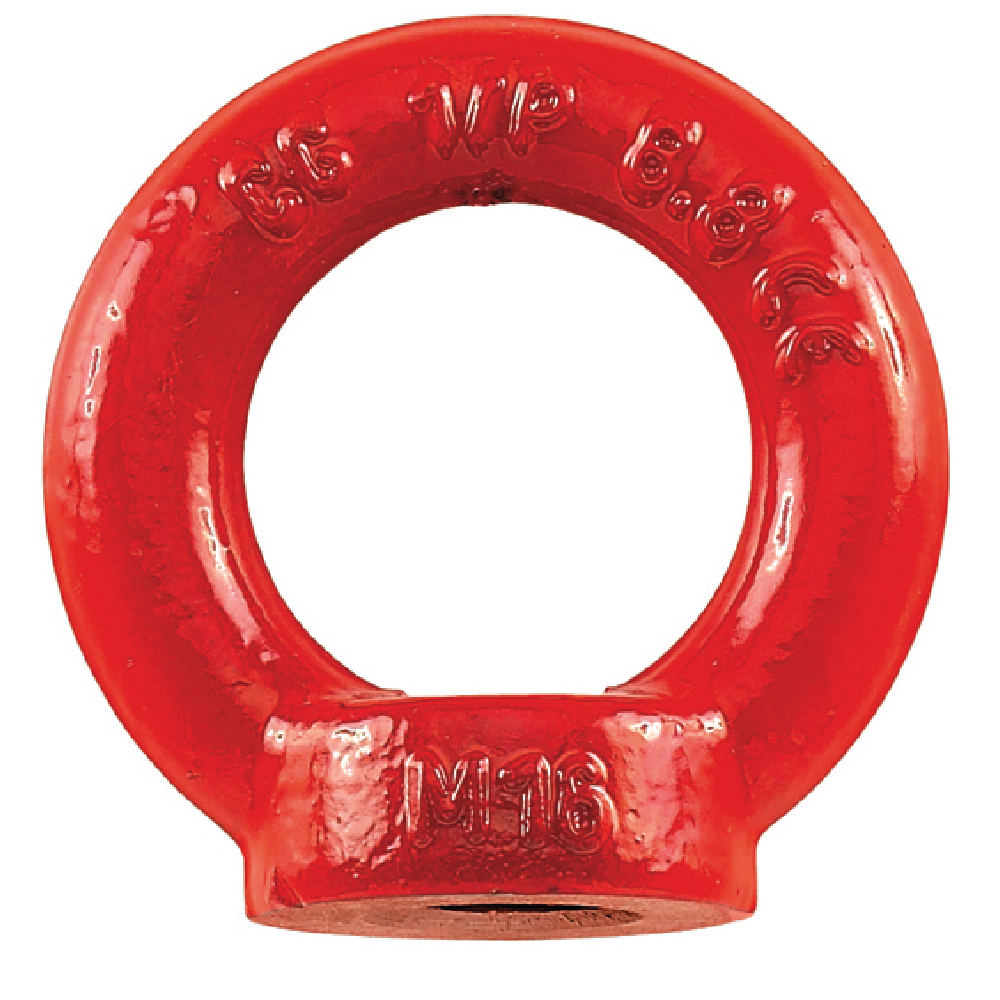

Ringmutter zum Einschrauben per Hand.
- Material: Legierter Stahl der Güteklasse 8.
- Kennzeichnung: Mit eingeprägter Tragfähigkeit, Gewindegröße, Güteklasse, CE-Kennzeichen und Herstellerkennzeichnung.
- Oberfläche: Rot lackiert.
- Sicherheitsbeiwert: 4:1
|
|
|
| |||||
0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |||
Tragfähigkeit (WLL) in t | ||||||||
Grösse |

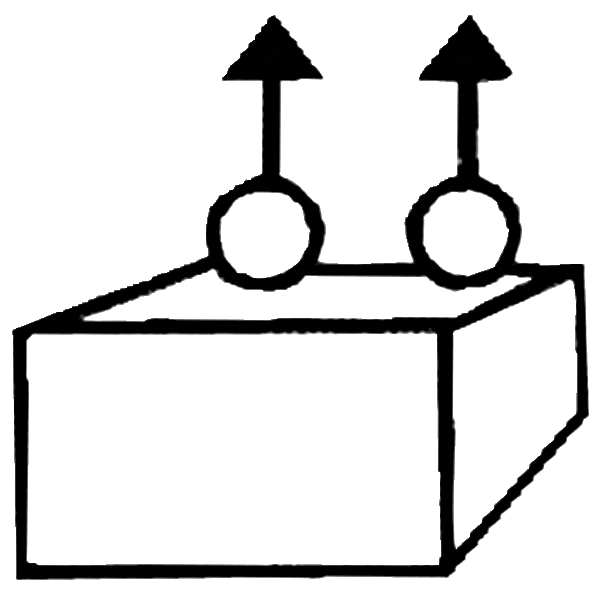

| 2 x 1-Strang | 2-Strang | 3- und 4-Strang | ||||
M6 | 0,4 | 0,8 | 0,14 | 0,1 | 0,2 | 0,14 | ||
M8 | 0,8 | 1,6 | 0,28 | 0,2 | 0,4 | 0,28 | ||
M10 | 1,0 | 2,0 | 0,35 | 0,25 | 0,5 | 0,35 | ||
M12 | 1,6 | 3,2 | 0,56 | 0,4 | 0,8 | 0,56 | ||
M14 | 3,0 | 6,0 | 1,0 | 0,75 | 1,5 | 1,0 | ||
M16 | 4,0 | 8,0 | 1,4 | 1,0 | 2,0 | 1,4 | ||
M18 | 5,0 | 10 | 1,8 | 1,25 | 2,5 | 1,8 | ||
M20 | 6,0 | 12 | 2,1 | 1,5 | 3,0 | 2,1 | ||
M24 | 8,0 | 16 | 2,8 | 2,0 | 4,0 | 2,8 | ||
M27 | 10 | 20 | 3,5 | 2,5 | 5,0 | 3,5 | ||
M30 | 12 | 24 | 4,2 | 3,0 | 6,0 | 4,2 |
