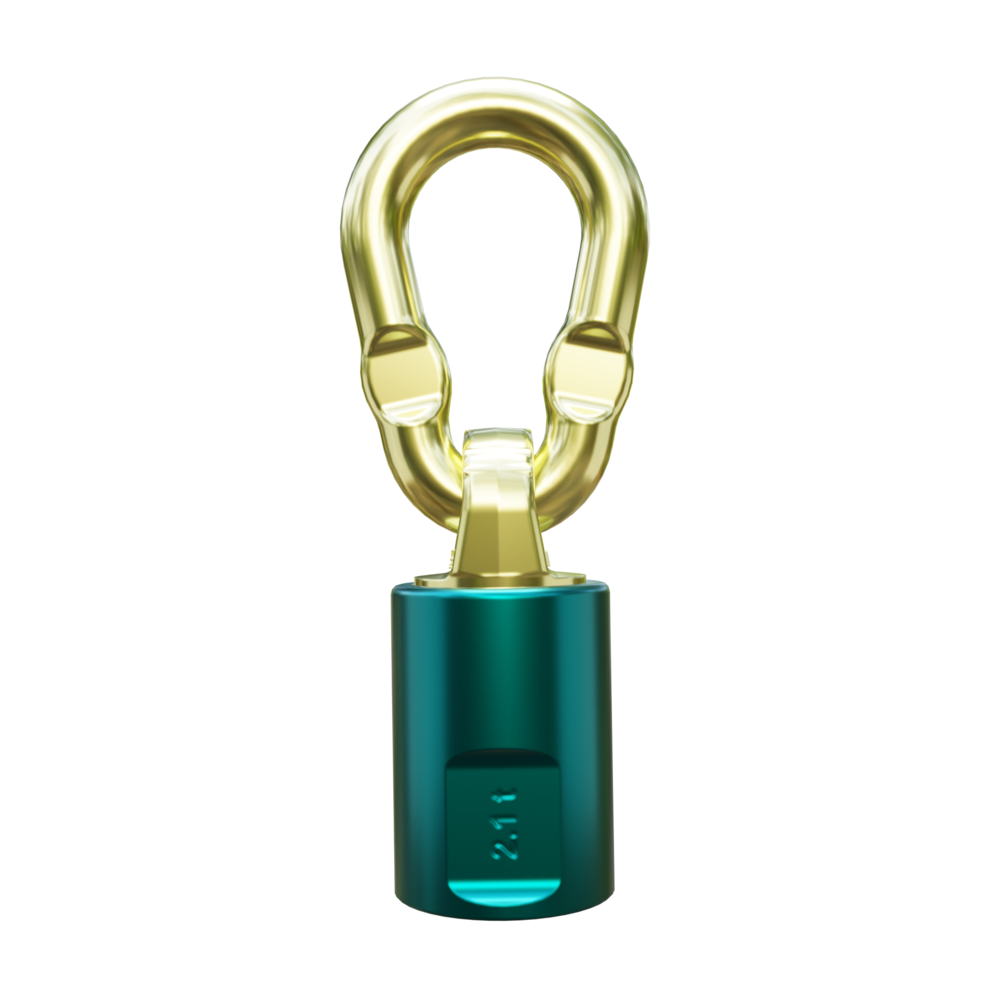

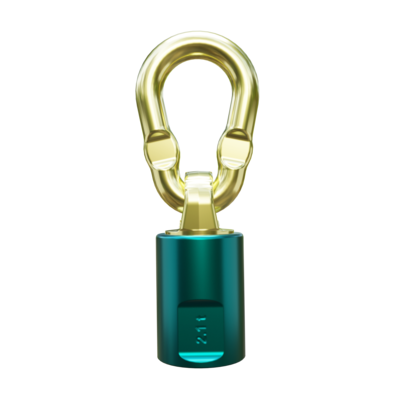

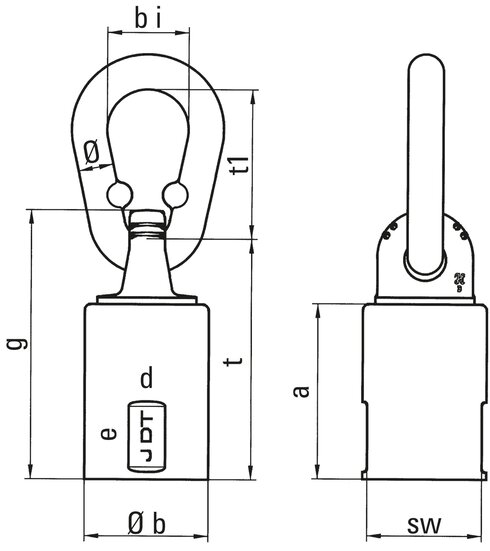

Anschlagwirbel mit Innengewinde TP-F

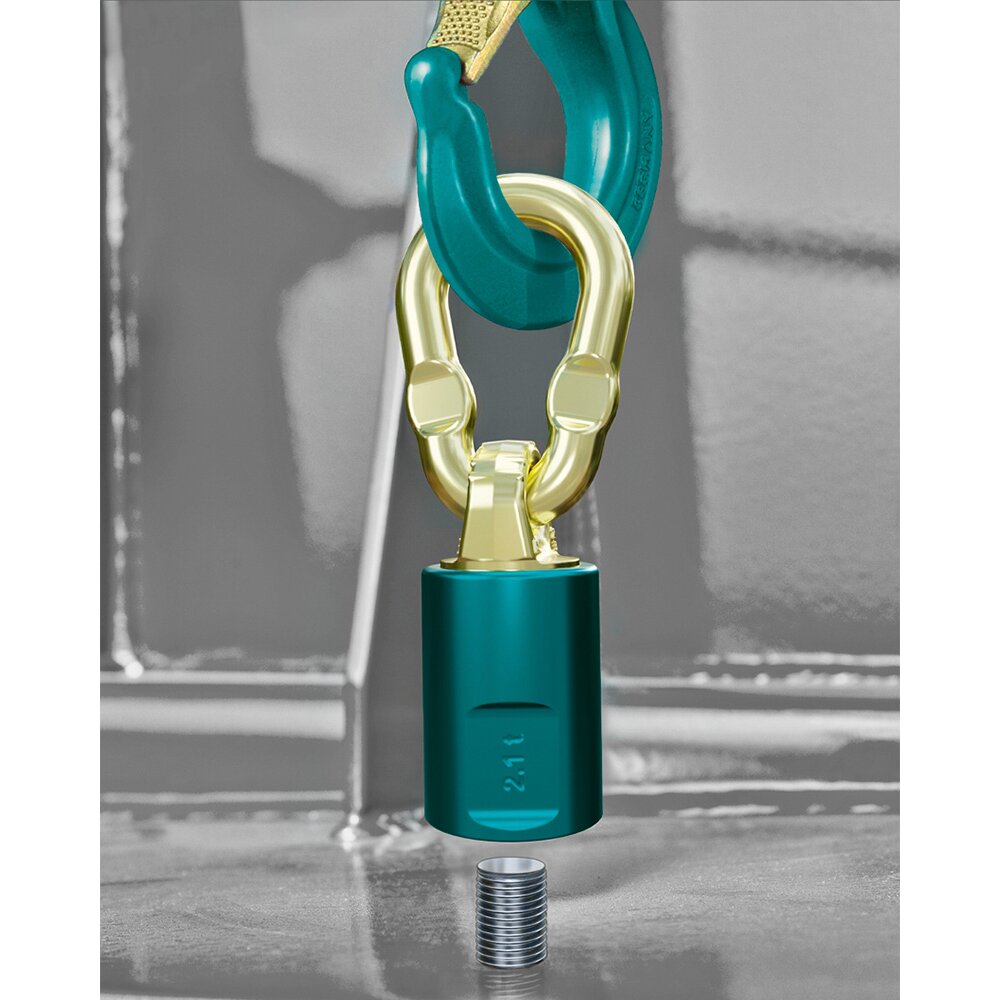

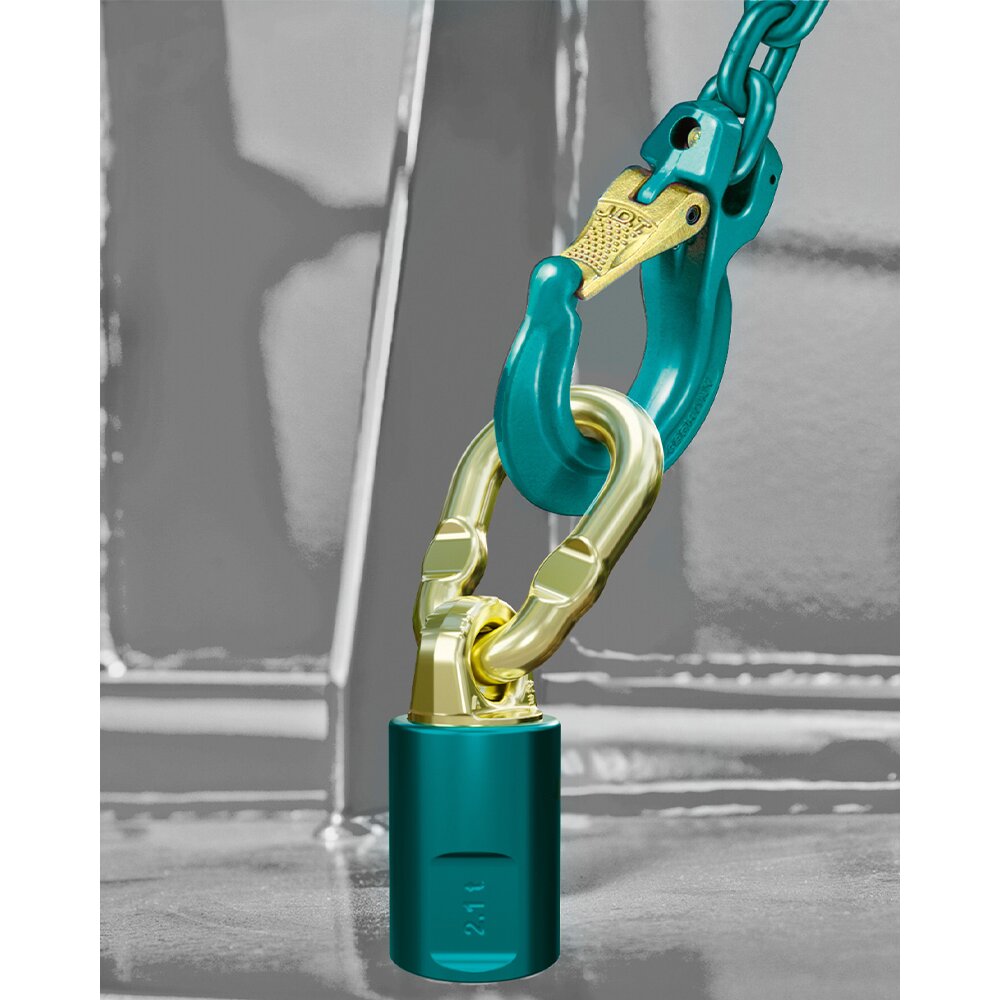

Allgemein: Belastbar in alle Richtungen. Das Aufnahmeglied ist 360 Grad dreh- und 180 Grad schwenkbar. Der kugelgelagerte Wirbel richtet sich unter Last selbstständig aus.

Vorteile:
Alle Vorteile des Anschlagwirbels THEIPA Point werden hier ebenfalls berücksichtigt.
- In der Regel ist die Gewi

Mehr anzeigen

Log-in Webshop
Product number:

Allgemein: Belastbar in alle Richtungen. Das Aufnahmeglied ist 360 Grad dreh- und 180 Grad schwenkbar. Der kugelgelagerte Wirbel richtet sich unter Last selbstständig aus.

Vorteile:
Alle Vorteile des Anschlagwirbels THEIPA Point werden hier ebenfalls berücksichtigt.
- In der Regel ist die Gewindetiefe 1,25 x d.
- Die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°.
- Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen.
- Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.
- Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.

  • Material: Öse und Wirbel aus legiertem Stahl der Güteklasse 10.
  • Kennzeichnung: WLL.
  • Oberfläche: Lackiert
  • Sicherheitsbeiwert: 4:1

Klick auf die Schaltfläche "Tabelle anzeigen", um technische Details zum Produkt zu sehen.



Anschlagart




Strangzahl
1
1
2
2
2

3+4
3+4
Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Typ
Tragfähigkeit








t







TP-F 0,5
1,4
0,5
2,8
1,0
0,7
0,5
1,0
0,75
TP-F 1
2,8
1,0
5,6
2,0
1,4
1,0
2,12
1,5
TP-F 1,7
5,0
1,7
10,0
3,4
2,4
1,7
3,55
2,5
TP-F 2,1
8,0
2,1
16,0
4,0
2,8
2,1
4,25
3,15
TP-F 3,2
12,0
3,2
24,0
6,4
4,25
3,15
6,7
4,75
TP-F 5
15,0
5,0
30,0
10,0
6,7
5,0
10,0
7,5
