Allgemein: Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 3 bis 8 t.

Die Anschlagpunkte können mit der Arbeitsbelastungsgrenze in alle Richtungen belastet werden. Alle Ösen sind schwenkbar, um ein Brechen der Ösen zu vermeiden, was auch die Möglichkeit bietet, sie bei Nichtgebrauch zur Seite zu klappen.

Vorteile:

  • Kompakte Bauweise
  • Vierfache Sicherheit gegen Bruch

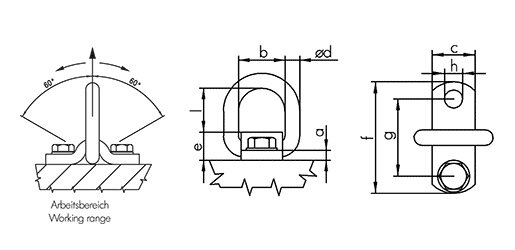

  • 120° Arbeitsbereich des Bügels
  • Anschraubblech dient auch als Anreißschablone
  • 100 % rissgeprüft
  • Material: Legierter Stahl
  • Kennzeichnung: WLL
  • Oberfläche: Lackiert.
  • Hinweis: Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 8
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t

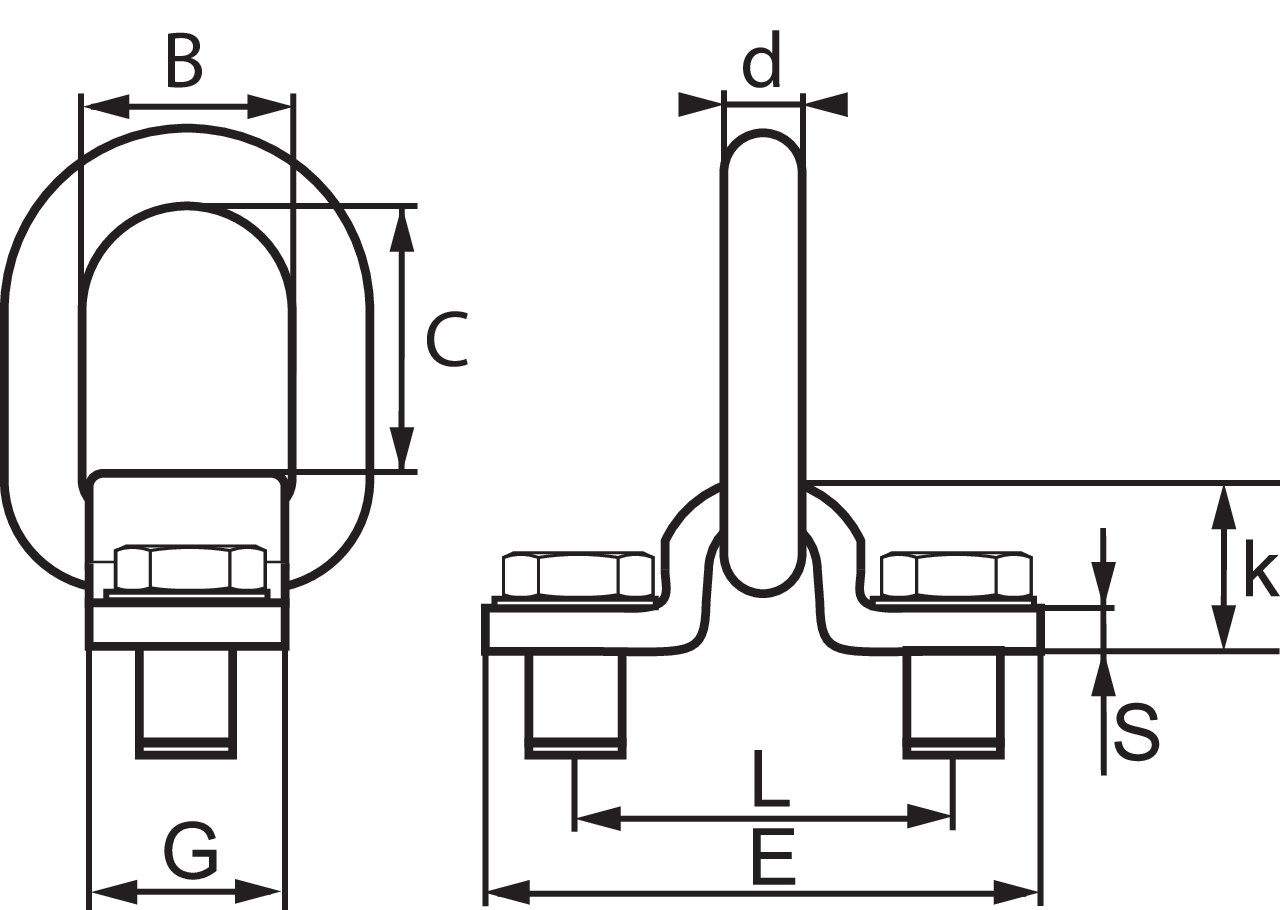

Gewinde a (mm) b (mm) c (mm) d
mm
e (mm) f (mm) g (mm) h (mm) Gewicht
kg
CAD
11.410380503200 TAPG-3 3,15 M20 12 56 50 18 34 130 90 21 51 1,1
11.410380505200 TAPG-5 5,3 M24 15 67 60 22 42 160 110 25 63 2
11.410380508200 TAPG-8 8 M27 20 80 70 26 55 190 130 28 67 3,6
*Schraubenspezifikation ist Güteklasse 8.8.













Download CAD

Beschreibung

CAD
Download
WLL (t)

3.15 4.75 4.25
5.3 8 7.1
8 12 11.2
