Die hochfeste Ringschraube EOB ist als Hebeöse für Maschinenteile verwendbar. Ringschrauben dürfen nur händisch festgezogen werden. Tragfähigkeit, bei max 60°.

  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 1677-1, DIN 580
  • Sicherheitsbeiwert: 4
  • Güteklasse: 8
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

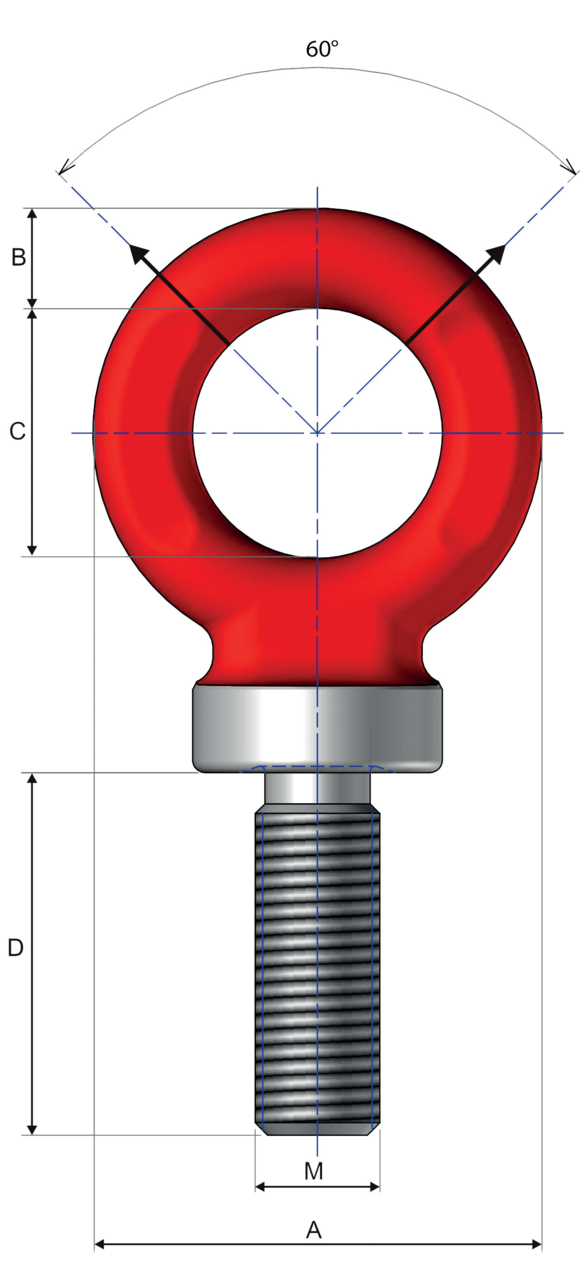

Artikel-Nr. Code WLL Gewinde
mm
Modell A
mm
B
mm
C
mm
D
mm
M
mm
Gewicht CAD
2675308 8717365115202 0,4 M8 DIN580-G8-M8 34 7 20 13 M8 x 1,25 0,05
2675310 8717365115219 0,7 M10 DIN580-G8-M10 38 8 22 17 M10 x 1,50 0,07
2675312 8717365115226 1 M12 DIN580-G8-M12 47 10 26 21 M12 x 1.75 0,13
2675316 8717365115233 1,5 M16 DIN580-G8-M16 64 14 35 27 M16 x 2.00 0,34
2675320 8717365115240 2,5 M20 DIN580-G8-M20 73 16 39 30 M20 x 2.50 0,52
2675324 8717365115257 4 M24 DIN580-G8-M24 95 20 54 36 M24 x 3.00 0,99
