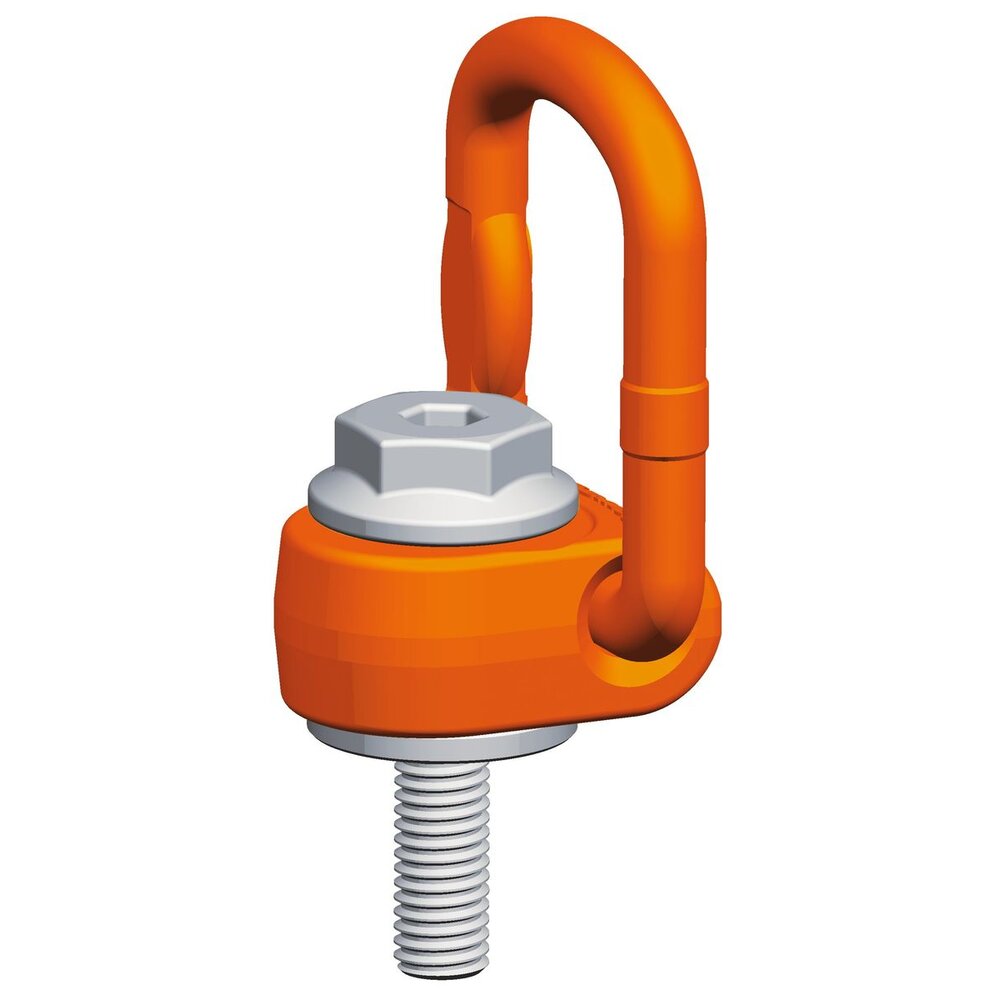

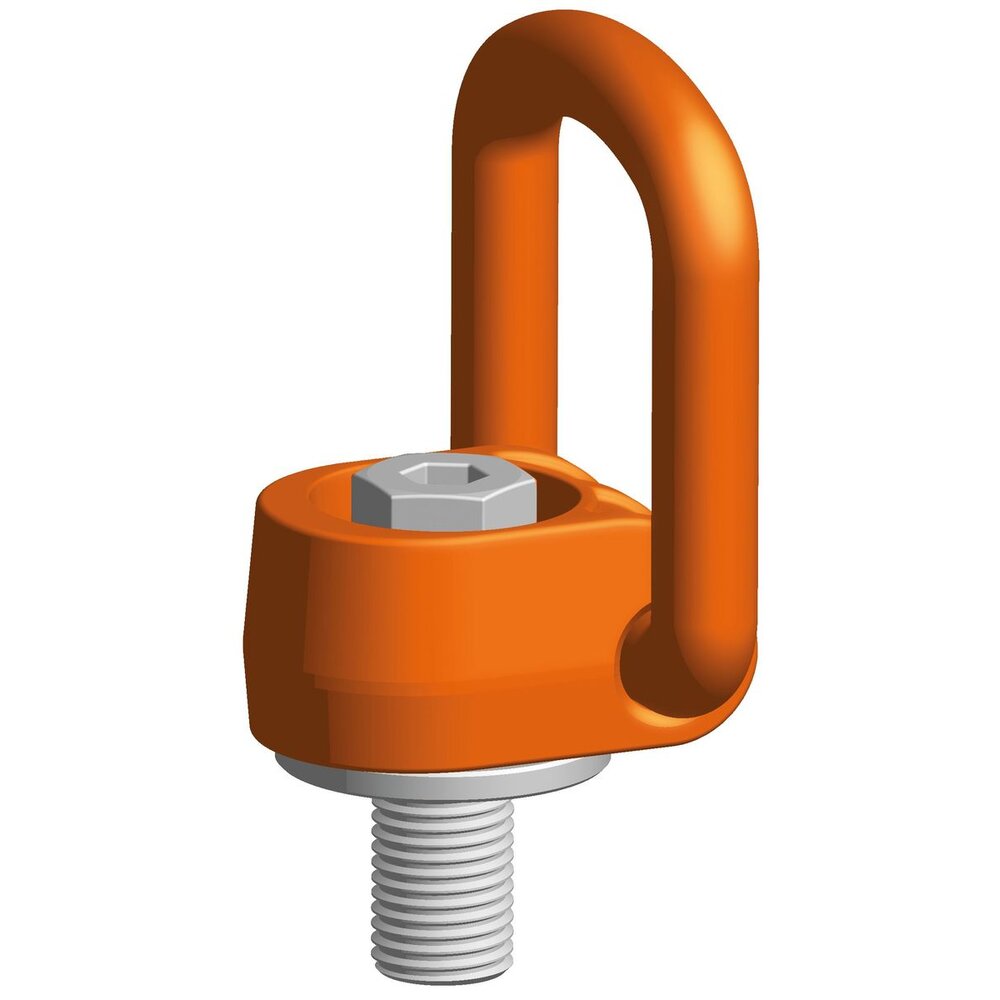

Anschlagwirbel PLAW

Allgemein: 360° drehbarer Anschlagpunkt. Lastbügel 130° belastbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder. Ebenfalls austauschbar ist die unverlierbare Innensechskant-Sonderschraube, Festigkeitsklasse 10.9, 100% rissgeprüft sowie mit Chrom VI-freiem Korr

Mehr anzeigen

Product number:

Allgemein: 360° drehbarer Anschlagpunkt. Lastbügel 130° belastbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder. Ebenfalls austauschbar ist die unverlierbare Innensechskant-Sonderschraube, Festigkeitsklasse 10.9, 100% rissgeprüft sowie mit Chrom VI-freiem Korrosionsschutz, gekennzeichnet mit Tragfähigkeit und Gewindegröße. Pewag winner profilift alpha ist mit 4-facher Sicherheit gegen Bruch in alle Richtungen belastbar. Pewag winner profilift alpha ist mit metrischem oder UNC-Gewinde erhältlich, mit metrischem Gewinde ist pewag winner profilift alpha auch mit maßgefertigten Gewindelängen lieferbar.

Kennzeichnung: Tragfähigkeit, Gewindeabmessungen und individuelle Seriennummer.

Erlaubte Anwendung:

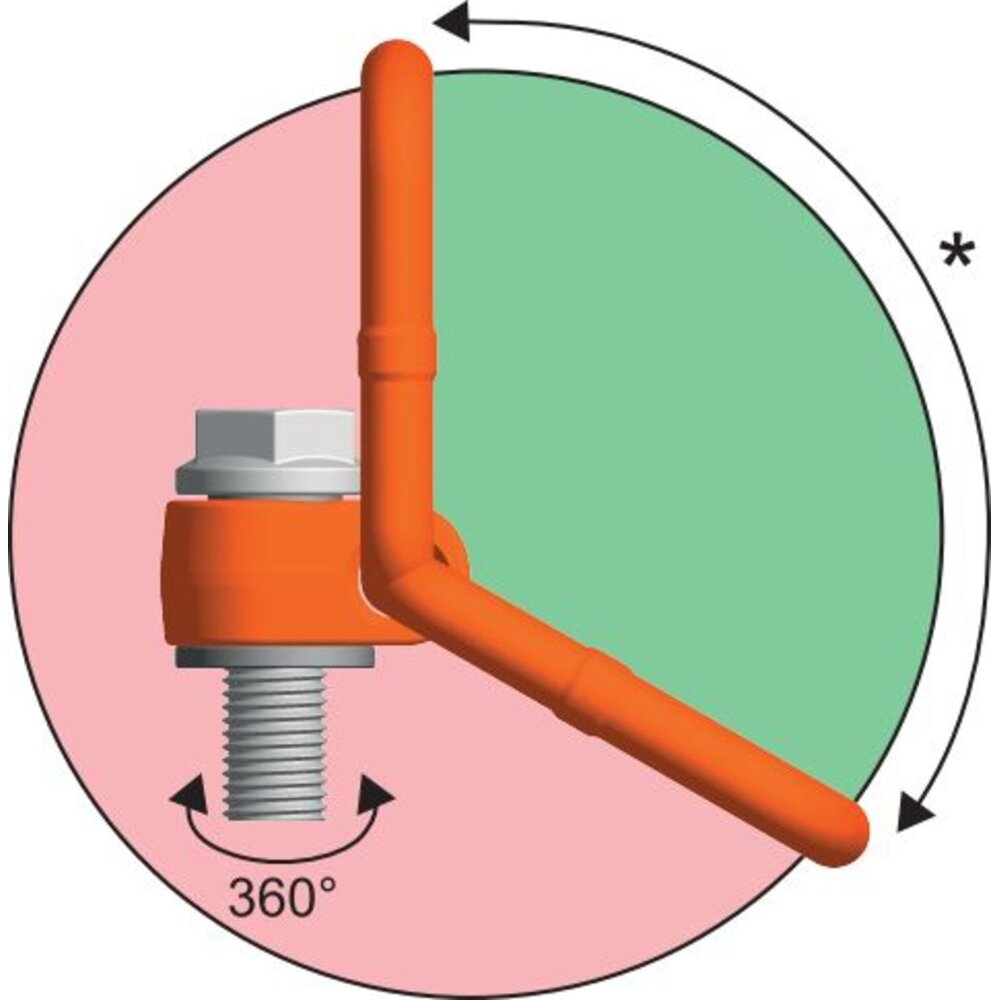

Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 1.

Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist

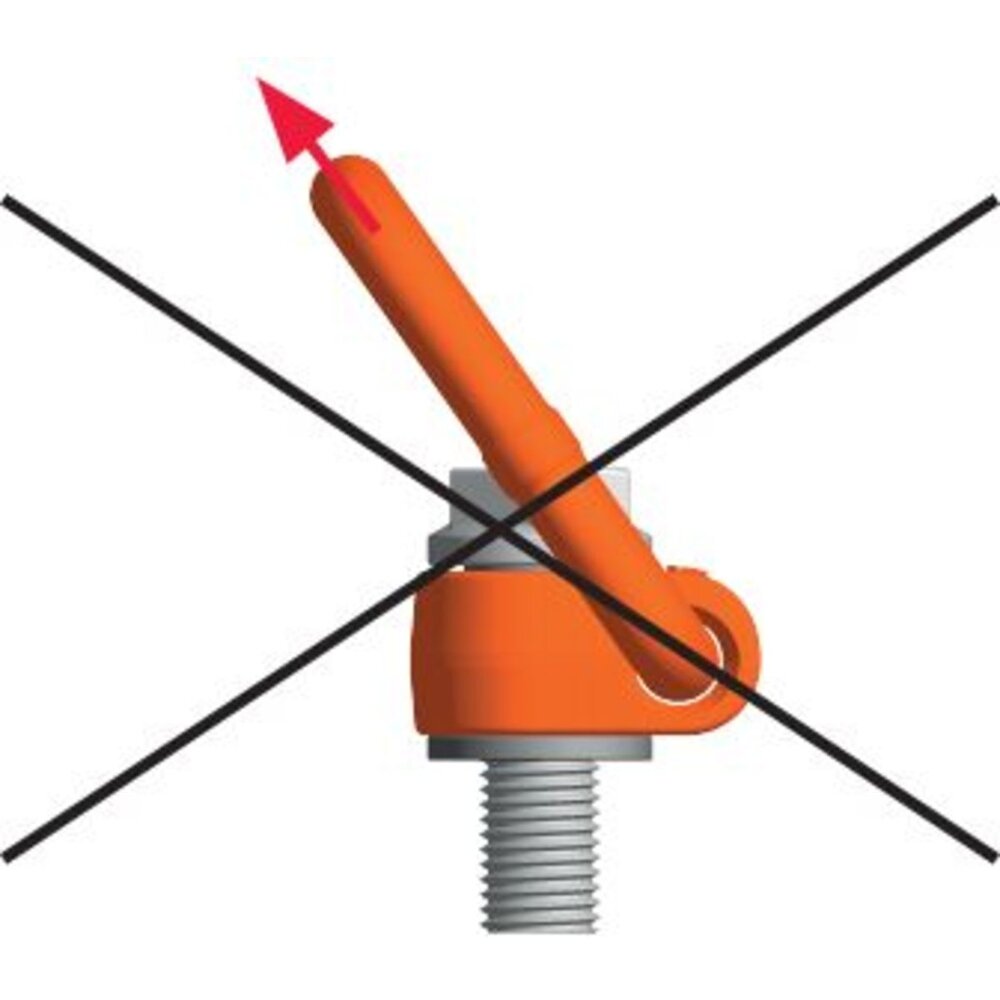

• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 2)

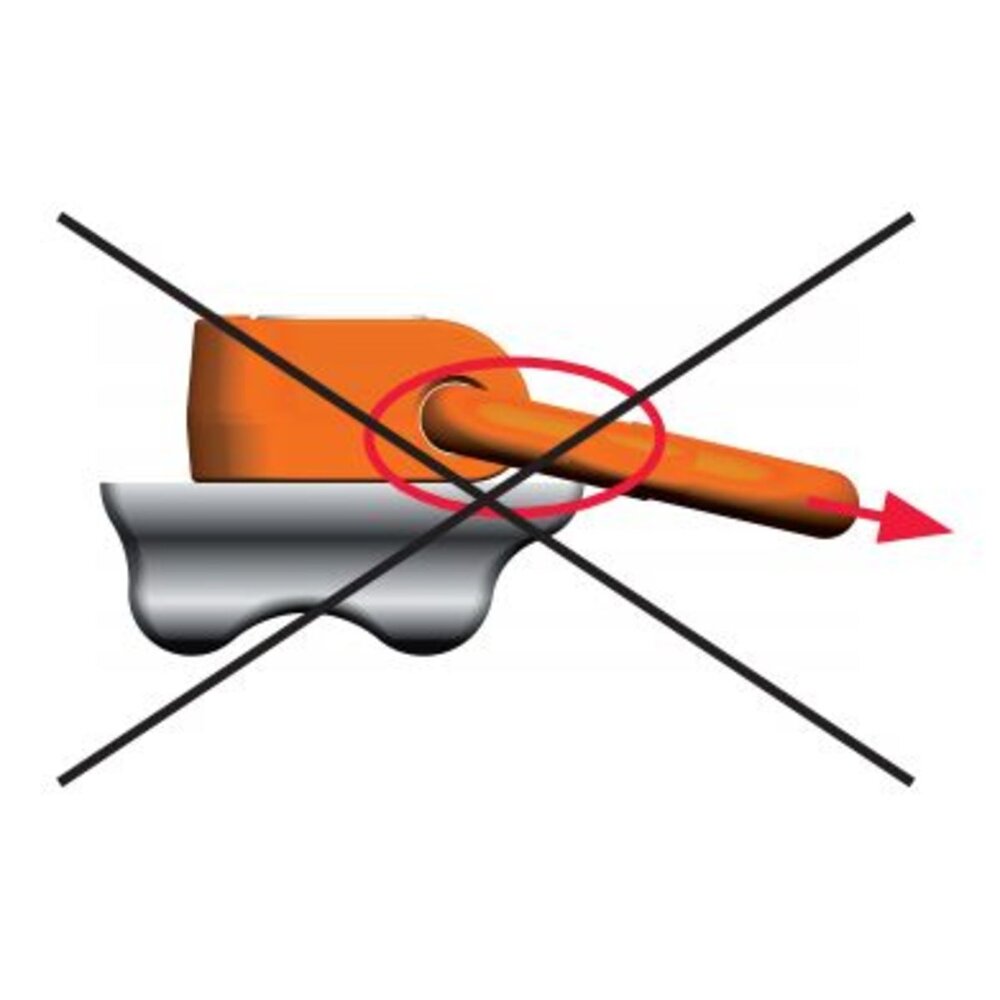

• Bei Anliegen an Kanten oder Flächen (Bild 3)
Lastbügel muss vor Belastung in Zugrichtung eingestellt werden – nicht unter Last drehen. Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.

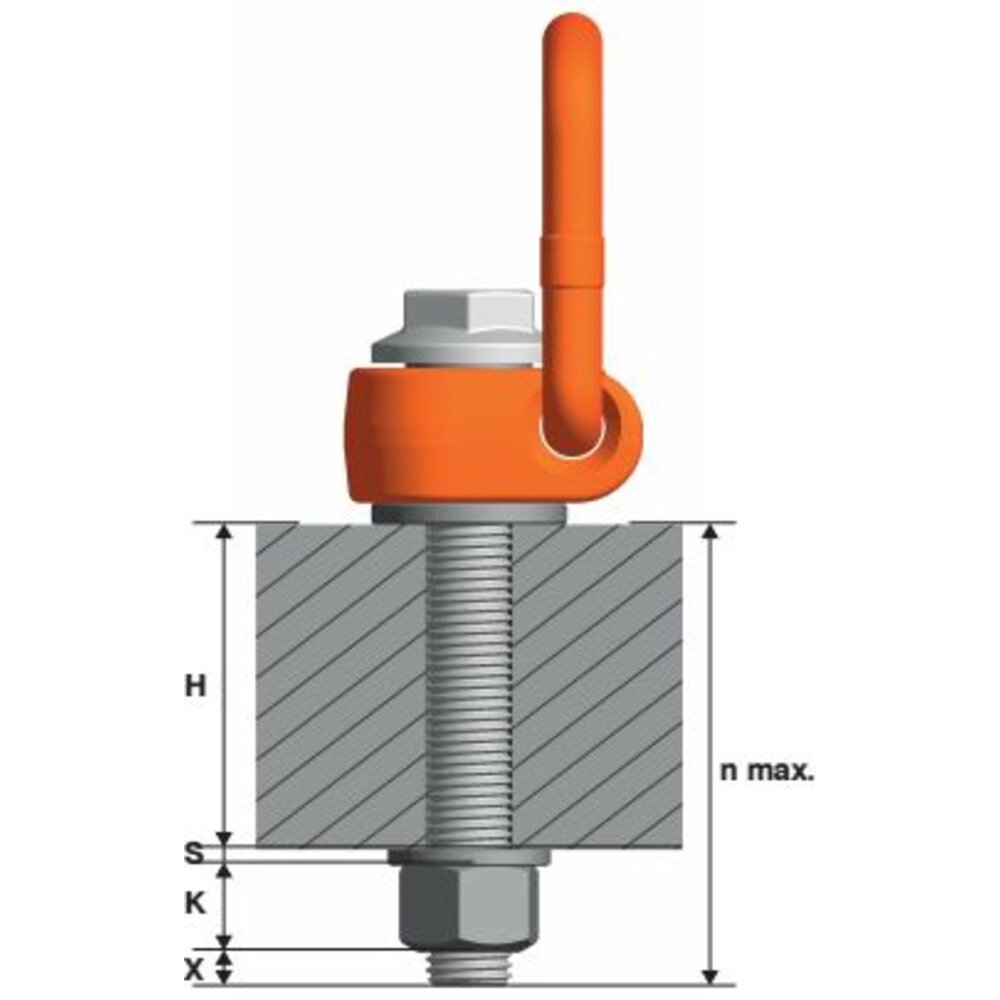

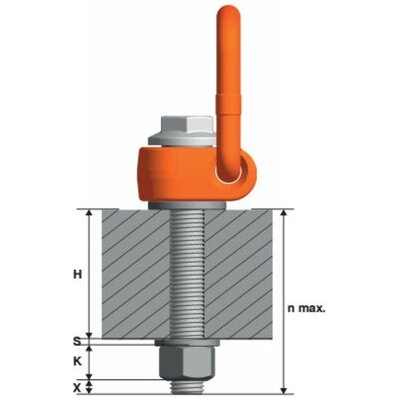

Die Ermittlung der benötigten Gewindelänge (L):
L= H + S + K + X

H = Materialhöhe
S = Dicke der Beilagscheibe
K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
X = Schraubenüberstand (doppelte Steigung der Schraube)
L max. = n max.

Bitte bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge die benötigten Gewindelänge „L“ bekannt geben.

Pewag bietet neben den Standard- und maximalen Gewindelängen auch speziell angepasste Gewindelängen an. Die gelieferten kundenspezifischen und maximalen Gewindelängen beinhalten eine Unterlegscheibe und eine rissgeprüfte, korrosionsgeschützte Mutter.

  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, WLL, Gewindegröße und eine individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-1
    außer Klasse/WLL
  • Sicherheitsbeiwert: 4:1

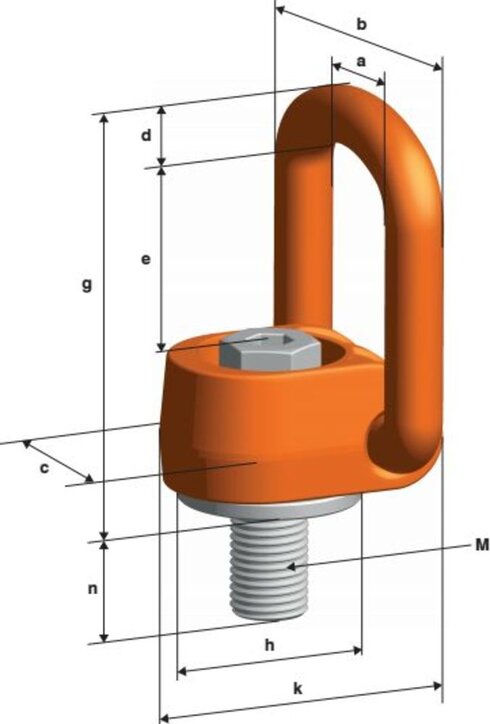

Anschlagart

Anschlagart bei einem Strang

Tragfähigkeitstabelle 2

Tragfähigkeitstabelle 3

Anschlagart Tabelle 4

Tragfähigkeitstabelle 5



Tragfähigkeitstabelle 6


Tragfähigkeitstabelle 7

Tragfähigkeitstabelle 8 - Zeichnung



Tragfähigkeitstabelle 9

Tragfähigkeitstabelle 10


Hexagon

Schraubenschlüssel Icon



Strangzahl
1
1
2
2
2
3+4
3+4
3+4 2
3+4


Neigungswinkel


90°
90°
0°-45°
45°-60°
0°-45°
45°-60° unsymm.
unsymm.


Code
Gewinde
Anzugsmoment
Tragfähigkeit












mm
Nm
t
mm mm










PLAW 0,3 t
M8
35
0,3
0,3
0,6
0,6
0,4
0,3
0,6
0,4
0,3
0,3
10 24
PLAW 0,63 t
M10
70
0,63
0,63
1,25
1,25
0,85
0,63
1,3
0,9
0,63
0,63
10 24
PLAW 1 t
M12
120
1
1
2
2
1,4
1
2,1
1,5
1
1
10 24
PLAW 1,5 t
M16
150
1,5
1,5
3
3
2,1
1,5
3,1
2,2
1,5
1,5
10 24
PLAW 2,5 t
M20
170
2,5
2,5
5
5
3,5
2,5
5,3
3,7
2,5
2,5
8 24
PLAW 4 t
M24
400
4
4
8
8
5,6
4
8,4
6
4
4
14 36
PLAW 6 t
M30
500
6
6
12
12
8,5
6
12,7
9
6
6
14 36
PLAW 7 t*
M36
800
7
7
14
14
9,8
7
14,8
10,4
7
7
27 -
PLAW 8 t
M36
800
8
8
16
16
11,3
8
16,9
12
8
8
19 36
PLAW 10 t
M42
1500
10
10
20
20
14
10
21
15
10
10
32 -
PLAW 15 t
M42
1500
15
15
30
30
21
15
31,5
22,5
15
15
19 55
PLAW 20 t
M48
2000
20
20
40
40
28
20
42
30
20
20
19 55
