Anschlagpunkt PLGW-SN

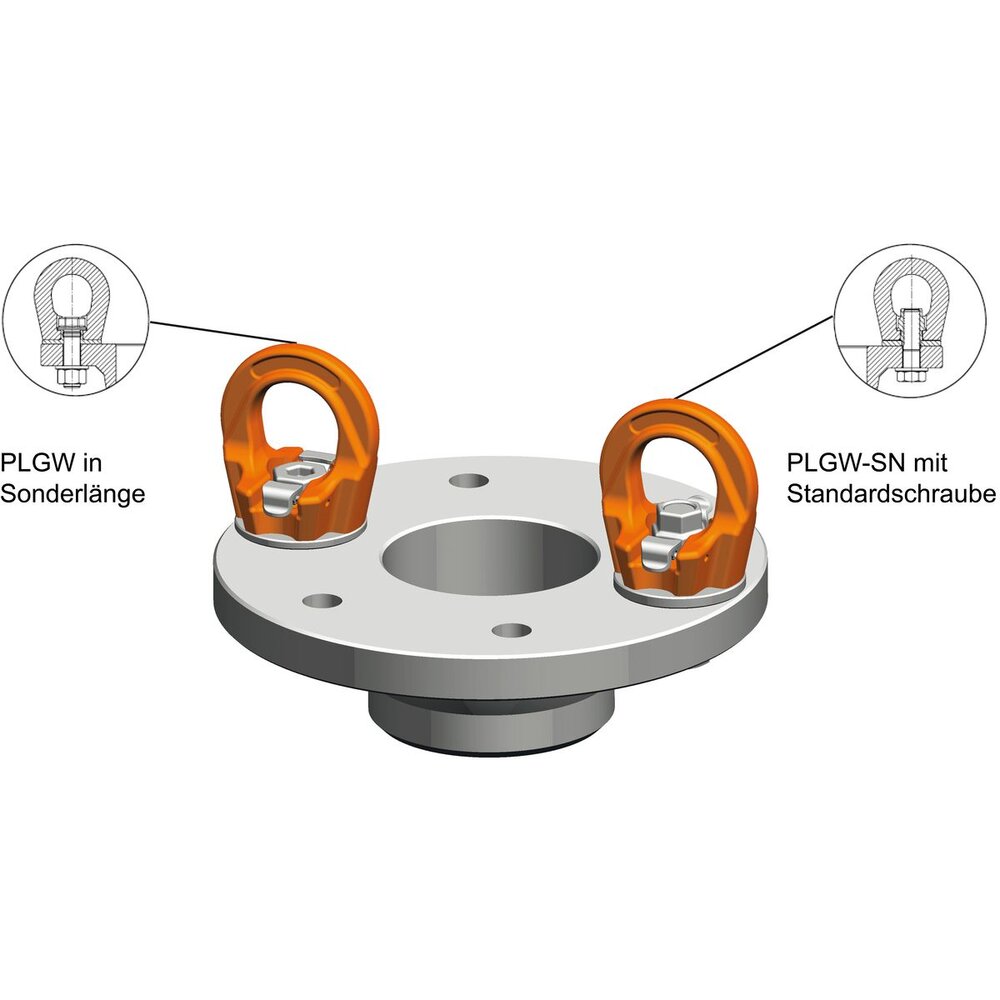

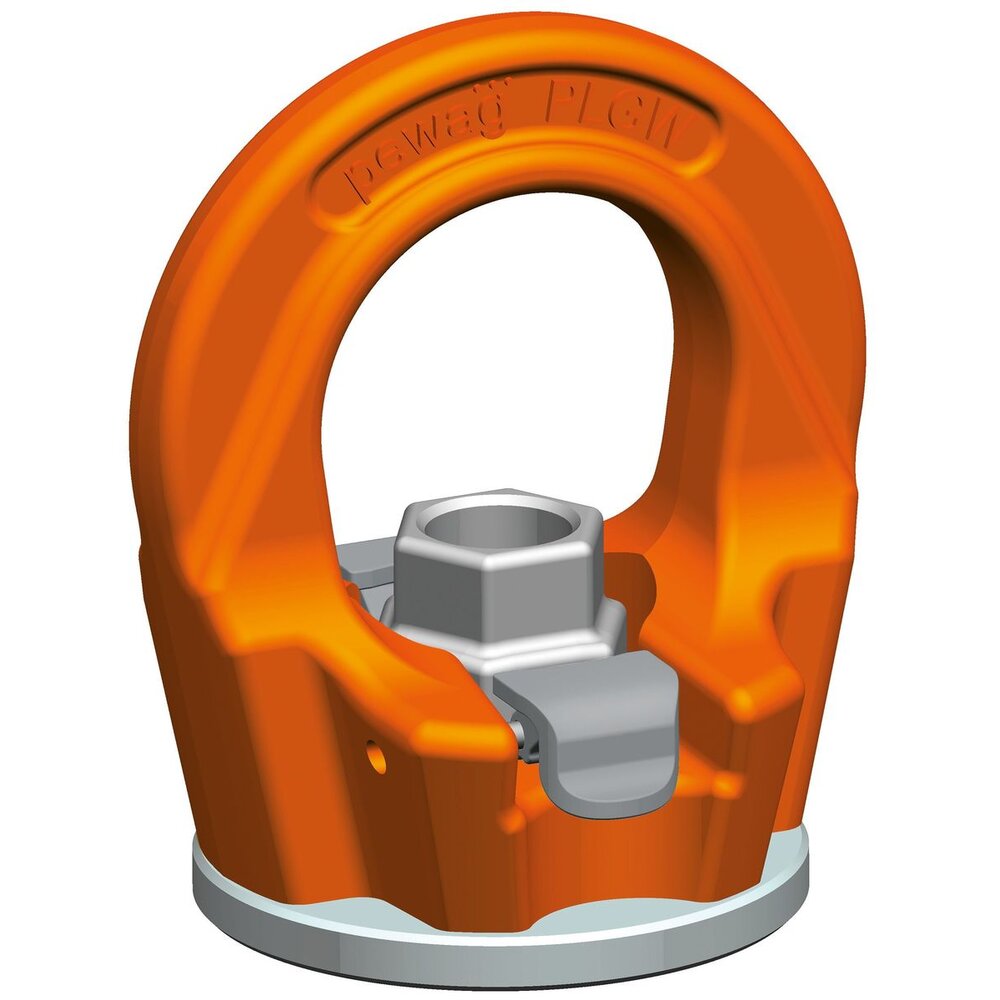

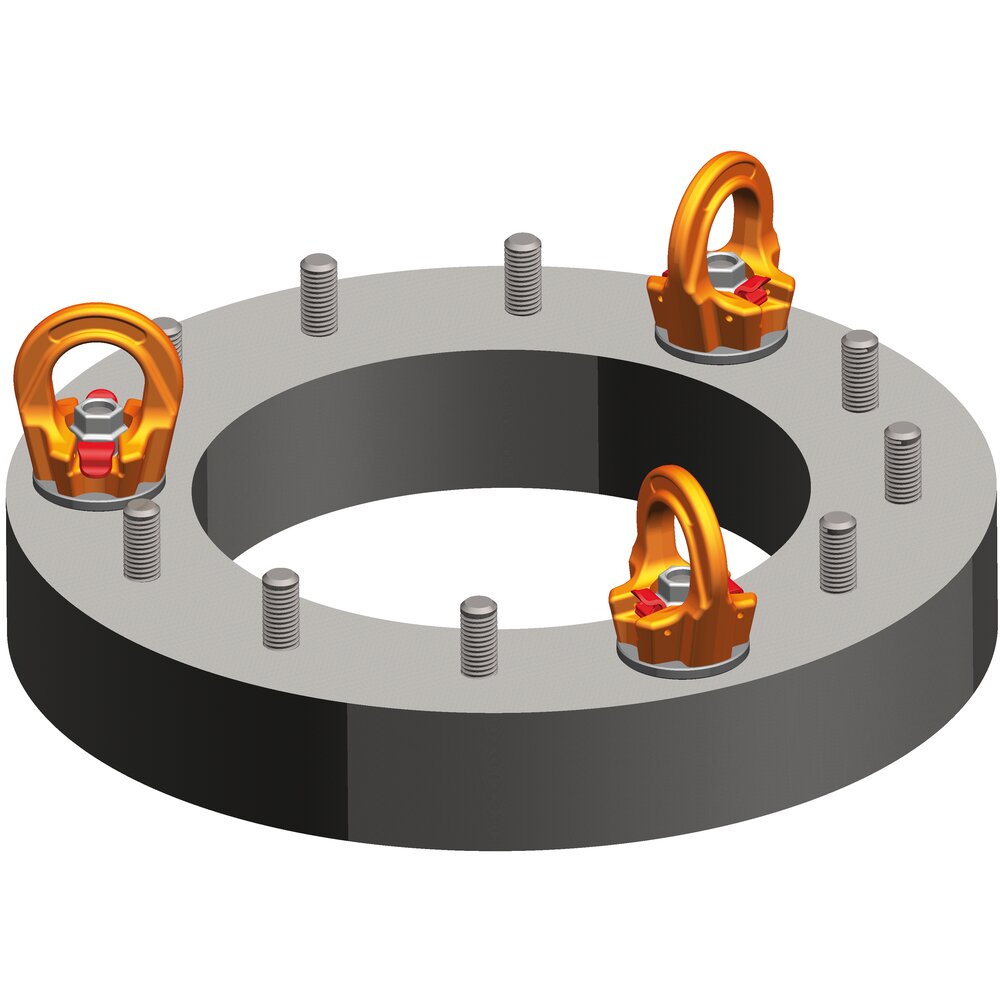

Die PLGW-SN Ringmutter ist die logische Fortsetzung des Erfolgsprodukts PLGW von pewag. Sie funktioniert nach demselben Prinzip der werkzeuglosen Montage und ist somit weltweit einzigartig. Sie kommt beispielsweise dort zur Anwendung, wo statt eines Gewindes ein Gewindebolzen an der Last vorhanden i

Mehr anzeigen

Product number:

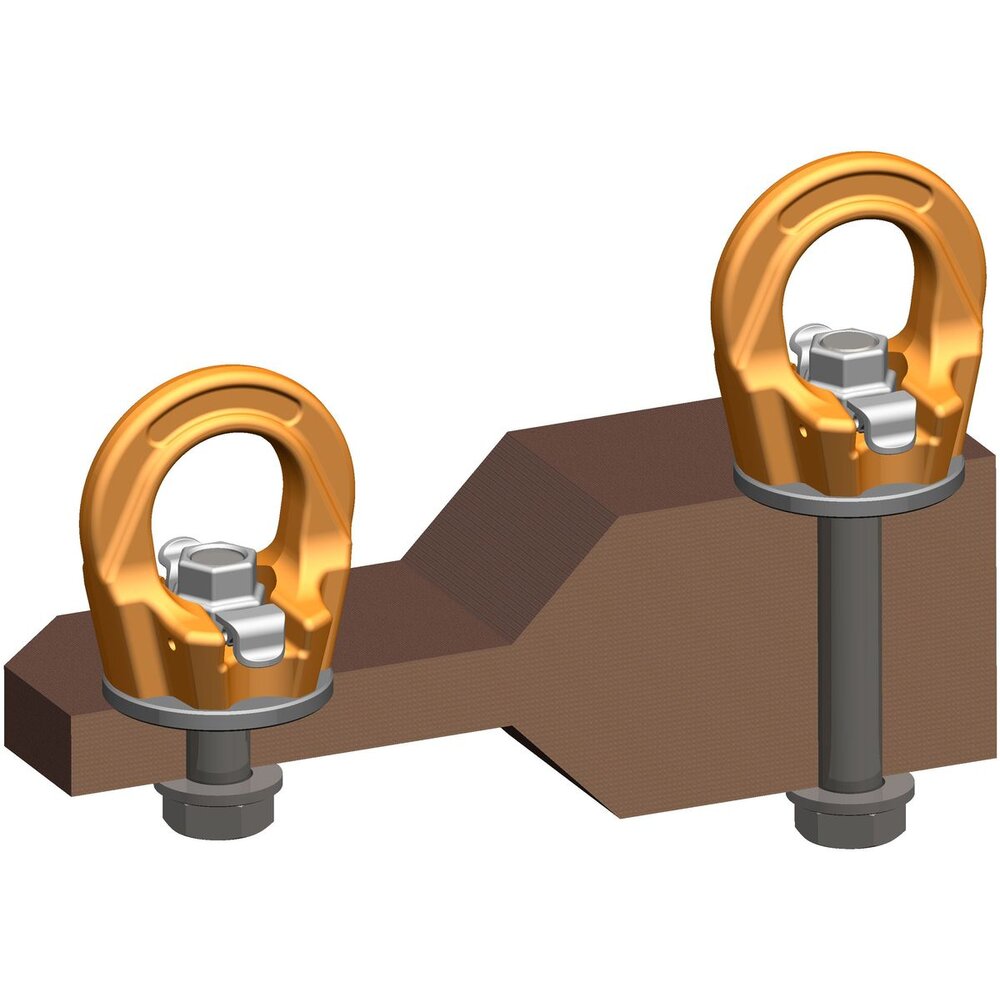

Die PLGW-SN Ringmutter ist die logische Fortsetzung des Erfolgsprodukts PLGW von pewag. Sie funktioniert nach demselben Prinzip der werkzeuglosen Montage und ist somit weltweit einzigartig. Sie kommt beispielsweise dort zur Anwendung, wo statt eines Gewindes ein Gewindebolzen an der Last vorhanden ist. Alternativ besteht die Möglichkeit, den Anschlagpunkt PLGW-SN mit einer Standardschraube in einer Durchgangsbohrung zu befestigen. Beim PLGW-SN haben Sie hierbei den Vorteil, dass bei unterschiedlicher Materialstärke der gleiche Anschlagpunkt zum Einsatz kommt. Sie benötigen nur Standardschrauben mit unterschiedlichen Längen.

  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, WLL und individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-1
    außer Klasse/WLL
  • Sicherheitsbeiwert: 4:1

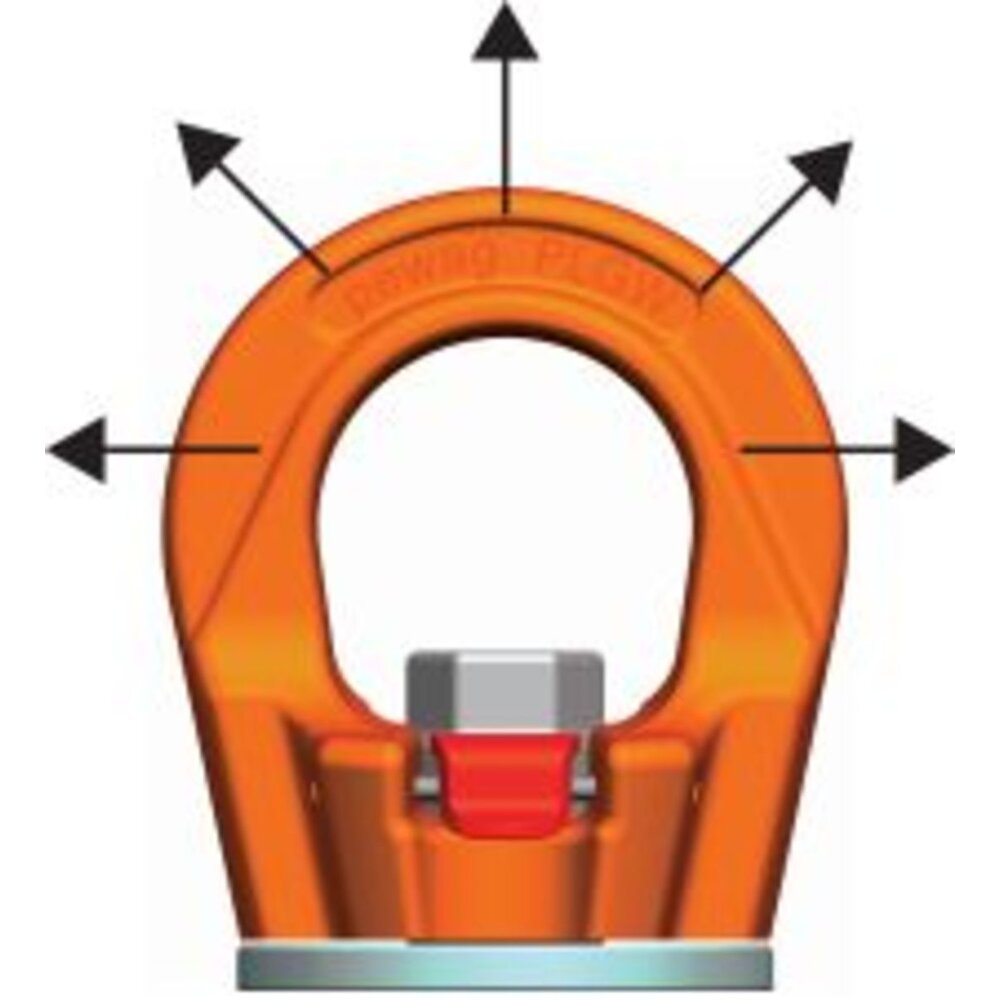

Anschlagart

Anschlagart bei einem Strang

Tragfähigkeitstabelle 2

Tragfähigkeitstabelle 3

Anschlagart Tabelle 4

Tragfähigkeitstabelle 5

Tragfähigkeitstabelle 6

Tragfähigkeitstabelle 7

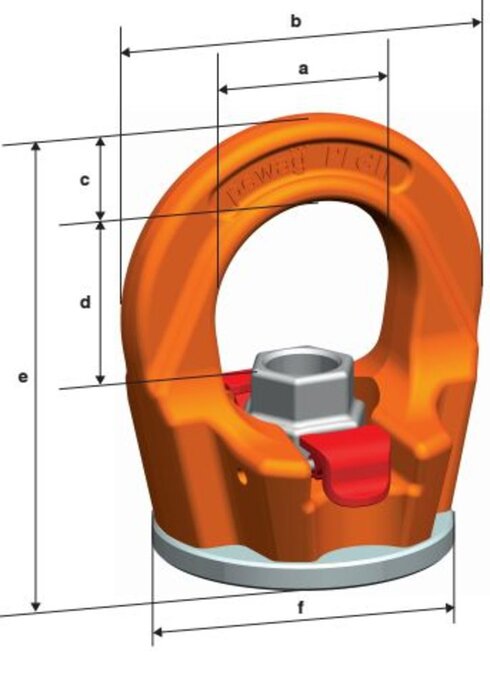

Tragfähigkeitstabelle 8 - Zeichnung

Tragfähigkeitstabelle 9

Tragfähigkeitstabelle 10

Hexagon


Strangzahl
1
1
2
2
2
2
3+4
3+4
2
3+4


Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.
unsymm.

Code Gewinde
Tragfähigkeit (t)
mm









PLGW-SN 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
12
PLGW-SN 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
12
PLGW-SN 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
14
PLGW-SN 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
19
PLGW-SN 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
22
PLGW-SN 3,5 t
M24
6,5
3,5
13
7
4,9
3,5
7,4
5,2
3,5
3,5
27
PLGW-SN 4,9 t*
M30
12
4,9
24
9
6,9
4,9
10,3
7,3
4,9
4,9
36
*Weitere Tragfähigkeiten künftig verfügbar.
