Allgemein: Ösenschraube zum Einschrauben per Hand.

  • Werkstoff: Legierter Stahl der Güteklasse 8.
  • Kennzeichnung: Mit eingeprägter Tragfähigkeit, Gewindegröße, Güteklasse, CE-Kennzeichen und Herstellerkennzeichnung.
  • Oberfläche: Rot lackiert.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 8
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t

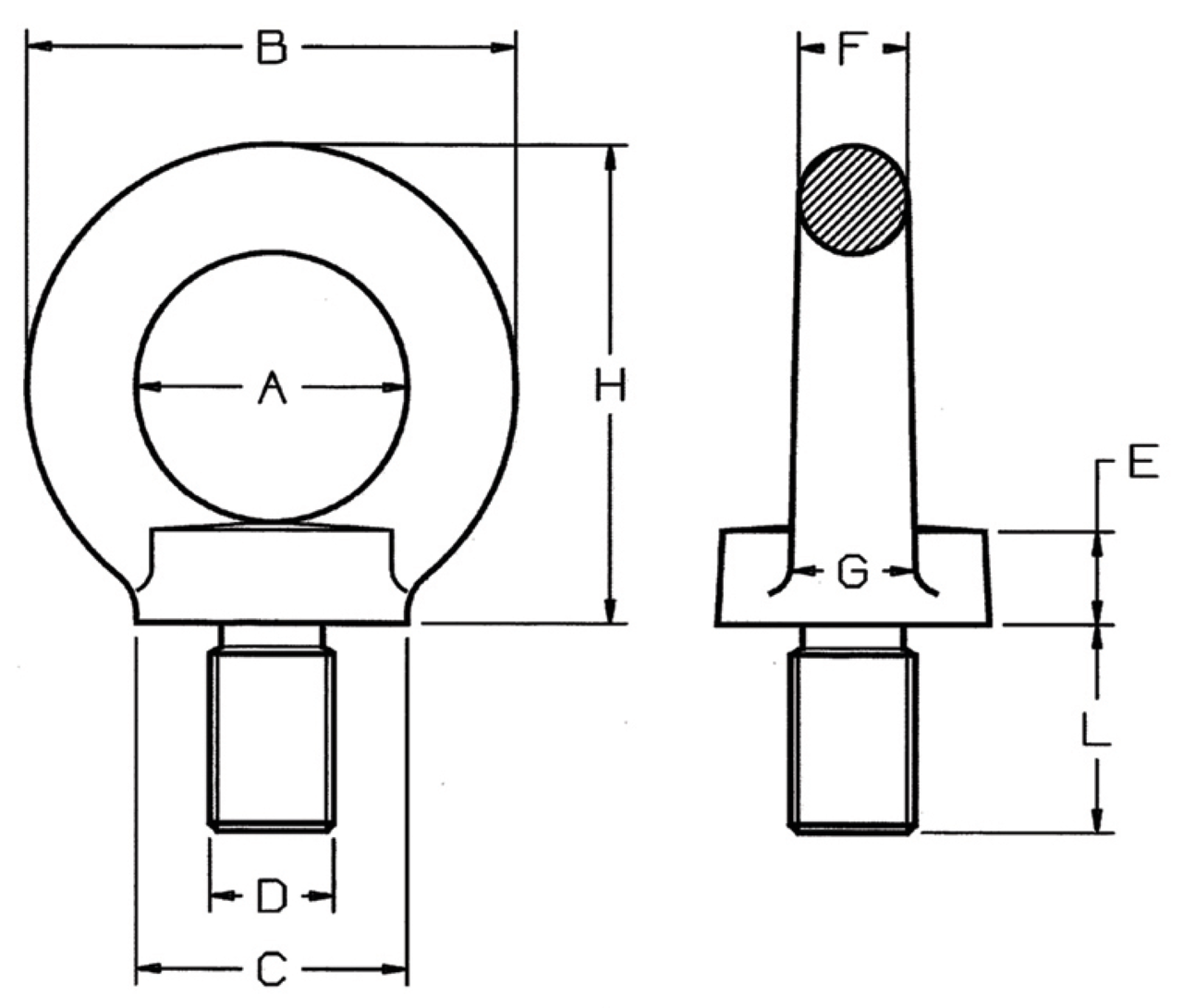

Thread (mm) A (mm) B (mm) C (mm) E (mm) F (mm) H (mm) L (mm) Gewicht
kg
CAD
11.40C80306 0,4 M6 25 45 25 10 10 45 13 0,09
11.40C80308 0,8 M8 25 45 25 10 10 45 13 0,09
11.40V80310 1 M10 25 45 25 10 10 45 17 0,11
11.40C80312 1,6 M12 35 63 35 14 14 62 21 0,27
11.40C80314 3 M14 35 63 35 14 14 62 21 0,29
11.40C80316 4 M16 35 63 35 14 14 62 27 0,31
11.40C80318 5 M18 50 90 50 20 20 90 27 0,84
11.40C80320 6 M20 50 90 50 20 20 90 30 0,86
11.40C80322 7 M22 50 90 50 20 20 90 36 0,9
11.40C80324 8 M24 50 90 50 20 20 90 36 0,9
11.40C80327 10 M27 60 108 65 24 24 109 45 1,66
11.40C80330 12 M30 60 108 65 24 24 109 45 1,7

Download CAD

Beschreibung

CAD
Download






0°-45°
45°-60°
0°-45°
45°-60°

Tragfähigkeit (WLL) in t





Grösse
1-Strang
2 x 1-Strang
2-Strang

3- und 4-Strang

M6X13
0,4
0,8
0,14
0,1
0,2
0,14
M8X13
0,8
1,6
0,28
0,2
0,4
0,28
M10X17
1,0
2,0
0,35
0,25
0,5
0,35
M12X21
1,6
3,2
0,56
0,4
0,8
0,56
M14X21
3,0
6,0
1,0
0,75
1,5

1,0

M16X27
4,0
8,0
1,4
1,0
2,0
1,4
M18X27
5,0
10
1,8
1,25
2,5
1,8
M20X30
6,0
12
2,1
1,5
3,0
2,1
M24X36
8,0
16
2,8
2,0
4,0
2,8
M27X45
10
20
3,5
2,5
5,0
3,5
M30X45
12
24
4,2
3,0
6,0
4,2
