Allgemein: Ringmutter zum Einschrauben per Hand.

  • Werkstoff: Legierter Stahl der Güteklasse 8.
  • Kennzeichnung: Mit eingeprägter Tragfähigkeit, Gewindegröße, Güteklasse, CE-Kennzeichen und Herstellerkennzeichnung.
  • Oberfläche: Rot lackiert.
  • Sicherheitsbeiwert: 4:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t

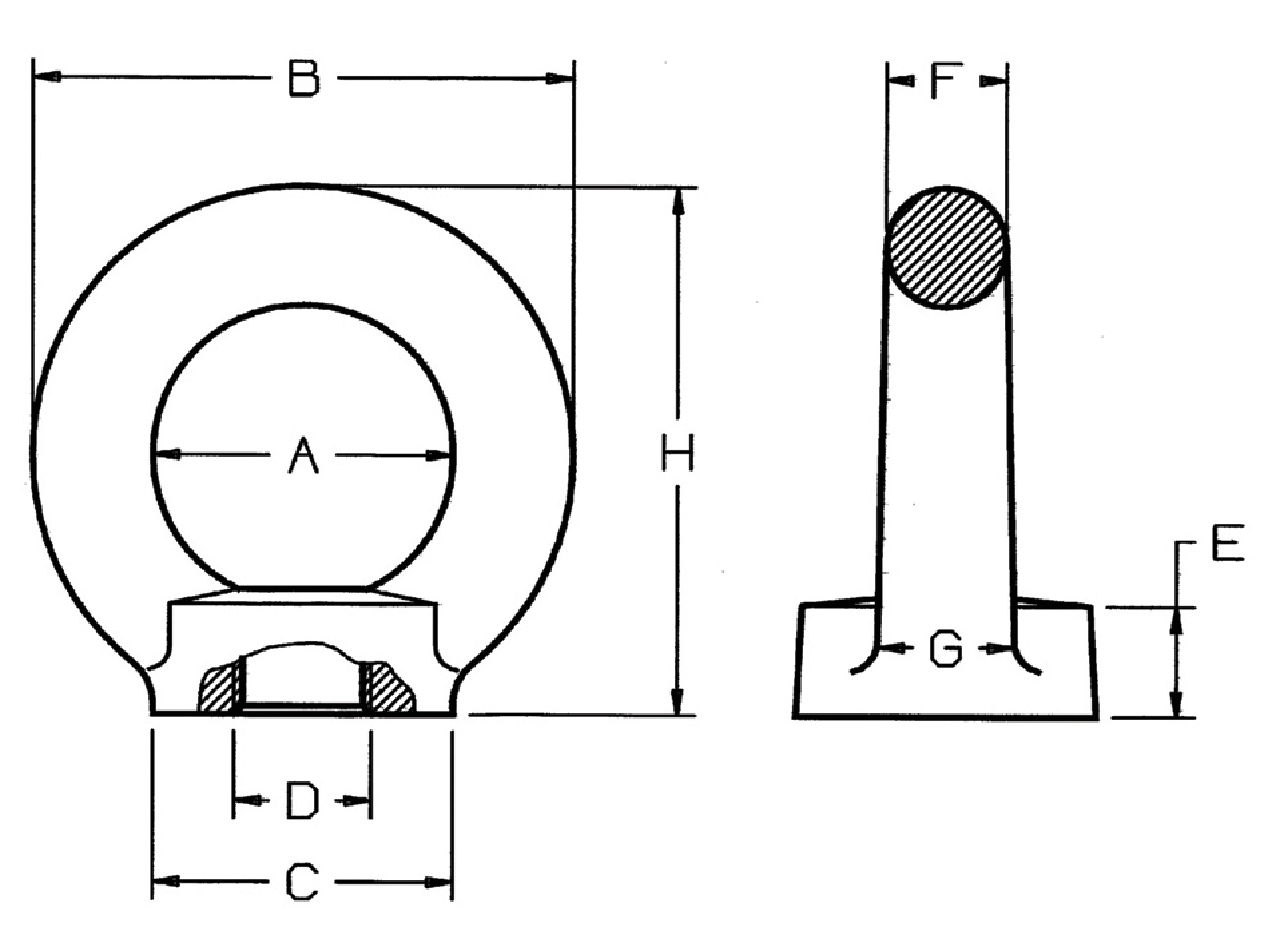

Thread (mm) A (mm) B (mm) C (mm) E (mm) F (mm) H (mm) Gewicht
kg
CAD
11.40C80206 0,4 M6 25 45 25 10 10 45 0,1
11.40C80208 0,8 M8 25 45 25 10 10 45 0,1
11.40C80210 1 M10 25 45 25 10 10 45 0,1
11.40C80212 1,6 M12 35 63 35 14 14 62 0,26
11.40C80214 3 M14 35 63 35 14 14 62 0,26
11.40C80216 4 M16 35 63 35 14 14 62 0,26
11.40C80218 5 M18 50 90 50 20 20 90 0,75
11.40C80220 6 M20 50 90 50 20 20 90 0,75
11.40C80224 8 M24 50 90 50 20 20 90 0,75
11.40C80227 10 M27 60 108 65 24 24 109 1,4
11.40C80230 12 M30 60 108 65 24 24 109 1,4

Download CAD

Beschreibung

CAD
Download






0°-45°
45°-60°
0°-45°
45°-60°

Tragfähigkeit (WLL) in t





Grösse

1-Strang
2 x 1-Strang
2-Strang

3- und 4-Strang

M6
0,4
0,8
0,14
0,1
0,2
0,14
M8
0,8
1,6
0,28
0,2
0,4
0,28
M10
1,0
2,0
0,35
0,25
0,5
0,35
M12
1,6
3,2
0,56
0,4
0,8
0,56
M14
3,0
6,0
1,0
0,75
1,5
1,0
M16
4,0
8,0
1,4
1,0
2,0
1,4
M18
5,0
10
1,8
1,25
2,5
1,8
M20
6,0
12
2,1
1,5
3,0
2,1
M24
8,0
16
2,8
2,0
4,0
2,8
M27
10
20
3,5
2,5
5,0
3,5
M30
12
24
4,2
3,0
6,0
4,2
