Allgemein: Hochfeste Anschlagösen pewag profilift eta, zum Anschweißen an Maschinenteilen oder Fahrzeugbauten, sind ideal zum Einhängen von Anschlag- und Zurrmitteln. Dank der eingebauten Feder wird der Ring in jeder gewünschten Position gehalten.
Für die Schweißarbeiten gelten die Bestimmungen nach DIN EN ISO 14341. Die Schweißarbeiten dürfen nur von einem Schweißer mit gültiger Qualifikation nach EN 287-1 durchgeführt werden.
Anschlagpunkte werden einzeln, mit einem Benutzerhinweis und einer Schweißanleitung, verpackt geliefert.

Norm: EG-Maschinen Richtlinie 2006/42/EG geprüft nach EN 1677-1.

Erlaubte Anwendung:
Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen
Zugrichtungen – siehe Bild 1 und 2.

Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu
Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt
• Bei Anliegen an Kanten oder Flächen.

  • Material: Legierter Stahl der Güteklasse 8.
  • Kennzeichnung: nach Norm, WLL
  • Oberfläche: Lackiert.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 8
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL
t
A
mm
B
mm
D
mm

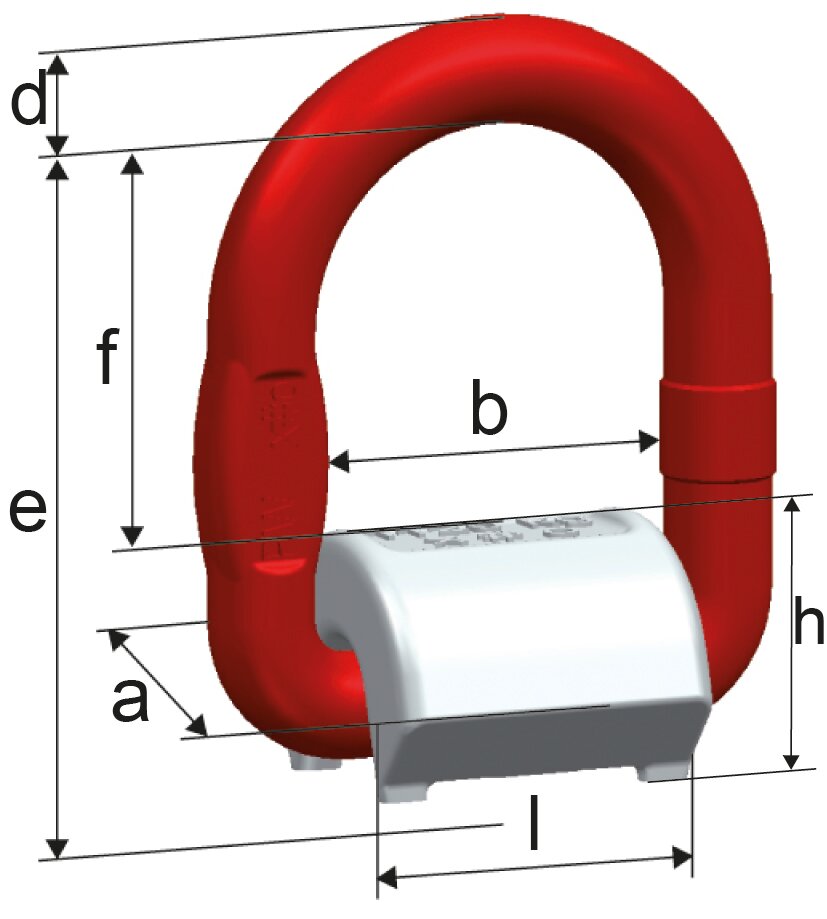

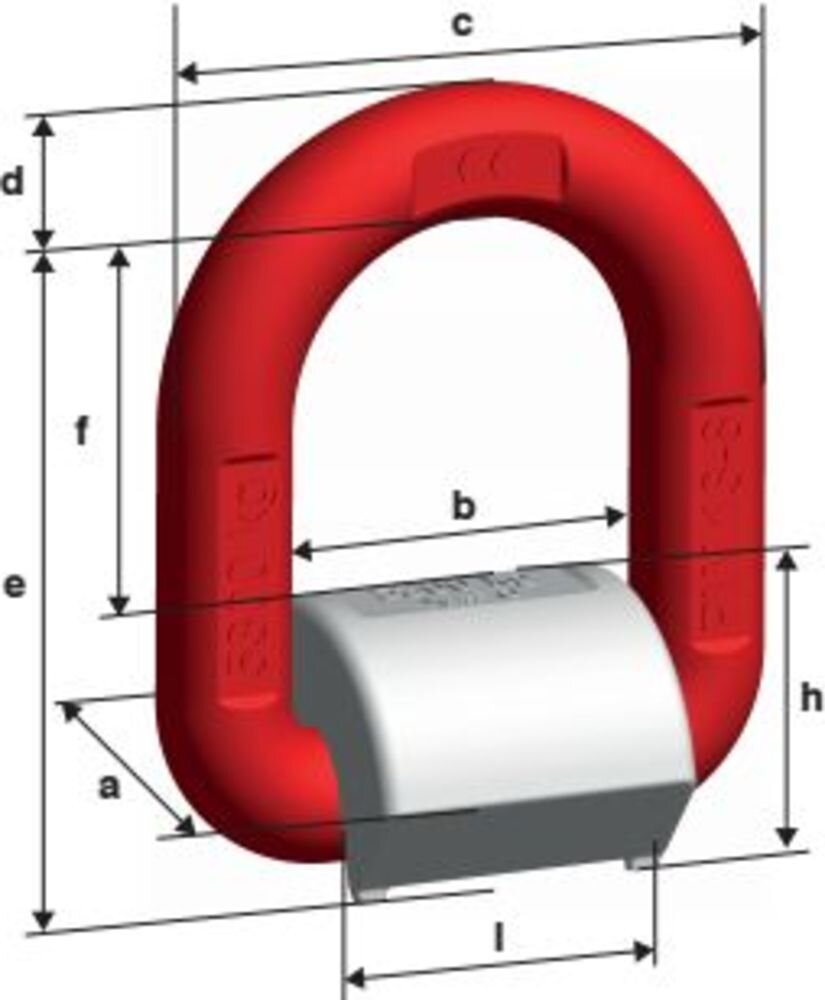

e (mm) f (mm) h (mm) l (mm) Gewicht
kg
CAD
11.4192458 PLE/N 6 1,12 36 40 11 67 42 26 35 0,31
11.4192459 PLE/N 8 2 37 42 13 73 45 28 37 0,4
11.4192460 PLE/N 10 3,15 41 45 16,5 80 47 34 40 0,63
11.4164471 PLE/N 13 5,3 61 55 22 97 53 44 50 1,46
11.4192462 PLE/N 16 8 63 70 25 120 73 48 64 2,3
11.4192463 PLE/N 22 15 89 97 33 163 92 70 90 5,4

Download CAD

Beschreibung

CAD
Download
Anschlagart


Strangzahl

1
1
2
2
2
2
3+4
3+4
2
3+4
Neigungswinkel

90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
Code
Tragfähigkeit










t









PLE/N 6
1,12
1,12
2,24
2,24
1,5
1,12
2,3
1,6
1,12
1,12
PLE/N 8
2
2
4
4
2,8
2
4,2
3
2
2
PLE/N 10
3,15
3,15
6,3
6,3
4,4
3,15
6,6
4,7
3,15
3,15
PLE/N 13
5,3
5,3
10,6
10,6
7,4
5,3
11,2
7,9
5,3
5,3
PLE/N 16
8
8
16
16
11,3
8
16,9
12
8
8
PLE/N 22
15
15
30
30
21
15
31,8
22,5
15
15
