Allgemein: Belastbar in alle Richtungen. Das Aufnahmeglied ist 360 Grad dreh- und 180 Grad schwenkbar. Der kugelgelagerte Wirbel richtet sich unter Last selbstständig aus.

Vorteile:
Alle Vorteile des Anschlagwirbels THEIPA Point werden hier ebenfalls berücksichtigt.
- In der Regel ist die Gewindetiefe 1,25 x d.
- Die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°.
- Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen.
- Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.
- Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.

  • Material: Öse und Wirbel aus legiertem Stahl der Güteklasse 10.
  • Kennzeichnung: WLL.
  • Oberfläche: Lackiert
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

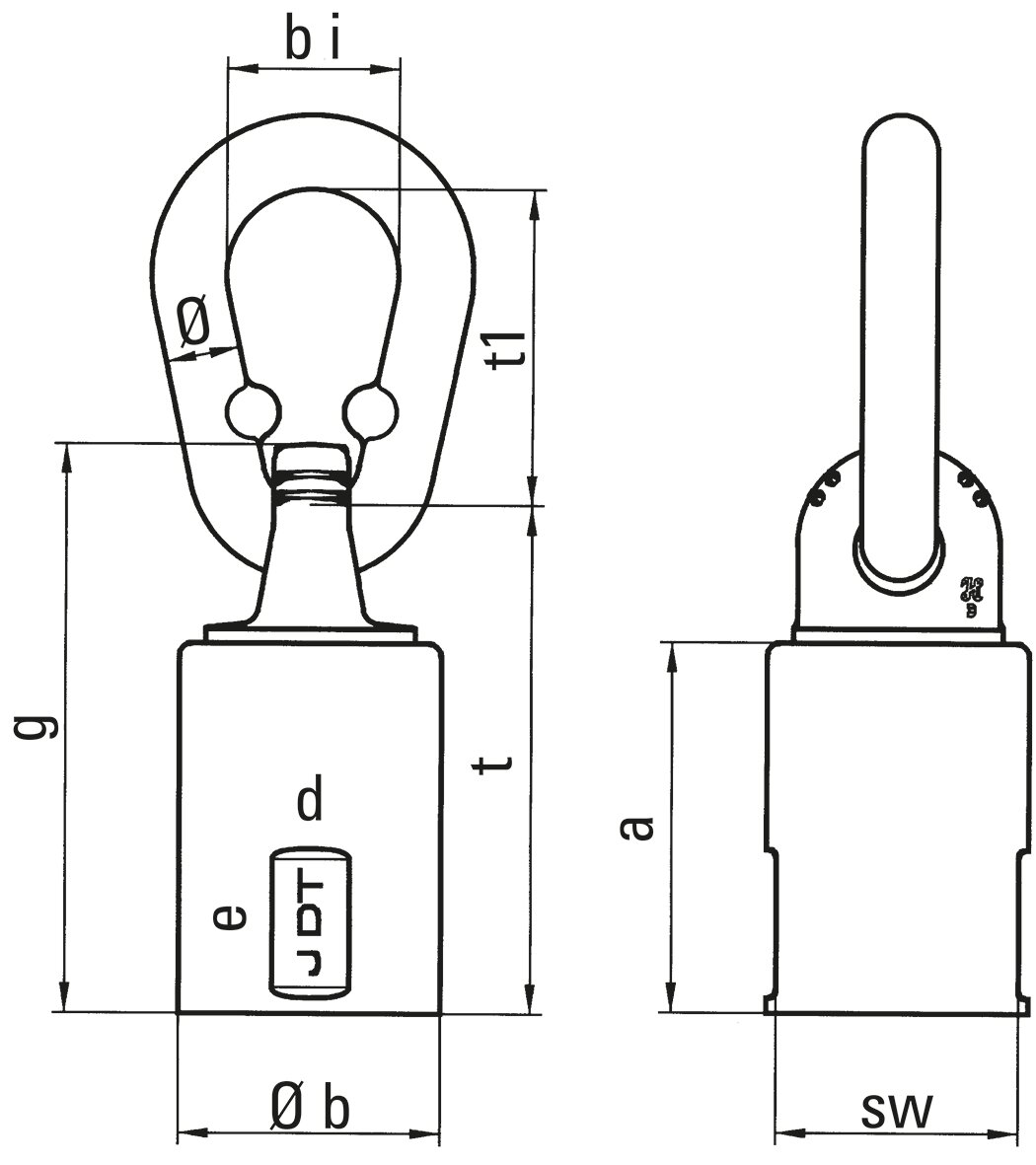

Artikel-Nr. Modell WLL direkt (t) Gewinde d x e (mm) Anzugsmoment
Nm
Gewindesteigung Schlüsselweite (mm) Aufnahmeglied Ø x t1 x b1i A
mm
Ø b (mm) g (mm) t (mm) Gewicht
kg
CAD
11.420381800000 TP-F 0,5 1,4 M 12x15 15-40 1,75 34 13x55x32 45 36,5 73 66 0,61
11.420381801000 TP-F 1 2,8 M 16x20 45-130 2 34 13x55x32 52 36,5 80 73 0,65
11.420381802000 TP-F 1,7 5 M 20x25 100-170 2,5 46 16x70x34 66 52 106 95 1,5
11.420381804000 TP-F 2,1 8 M 24x30 190-280 3 50 18x85x45 80 57 120 108 2,15
11.420381806000 TP-F 3,2 12 M 30x40 230-400 3,5 65 20x85x45 94 70 148 131 3,7
11.420381808000 TP-F 5 15 M 36x45 270-600 4 75 23x115x6 107 80 164 145 5,75

Download CAD

Beschreibung

CAD
Download



Anschlagart




Strangzahl
1
1
2
2
2

3+4
3+4
Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Typ
Tragfähigkeit








t







TP-F 0,5
1,4
0,5
2,8
1,0
0,7
0,5
1,0
0,75
TP-F 1
2,8
1,0
5,6
2,0
1,4
1,0
2,12
1,5
TP-F 1,7
5,0
1,7
10,0
3,4
2,4
1,7
3,55
2,5
TP-F 2,1
8,0
2,1
16,0
4,0
2,8
2,1
4,25
3,15
TP-F 3,2
12,0
3,2
24,0
6,4
4,25
3,15
6,7
4,75
TP-F 5
15,0
5,0
30,0
10,0
6,7
5,0
10,0
7,5
Bei unsymetrischer Belastung gelten für die 2- und 3/4-strängigen Anschlagpunkte die Tragfähigkeiten 1-strängig bei 90o.
