Allgemein: Die PLGW-SN Ringmutter ist die logische Fortsetzung des Erfolgsprodukts PLGW von pewag. Sie funktioniert nach demselben Prinzip der werkzeuglosen Montage und ist somit weltweit einzigartig. Sie kommt beispielsweise dort zur Anwendung, wo statt eines Gewindes ein Gewindebolzen an der Last vorhanden ist. Alternativ besteht die Möglichkeit, den Anschlagpunkt PLGW-SN mit einer Standardschraube in einer Durchgangsbohrung zu befestigen. Beim PLGW-SN haben Sie hierbei den Vorteil, dass bei unterschiedlicher Materialstärke der gleiche Anschlagpunkt zum Einsatz kommt. Sie benötigen nur Standardschrauben mit unterschiedlichen Längen.

  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: WLL und individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

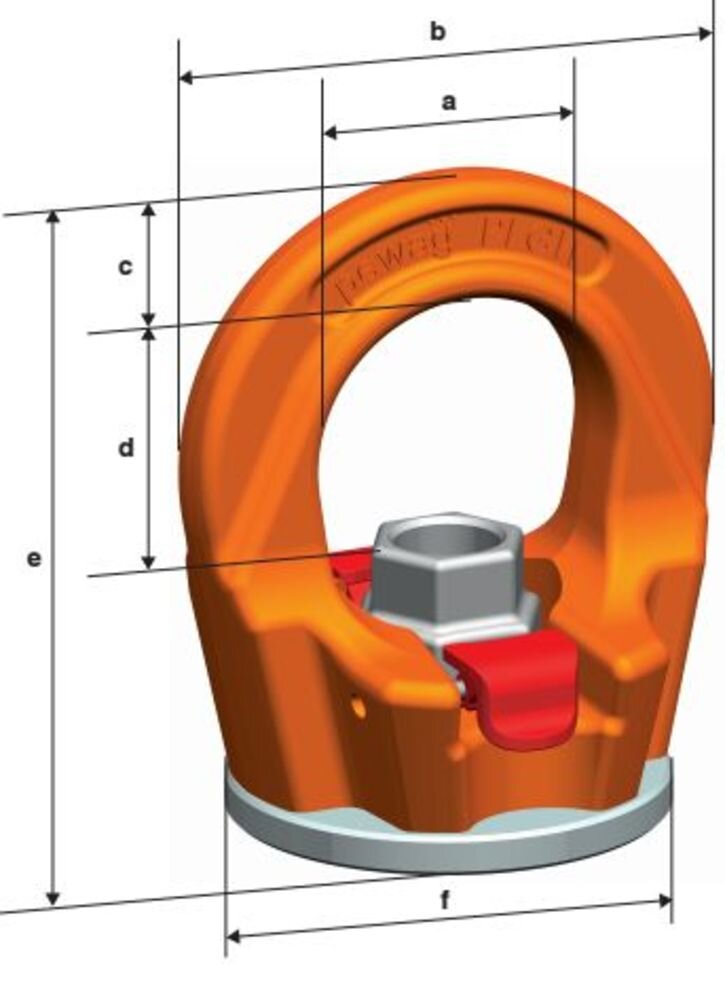

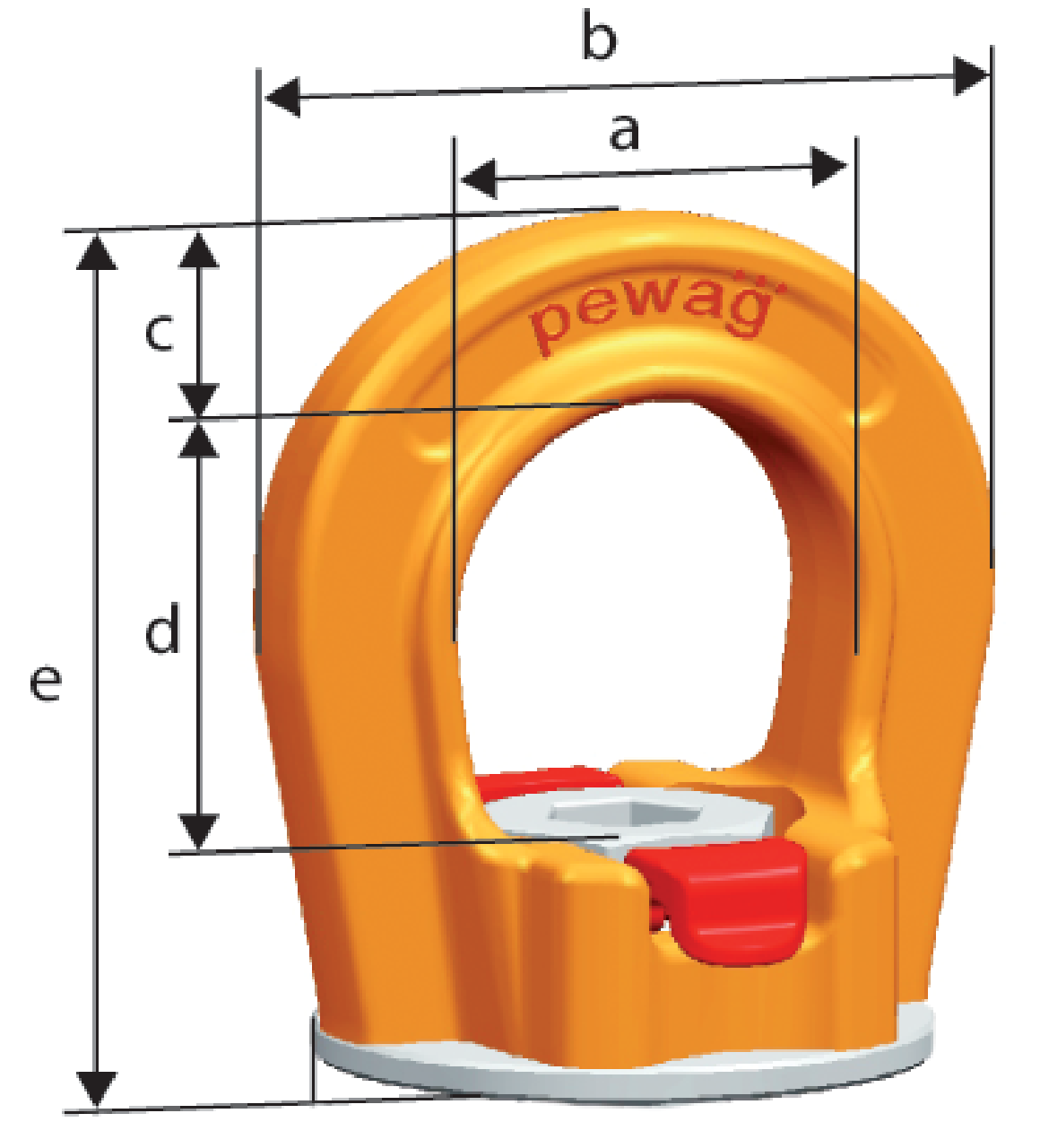

Art. Nr. Modell WLL
t
Gewinde A (mm) B (mm) C (mm) D (mm) e (mm) Ø f (mm) Gewicht
kg
CAD
11.428441 PLGW-SN 0,3 t 0,3 M8 25 45 10 21 55 35 0,17
11.428449 PLGW-SN 0,5 t 0,5 M10 25 45 10 21 55 35 0,17
11.4298428 PLGW-SN 0,7 t 0,7 M12 30 55 12 25 65 43 0,28
11.4298783 PLGW-SN 1,5 t 1,5 M16 35 64 14 29 72 50 0,42
11.4298784 PLGW-SN 2,3 t 2,3 M20 40 69 16 34 80 54 0,5
11.4298785 PLGW-SN 3,5 t 3,5 M24 50 86 18 40 95 69 1
11.4298185 PLGW-SN 4,9 t 4,9 M30 60 110 25 47 115 90 2

Download CAD

Beschreibung

CAD
Download
Anschlagart




Strangzahl
1
1
2
2
2
2
3+4
3+4
2
3+4


Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.
unsymm.

Code Gewinde
Tragfähigkeit (t)
mm









PLGW-SN 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
12
PLGW-SN 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
12
PLGW-SN 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
14
PLGW-SN 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
19
PLGW-SN 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
22
PLGW-SN 3,5 t
M24
6,5
3,5
13
7
4,9
3,5
7,4
5,2
3,5
3,5
27
PLGW-SN 4,9 t*
M30
12
4,9
24
9
6,9
4,9
10,3
7,3
4,9
4,9
36
*Weitere Tragfähigkeiten künftig verfügbar.
