Allgemein: Die Ringschraube PLGWI ist die rostbeständige Variante des Anschlagpunkts PLGW. Ausgestattet mit den gleichen Vorteilen hinsichtlich Maßen und Montage, erweitert der PLGWI die Anwendungsmöglichkeiten enorm. Den Anschlagpunkt PLGWI gibt es in der Variante „Supreme“ mit der patentierten werkzeuglosen Montagemöglichkeit, und in der Variante „Basic“. Bei dieser wird zur Befestigung und beim Entfernen ein Innensechskantschlüssel als Werkzeug benötigt.

Material: Ring, Schraube und Hülse sind aus Material 1.4462 (Duplex) hergestellt d.h. Version Basic ist rein aus Duplex gebaut. Die Teile des Sperrsystem (Version Supreme) sind aus rostbeständigem Material hergestellt.

Die weiteren Vorteile des Anschlagpunkts PLGWI gegenüber einer handelsüblichen DIN 580 Ringschraube:
• wesentlich höhere Tragfähigkeit bei gleicher Gewindegröße.
• 360° drehbar - in Belastungsrichtung einstellbar.
• in allen Richtungen 4-fache Sicherheit gegen Bruch.
• 100% rissgeprüfte Schraube.
• erweiterte Einsatzmöglichkeiten durch Verwendung eines Duplex-Stahls mit höherer Rostbeständigkeit. PRE/N-Wert von ca. 34 bei Variante „Basic“ (Der PRE/N-Wert bestimmt die Legierungszusammensetzung, und damit die Korrosionsbeständigkeit.)

Beigepackt ist eine Betriebsanleitung; diese beinhaltet neben Bedienungshinweisen eine Tabelle mit den zulässigen Tragfähigkeiten je nach Anschlagart, Stranganzahl und Neigungswinkel.

  • Kennzeichnung: WLL, Gewindeabmessungen und individuelle Seriennummer.
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

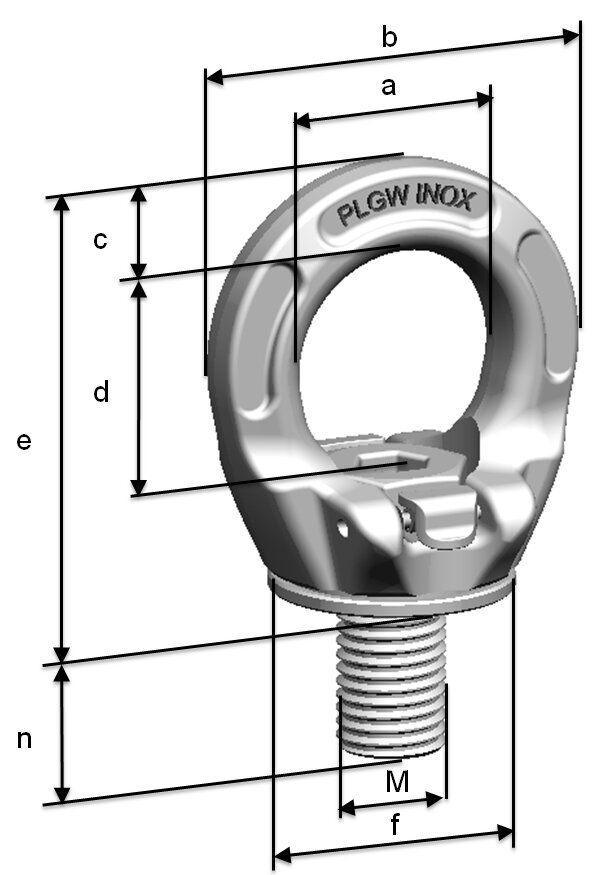

Gewinde n (mm) A (mm) B (mm) C (mm) D (mm) e (mm) Ø f (mm) Gewicht
kg
CAD
11.4434721 Supreme 2 M20 30 40 72 17 40 80 45 0,6
11.4473500 Basic 2 M20 30 40 72 17 40 80 45 0,6

Download CAD

Beschreibung

CAD
Download
Anschlagart



Strangzahl
1
1
2
2
2
2
3+4
3+4
2
3+4

Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Gewinde
Anzugsmoment
Tragfähigkeit










mm
Nm
t
mm









M20
Kann von Hand
angezogen werden

3,8
2
7,6
4
2,8
2
4,2
3
2
2
12
