Anschlagwirbel PLAW

Produktinformationen "Anschlagwirbel PLAW"

Allgemein: 360° drehbarer Anschlagpunkt. Lastbügel 130° belastbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder. Ebenfalls austauschbar ist die unverlierbare Innensechskant-Sonderschraube, Festigkeitsklasse 10.9, 100% rissgeprüft sowie mit Chrom VI-freiem Korrosionsschutz, gekennzeichnet mit Tragfähigkeit und Gewindegröße. Pewag winner profilift alpha ist mit 4-facher Sicherheit gegen Bruch in alle Richtungen belastbar. Pewag winner profilift alpha ist mit metrischem oder UNC-Gewinde erhältlich, mit metrischem Gewinde ist pewag winner profilift alpha auch mit maßgefertigten Gewindelängen lieferbar.

Kennzeichnung: Tragfähigkeit, Gewindeabmessungen und individuelle Seriennummer.

Erlaubte Anwendung:
Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 1.

Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 2)
• Bei Anliegen an Kanten oder Flächen (Bild 3)
Lastbügel muss vor Belastung in Zugrichtung eingestellt werden – nicht unter Last drehen. Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.

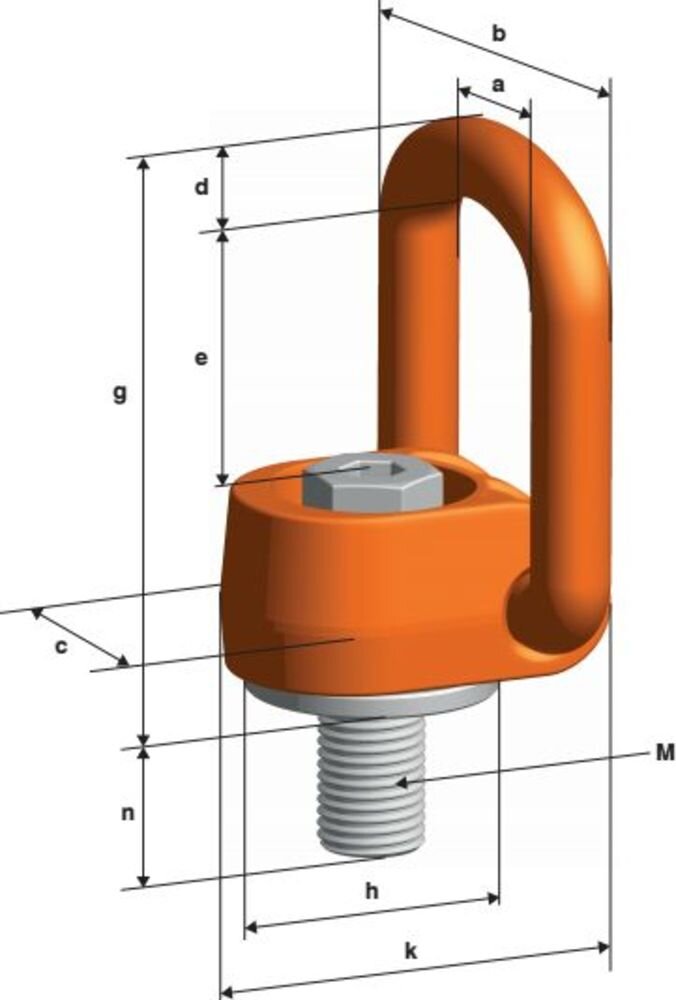

Die Ermittlung der benötigten Gewindelänge (L):
L= H + S + K + X

H = Materialhöhe
S = Dicke der Beilagscheibe
K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
X = Schraubenüberstand (doppelte Steigung der Schraube)
L max. = n max.

Bitte bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge die benötigten Gewindelänge „L“ bekannt geben.

Pewag bietet neben den Standard- und maximalen Gewindelängen auch speziell angepasste Gewindelängen an. Die gelieferten kundenspezifischen und maximalen Gewindelängen beinhalten eine Unterlegscheibe und eine rissgeprüfte, korrosionsgeschützte Mutter.


Material: Legierter Stahl der Güteklasse 10.
Kennzeichnung: nach Norm, CE-Kennzeichnung, WLL, Gewindegröße und eine individuelle Seriennummer.
Oberfläche: Lackiert.
Standard: EN 1677-1 außer Klasse/WLL
Sicherheitsbeiwert: 4:1
Produktnummer Tragfähigkeit Code Gewinde Gewicht kg Lagerbestand Stückpreis Cad Blueprint Kaufen
