Merkmale

  • Typ A hat einen Kolben mit Einstellspindel, so dass die minimale Höhe einfach verändert werden kann
  • Typ AT besitzt zwei Kolben für eine größere Hubhöhe
  • Überlastsicherung durch Überdruckventil
  • Für die Typen über 10kg Eigengewicht haben die Modelle einen Tragbügel
  • Die ballenförmige Standfläche (*) vermindert die Seitenkräfte
  • Einsetzbar in Temperaturen von - 20°C bis +70°C
  • Die Modelle sind nur für den vertikalen Hubeinsatz geeignet
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13157, DIN 76024
  • Warnhinweis: Nicht geeignet für Dauerbelastung und Verwendung in Umgebungen mit Laugen, Säuren usw.
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

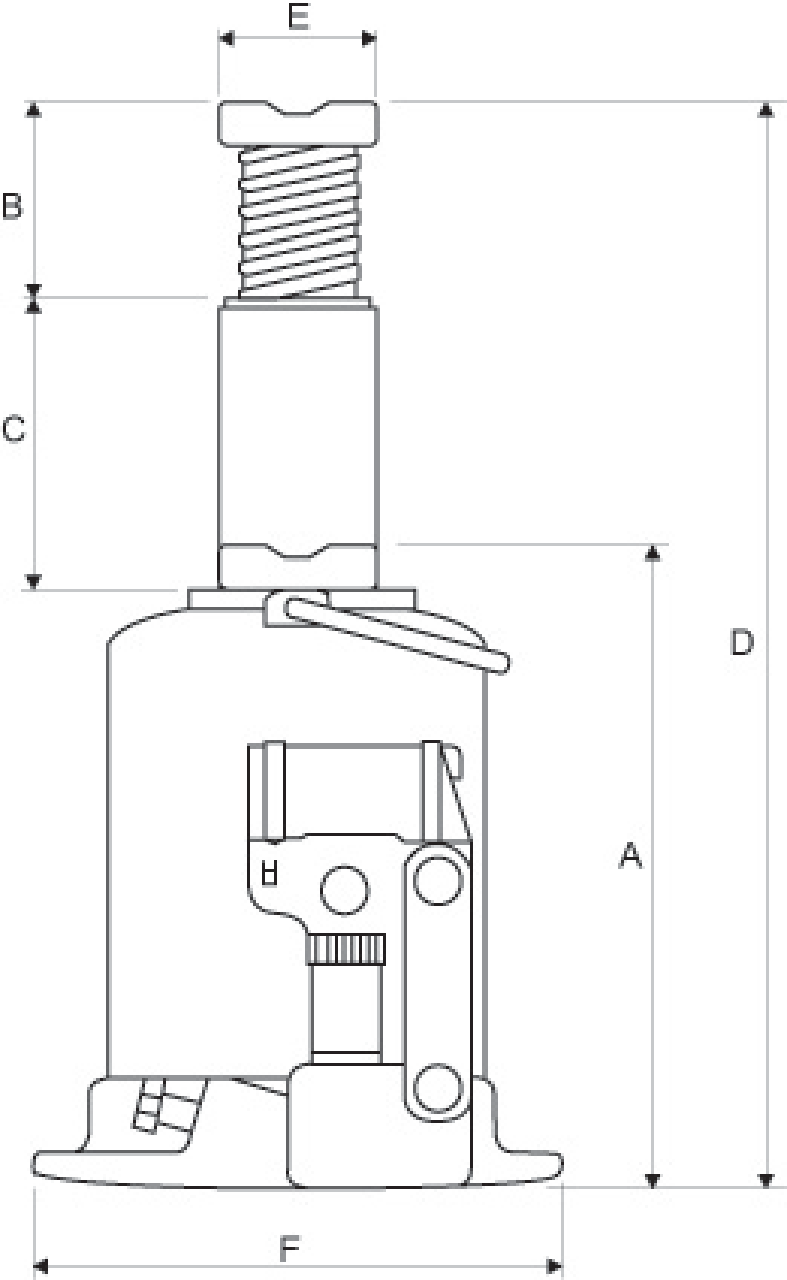

Artikel-Nr. Code WLL Modell A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Gewicht CAD
2705001 8717365012891 2 A2-170 170 92 115 377 28 103 x 105 2,9
2707001 8717365013027 3 ATDX3-185* 185 - 215 400 R50 126 x 93 4,2
2705003 8717365012907 3,5 A3.5-170 170 92 115 377 28 103 x 105 2,9
2705005 8717365012914 5 A5-212 212 100 150 462 40 110 x 110 3,9
2707003 8717365013041 5 AT5-215* 215 - 305 520 43 134 x 120 6,3
2705007 8717365012921 8 AX8-220* 220 110 150 480 48 124 x 122 5,7
2705009 8717365012938 10 A10-220* 220 110 150 480 48 124 x 122 5,7
2707007 8717365013058 10 ATG10-200* 200 68 262 530 43 164 x 160 8,8
2705011 8717365012945 12 A12-230* 230 110 157 497 48 134 x 120 7,1
2707009 8717365013072 12 ATPX12-230 230 85 255 570 48 176 x 185 12,2
2705013 8717365012952 15 AX15-230* 230 110 155 495 60 139,5 x 130 8,3
2705015 8717365012969 20 AX20-240* 240 110 155 505 60 164 x 160 10,7
2705017 8717365012976 25 AH25-240* 240 118 157 515 65 185 x 176 13,1
2705019 8717365012983 30 A30-240* 240 100 142 482 65 185 x 176 14,5
2705021 8717365012990 50 A50-250 250 - 155 405 72 290 x 235 33
2705023 8717365013003 100 AX100-300 300 - 150 450 95 330 x 295 87
