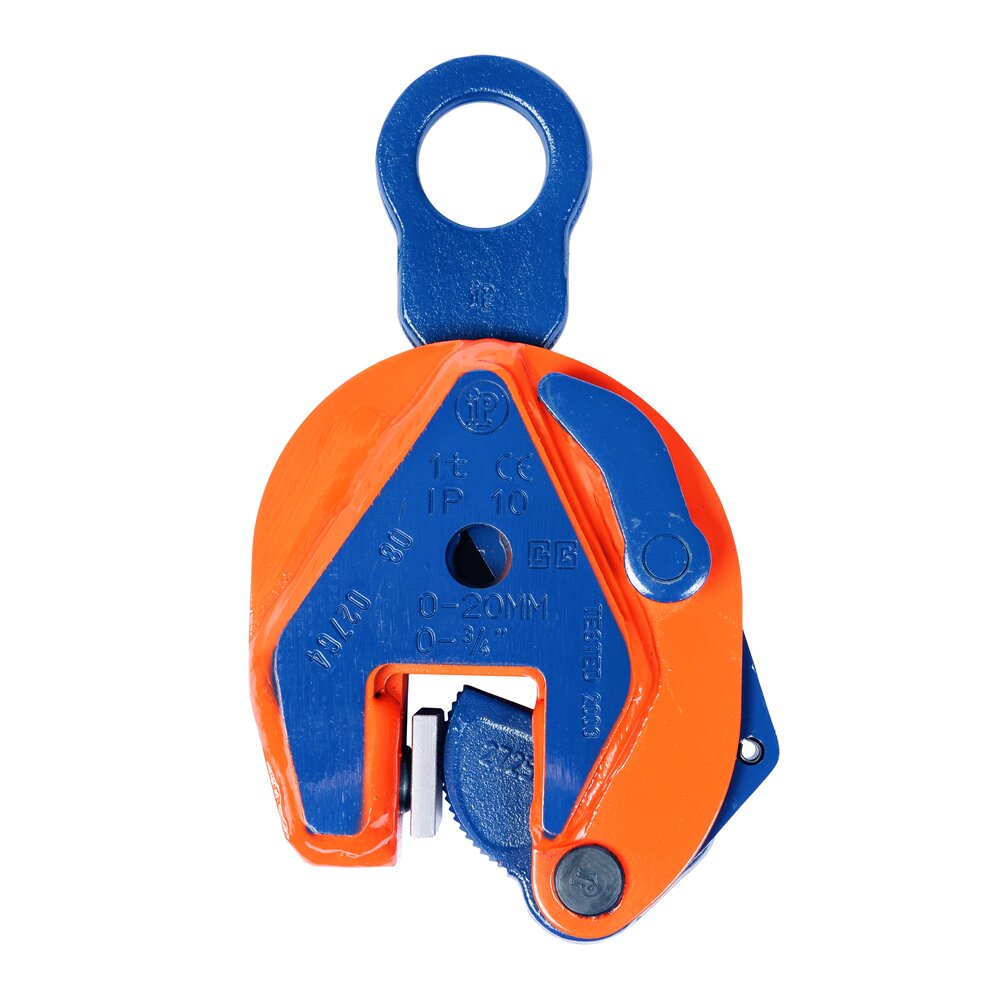

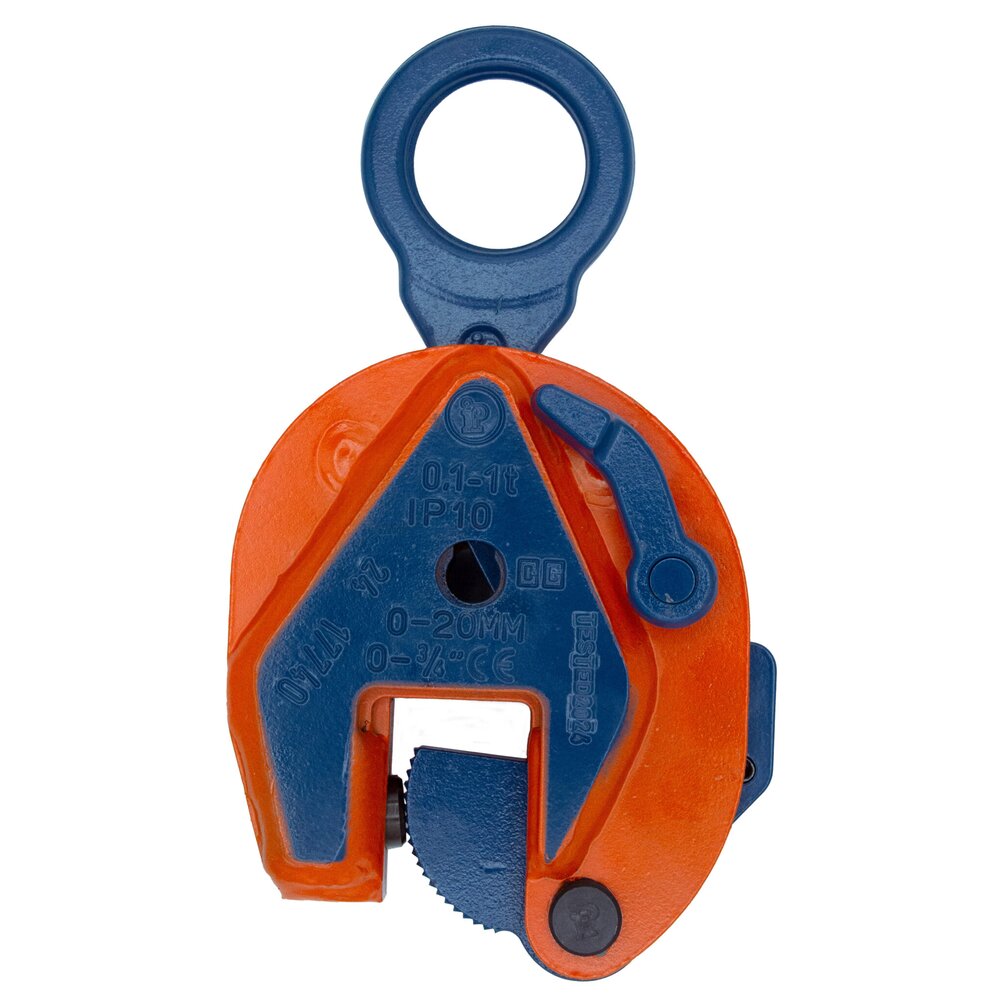

Die vertikale Hebeklemme IP10 eignet sich zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. Normalerweise verwendet als Einzel-Lastaufnahmemittel oder in Verbindung mit einer Traverse und mehreren Anschlagsträngen.
Mehrere Bauformen erhältlich:
• IP10 – Standardklemme für Materialien mit einer Oberflächenhärte bis 363HV10 (345 HB).
• IP10J – Größere Maulweite
• IP10S – Zur Verwendung mit Edelstahl
• IP10H – Zur Verwendung mit Materialien mit einer Oberflächenhärte bis 472HV10 (450 HB).
Eigenschaften
- Erhältlich in Kapazitäten von 0.5 bis 30 Tonnen.
- Höhere Arbeitsbelastungsgrenzen sind auf Anfrage erhältlich.

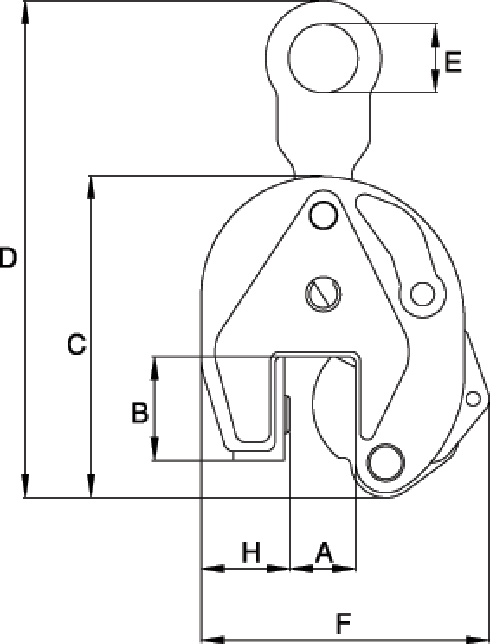

- Eine große Auswahl an Backenöffnungen ist verfügbar: 0 bis 155 mm.
- Geschweißter Körper aus legiertem Stahl für höhere Festigkeit und kleinere Abmessungen. Geschmiedete Legierungsteile, wo erforderlich.
- Individuell geprüft bis zum 2-fachen der Betriebslastgrenze mit Zertifizierung.
- Benutzerhandbuch und Prüfzertifikat liegen jeder Klemme bei.

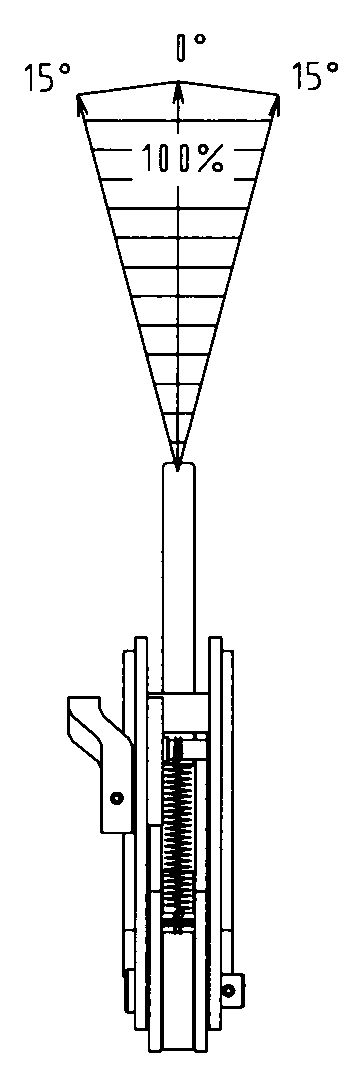

- Voller 180°-Drehbereich für Materialtransfer, Drehen oder Bewegen.
- Möglichkeit der Verriegelung offen, der Verriegelung geschlossen, mit Riegel zur Vorspannung des Materials und anschließender Freigabe des Materials.
- Für Plattenoberflächenhärte bis 279HV10, nur 5% min. WLL benötigt.
- Wartungs- und Reparatursätze sind erhältlich.
- Alle Größen sind mit RFID EQUIPPED ausgestattet.
- Material: Legierter Stahl.
- Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
- Oberfläche: Orange/blau lackiert.
- Standard: EN 13155
- Hinweis: Eine Mindestbelastung von 10% des WLL ist erforderlich. Mit Ausnahme von WLL 500 kg, für die eine Mindestlast von 5% der WLL erforderlich ist.
- Sicherheitsbeiwert: 4:1
