Allgemein: Gießereihaken sind Haken mit einer größeren Öffnung ohne Sicherheitsverriegelung, die häufig in Gießereien verwendet werden.  Prüfen Sie immer, ob Haken ohne Sicherheitsverriegelung für Ihre Anwendung zulässig sind.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Herstellercode, Nenngröße und Güteklasse.
  • Temperaturbereich: -40°C bis 380°C
  • Oberfläche: Lackiert.
  • Standard: EN 818-4
  • Warnhinweis: Darf nicht wärmebehandelt werden!
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

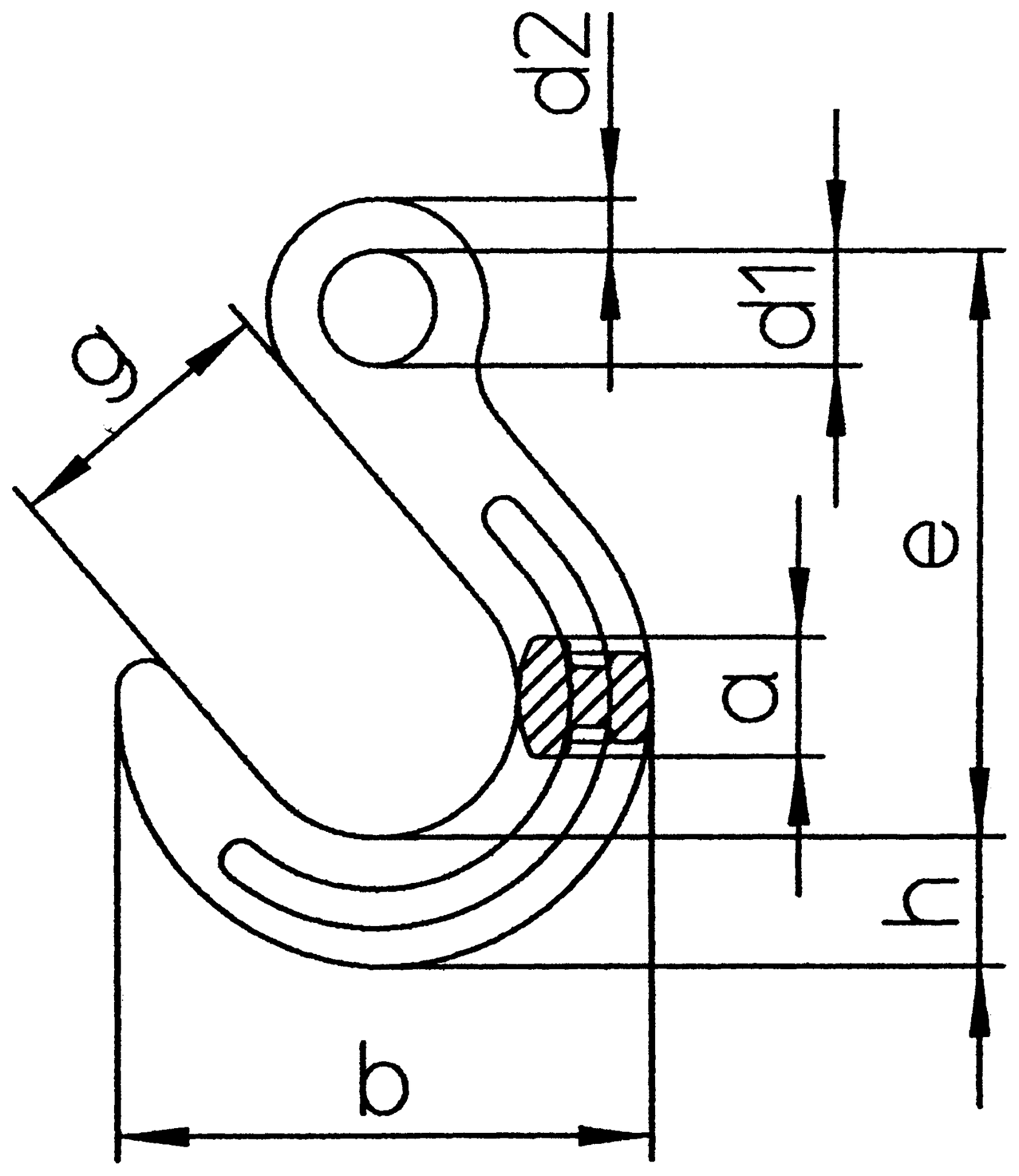

Artikel-Nr. Code WLL
t
Für Kettendurchmesser (mm) A
mm
B
mm
D1
mm
D2
mm
e (mm) g (mm) h (mm) Gewicht
kg
CAD
04.58GHS08 GH/S-7/8 2,5 7-8 25 118 24 11 131 64 29 0,92
04.58GHS10 GH/S-10 4 10 32 143 31 14 158 76 35 1,8
04.58GHS13 GH/S-13 6,7 13 40 170 39 17 190 89 42 2,8
04.58GHS16 GH/S-16 10 16 46 200 47 22 224 102 50 5
04.58GHS20 GH/S-19/20 16 19-20 54 231 56 28 260 114 61 7,6
