KWB





Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL
t

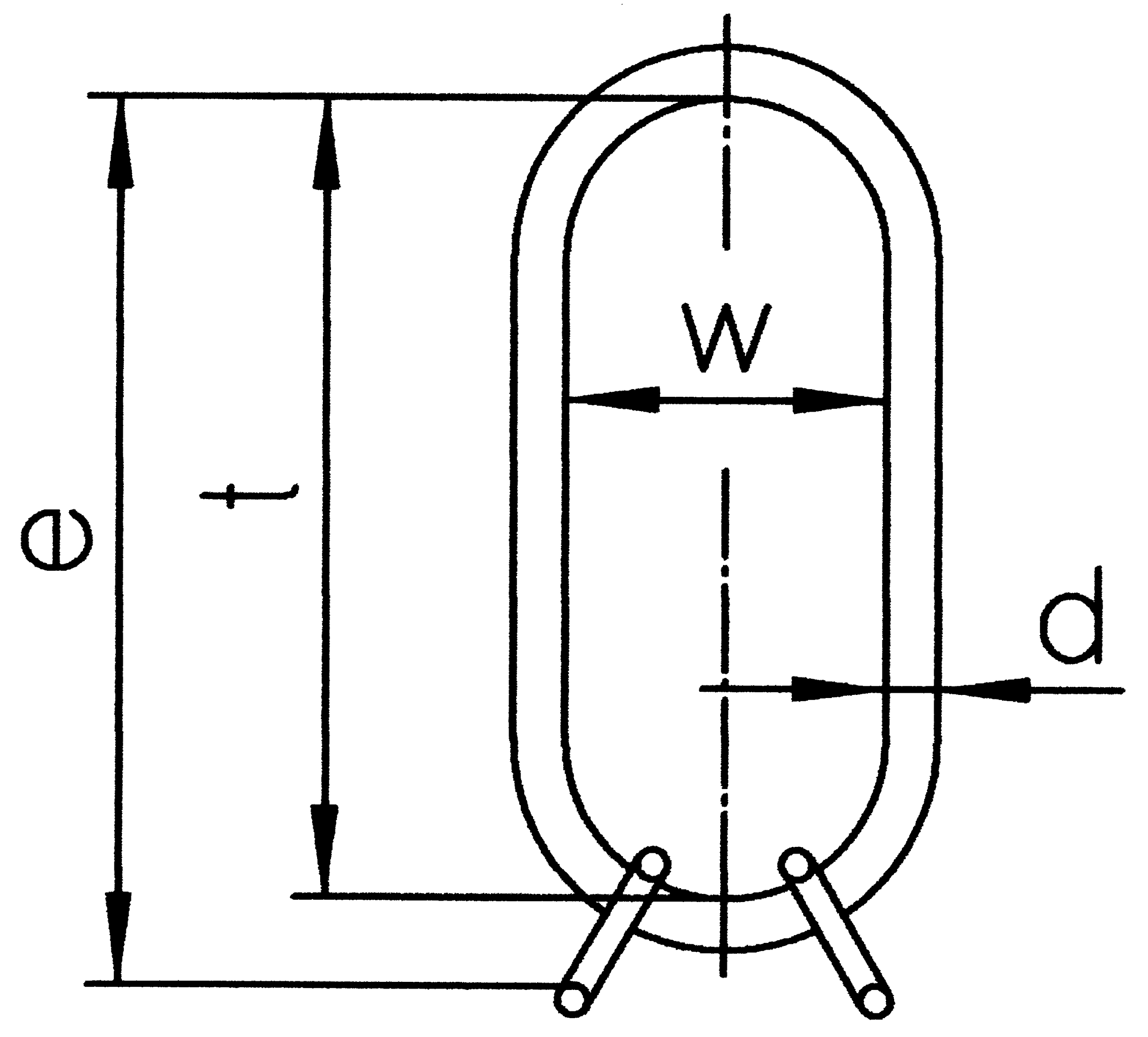

W (mm) Für Güteklasse 10 Ketten Ø 2-Strang (mm) Für Güteklasse 10 Ketten Ø 3-4-Strang (mm) Passend für Lasthaken DIN 15401 bis Nr. D
mm
e (mm) t (mm) Gewicht
kg
CAD
04.04GLS406 GL/S2-6/7/8/4-6-10 3,55 180 6-7-8 6 25 23 394 340 3,5
04.04GLS408 GL/S2-10/4-7/8-10 5,6 180 10 7-8 25 27 410 340 5,1
04.04GLS410 GL/S2-13/4-10-10 9,5 180 13 10 25 33 425 340 8
04.04GLS413 GL/S2-16/4-13-10 14 180 16 13 25 40 455 340 12,3
04.04GLS416 GL/S2-19/4-16-10 21,2 180 19 16 25 40 480 340 13,8
