Allgemein: Standard-Kranunterflasche mit 3-Seilrollen für zahlreiche Krantypen wie zum Beispiel Hallenkrane, Mobil- und Raupenkrane. Diese Unterflasche ist die richtige Wahl für Anwendungen, bei denen der häufige Wechsel der Unterflasche oder große Hubhöhen eine untergeordnete Rolle spielen. Ausgerüstet mit wartungsfreien abgedichteten Rollenlagern.
- Sicherheitsfaktor 4:1.
- Hochfeste geschmiedete DIN Lasthaken
- Stahlgußseilrollen mit graphitgeschmierter Seilrille
- Robuste Seitenschilder
- Einsatztemperaturen von -40 bis +80°C.
- Schmierung an der Hakenaufhängung
- Kurze Bauhöhe für größere Hubhöhe
- Sicherheitsfalle mit Sicherheitssplint
- C3M Lackierung in Signalgelb

Optionen:
- Doppelhaken
- Doppelhaken mit Schäkelaufnahme
- Vierfachhaken.
- Schäkelblech

Hinweis: Gerne bieten wie Ihnen Ihre individuelle Sonderlösung an!

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
WLL
t

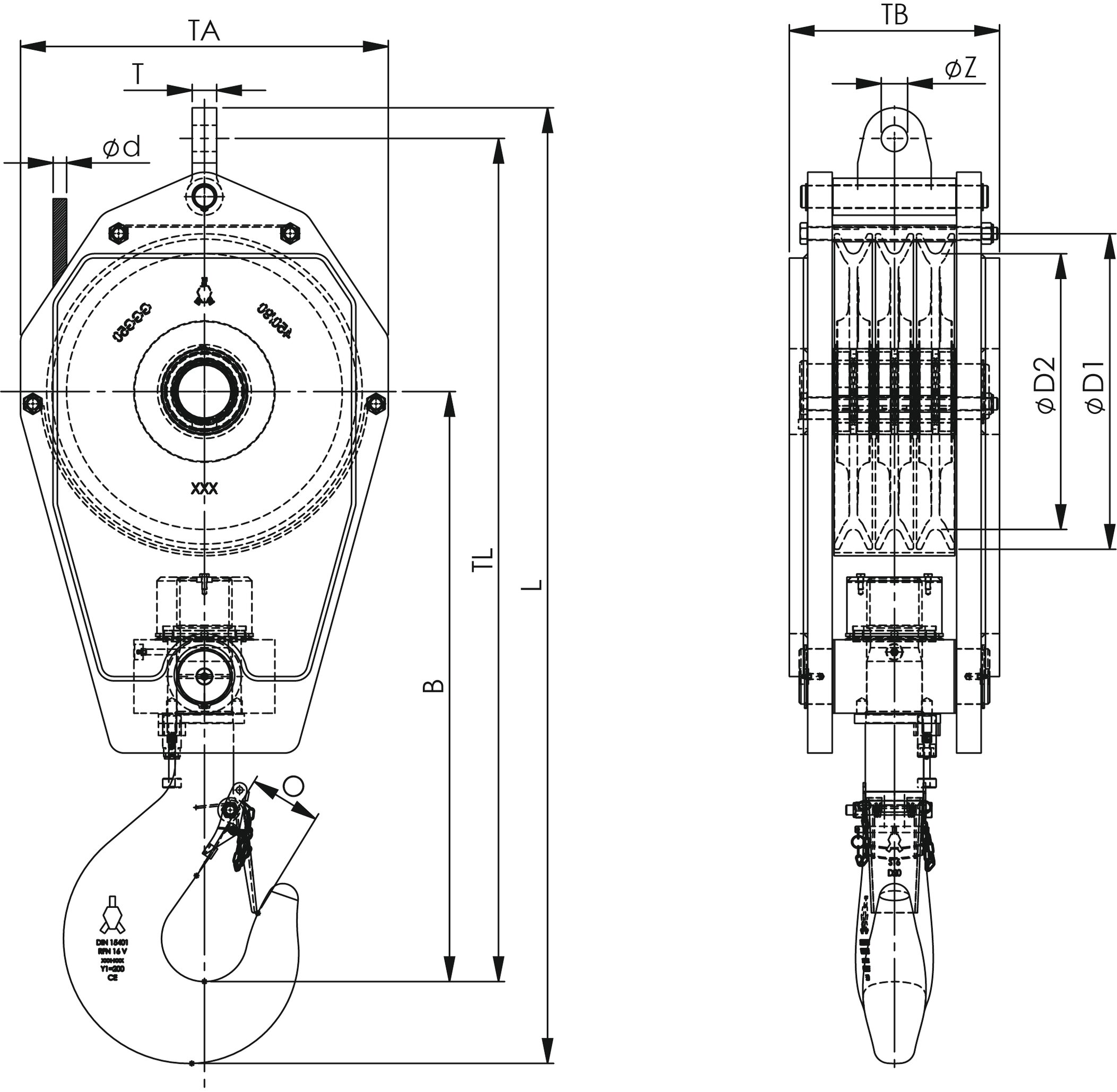

Modell Nr. für Drahtseil Ø (mm) Haken Nenngröße Ø D1 (mm) Ø D2 (mm) B (mm) O (mm) TA (mm) TB (mm) TL (mm) L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
25 SRB 260 .14 .3 .25 .E 14 8 300 260 658 69 400 260 953 1.088 28 32 210
25 SRB 260 .16 .3 .25 .E 16 8 300 260 658 69 400 260 953 1.088 28 32 210
29 SRB 285 .16 .3 .29 .E 16 8 325 285 668 69 400 270 978 1.113 28 32 210
29 SRB 320 .16 .3 .29 .E 16 8 365 320 713 69 450 240 1.048 1.183 28 32 225
32 SRB 355 .19 .3 .32 .E 19 10 410 355 753 76 500 262 1.093 1.244 35 37 325
40 SRB 360 .19 .3 .40 .E 19 12 410 360 839 84 500 362 1.179 1.342 35 37 455
40 SRB 400 .22 .3 .40 .E 22 12 460 400 864 84 570 353 1.244 1.412 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 353 1.244 1.426 40 43 500
50 SRB 400 .22 .3 .50 .E 22 16 460 400 864 97 570 373 1.244 1.426 40 43 540
63 SRB 450 .22 .3 .63 .E 22 16 515 450 963 97 600 343 1.376 1.558 40 43 680
63 SRB 450 .24 .3 .63 .E 24 16 515 450 963 97 600 383 1.376 1.568 45 52 770
63 SRB 450 .26 .3 .63 .E 26 16 515 450 963 97 600 383 1.376 1.568 45 52 770
80 SRB 528 .26 .3 .80 .E 24 20 595 528 1.132 110 710 462 1.612 1.822 45 52 1.270
80 SRB 528 .26 .3 .80 .E 26 20 595 528 1.132 110 710 462 1.612 1.822 45 52 1.270
100 SRB 528 .26 .3 .100 .E 26 25 595 528 1.223 132 710 462 1.683 1.913 45 52 1.270
100 SRB 528 .28 .3 .100 .E 28 25 595 528 1.223 132 710 462 1.683 1.923 50 59 1.270
125 SRB 670 .28 .3 .125 .E 28 25 760 670 1.353 132 870 642 1.918 2.158 50 59 2.900
125 SRB 670 .32 .3 .125 .E 32 25 760 670 1.353 132 870 642 1.918 2.163 60 66 2.900
