Allgemein: Der McKissick-Klappblock 419 Light Champion von Crosby ist ein mit einem Schäkel ausgestatteter Klappblock. Er ist von WLL 2 bis 15 T erhältlich. Er kann mit Bronzebuchse (BB) und ab WLL 8 T auch mit Rollenlager (RB) geliefert werden.

Eigenschaften:

  • Der Bolzen zum Öffnen wird beibehalten, um sicherzustellen, dass keine Bolzen verloren gehen.
  • Die Öffnungsfunktion ermöglicht das einfache Einführen des Seils ohne Einscherung oder bei aufgehängtem Block.
  • Der Mittelbolzen ist mit einer Druckschmierverbindung ausgestattet.
  • Alle Größen verfügen über Seilscheibenrillen, die für eine Reihe von Seildurchmessern geeignet sind.
  • Erfüllt oder übertrifft alle Anforderungen der ASME B30.26, einschließlich der Anforderungen an die Duktilität, den Konstruktionsfaktor, die Prüfkraft und die Temperatur.
  • Erfüllt andere kritische Leistungsanforderungen, einschließlich Ermüdungslebensdauer und Materialrückverfolgbarkeit, die von ASME B30.26 nicht behandelt werden.
  • Ausführung: Eine Öffnungsfunktion ermöglicht das Einlegen des Seile im eingebauten Zustand. Haltefeder gegen Verlust des Bolzens. Ausstattung mit Kugel- oder Bronzegleitlager möglich.
  • Material: Geschmiedeter Stahl.
  • Kennzeichnung: CE-Kennzeichnung, Typ, Tragfähigkeit, Seil- und Scheibendurchmesser.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t
Seilrollendurchmesser
mm

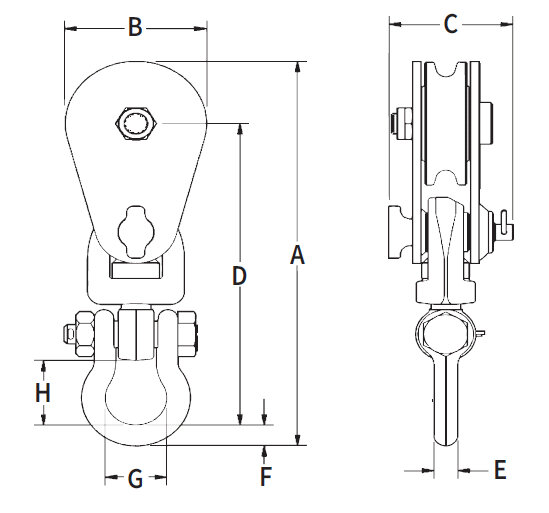

Kugellagertyp Seildurchmesser (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
16.15109037 419 w/eye 2 76 BB 8-10 220 76 67 168 14 14 35 35 1,8
16.15109091 419 2 76 BB 8-10 235 76 67 185 13 13 34 40 2,3
16.15109064 419 4 114 BB 10-13 340 108 79 268 16 18 43 51 5,4
16.15109153 419 8 152 RB 16-19 481 152 106 373 32 32 76 88 12,7
16.15109126 419 8 152 BB 16-19 481 152 106 373 32 32 76 88 12,7
16.15109224 419 8 203 BB 16-19 533 206 106 398 32 32 76 88 15
16.15109251 419 8 203 RB 16-19 533 206 106 398 32 32 76 88 15
16.15109359 419 8 254 RB 16-19 586 257 106 425 32 32 76 88 19,5
16.15109322 419 8 254 BB 16-19 586 257 106 425 32 32 76 88 19,5
16.15169347 419 8 305 RB 16-19 657 308 106 471 32 32 76 88 24,9
16.15202961 419 8 305 BB 16-19 657 308 106 471 32 32 76 88 24,9
16.15109420 419 8 356 BB 16-19 695 359 106 484 32 32 76 88 30,4
16.15109457 419 8 356 RB 16-19 695 359 106 484 32 32 76 88 30,4
16.15109625 419 15 406 RB 19-22 806 409 129 559 38 44 79 79 59
16.15109607 419 15 406 BB 19-22 806 409 129 559 38 44 79 79 59
16.15109661 419 15 457 RB 22-26 841 460 129 565 38 44 79 79 72,1
16.15109643 419 15 457 BB 22-26 842 460 129 559 38 44 79 78 72,1

BB = Bronzelager

RB = Kugellager
