Crosby

Allgemein: Der McKissick-Klappblock 418 Light Champion von Crosby ist ein mit einem Haken versehener Greifer. Er ist von WLL 2 bis 15 T erhältlich.
Er ist mit Bronzebuchse (BB) und ab WLL 8 T auch mit Rollenlager (RB) lieferbar.

Eigenschaften:

  • Der Bolzen zum Öffnen wird beibehalten, um sicherzustellen, dass keine Bolzen verloren gehen.
  • Die Öffnungsfunktion ermöglicht das einfache Einführen des Seils ohne Einscherung oder bei aufgehängtem Block.
  • Der Mittelbolzen ist mit einer Druckschmierverbindung ausgestattet.
  • Alle Größen verfügen über Seilscheibenrillen, die für eine Reihe von Seildurchmessern geeignet sind.
  • Erfüllt oder übertrifft alle Anforderungen der ASME B30.26, einschließlich der Anforderungen an die Duktilität, den Konstruktionsfaktor, die Prüfkraft und die Temperatur.
  • Erfüllt andere kritische Leistungsanforderungen, einschließlich Ermüdungslebensdauer und Materialrückverfolgbarkeit, die von ASME B30.26 nicht behandelt werden.
  • Ausführung: Eine Öffnungsfunktion ermöglicht das Einlegen des Seile im eingebauten Zustand. Haltefeder gegen Verlust des Bolzens. Ausstattung mit Kugel- oder Bronzegleitlager möglich.
  • Material: Geschmiedeter Stahl.
  • Kennzeichnung: CE-Kennzeichnung, Typ, Tragfähigkeit, Seil- und Scheibendurchmesser.
  • Oberfläche: Lackiert.
  • Hinweis: Bei Bestellung bitte Typ, Größe, Blocknummer, Kugellagerart (BB=Bronzegleitlager, RB=Kugellager) und Seildurchmesser angeben.
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

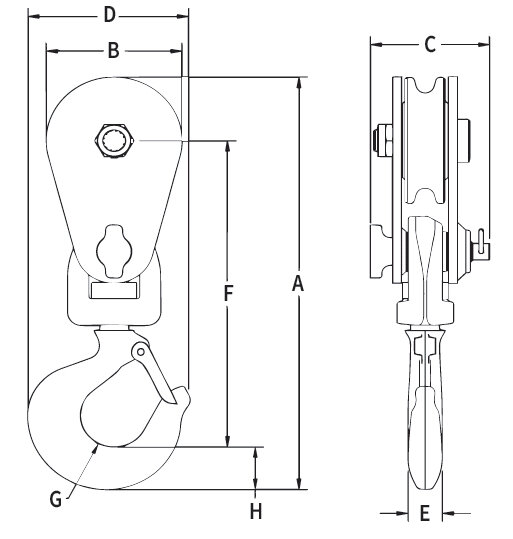

Artikel-Nr. Code WLL
t
Seilrollendurchmesser
mm
Kugellagertyp Seildurchmesser (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
16.15108038 418 2 76 BB 8-10 247 47 67 91 19 164 19 25 2,3
16.15108065 418 4 114 BB 10-13 359 108 79 133 25 257 24 47 5,4
16.15108127 418 8 152 BB 16-19 481 152 106 173 40 344 33 61 12,2
16.15108154 418 8 152 RB 16-19 481 152 106 173 40 344 33 61 12,2
16.15108225 418 8 203 BB 16-19 534 206 106 173 40 369 33 61 15
16.15108252 418 8 203 RB 16-19 534 206 106 173 40 369 33 61 15
16.15108323 418 8 254 BB 16-19 586 257 106 173 40 396 33 61 18,6
16.15108350 418 8 254 RB 16-19 586 257 106 173 40 396 33 61 18,6
16.15108421 418 8 305 BB 16-19 658 308 106 173 40 442 33 61 21,6
16.15108458 418 8 305 RB 16-19 658 308 106 173 40 442 33 61 21,6
16.15108528 418 8 356 BB 16-19 696 359 106 173 40 455 33 61 24,9
16.15108546 418 8 356 RB 16-19 696 359 106 173 40 455 33 61 24,9
16.15108608 418 15 406 BB 19-22 819 409 129 212 45 540 37 74 59
16.15108626 418 15 406 RB 19-22 851 460 129 212 45 546 38 74 59
16.15108644 418 15 457 BB 22-26 851 460 129 212 45 546 38 74 68
16.15108662 418 15 457 RB 22-26 851 460 129 212 45 546 38 74 68

BB = Bronzegleitlager

RB = Kugelgleitlager
