Allgemein: Pewag präsentiert eine Weltneuheit am Markt: patentierter werkzeugloser pewag winner profilift Anschlagpunkt. Auf Grundlagen neuester Standards von pewag für die werkzeuglose Befestigung entwickelt, konstruiert und hergestellt – einfach mit der Hand festziehen und in Belastungsrichtung ausrichten. Die 360° drehbare Ringschraube hat eine austauschbare, 100% rissgeprüfte Sonderschraube sowie einen Chrom VI-freien Korrosionsschutz.

PLGW Supreme werkzeuglose Montage und Demontage
Sperre in Pos.1, keine Berührung mit der Schraube (Bild 1).
• Sperre wird mit einer patentierten Feder in der Position gehalten
• Ringschraube drehbar
Sperre in Pos.2, Berührung mit der Schraube (Bild 2)
• Sperre wird mit einer patentierten Feder in der Position gehalten
• Ringschraube nicht drehbar, d.h. das Drehmoment wird auf die
Schraube übertragen und damit kann die Ringschraube sowohl
montiert als auch demontiert werden.

Eine vereinfachte Variante stellt der pewag PLGW pewag winner profilift gamma basic dar. Ausgestattet mit den gleichen Vorteilen wie pewag PLGW supreme hinsichtlich der Maße, Tragfähigkeiten und Anwendung unterscheidet sich pewag PLGW basic nur in der Montage. Zur Befestigung und beim Entfernen wird hier ein Innensechskantschlüssel als Werkzeug benötigt.

Erlaubte Anwendung: Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen Zugrichtungen – siehe Bild 3.
• Anschlagpunkt vor der Belastung in erlaubte Belastungsrichtung einstellen
• Mit 4-facher Sicherheit gegen Bruch in alle Richtungen belastbar.
Nicht erlaubte Anwendung:
Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu Fehlbelastungen kommen kann, z. B. wenn:
• Keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt (Bild 4)
• Bei Anliegen an Kanten oder Flächen
Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.

Die Ermittlung der benötigten Gewindelänge (L):
L= H + S + K + X
H = Materialhöhe
S = Dicke der Beilagscheibe
K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)
X = Schraubenüberstand (doppelte Steigung der Schraube)
L max. = n max.

Pewag bietet zusätzlich zu Standard- und maximaler Gewindelänge auch auf Maß geschnittene Gewindelängen an. Sonder- und maximale Gewindelängen werden im Set mit einer Unterlegsscheibe und einer rissgeprüften, korrosionsgeschützten sicherheitsmutter angeliefert.

  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, WLL, Gewindeabmessungen und individuelle Seriennummer.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

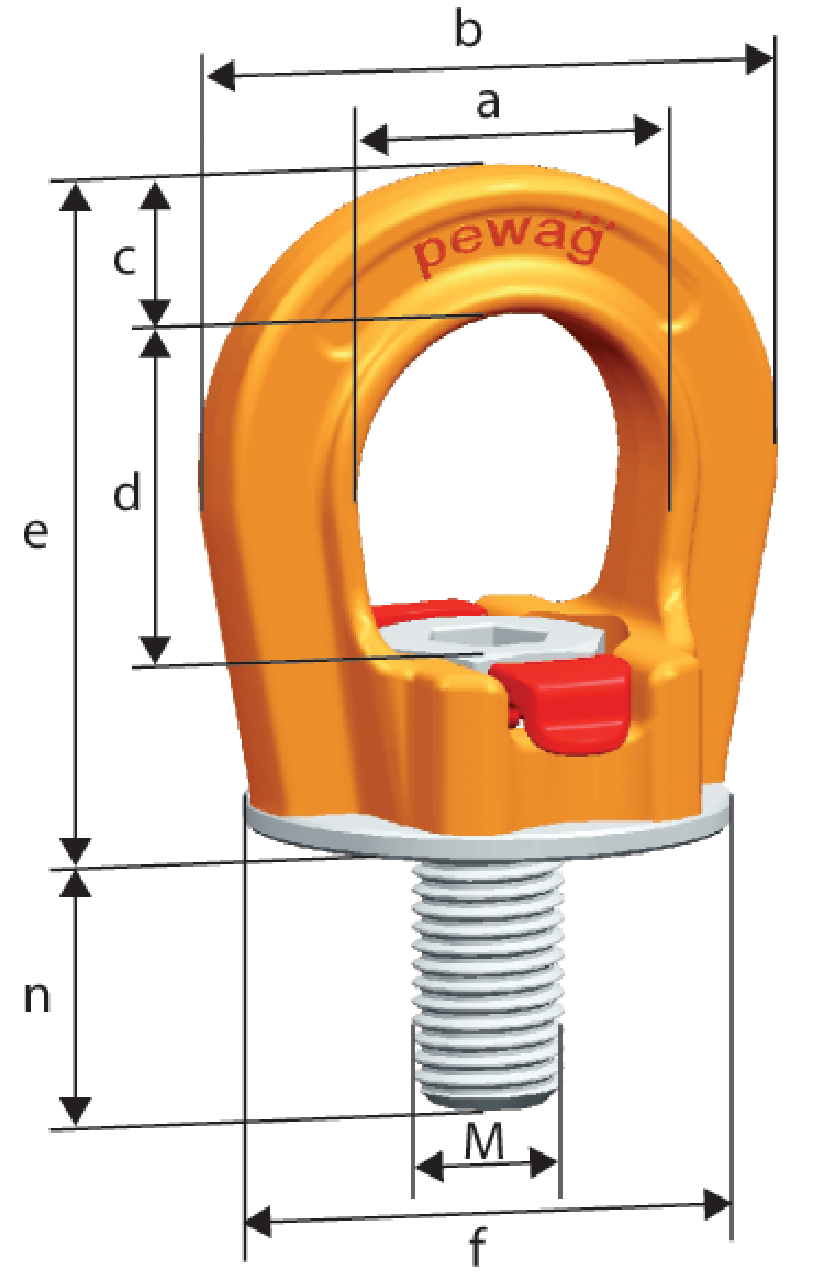

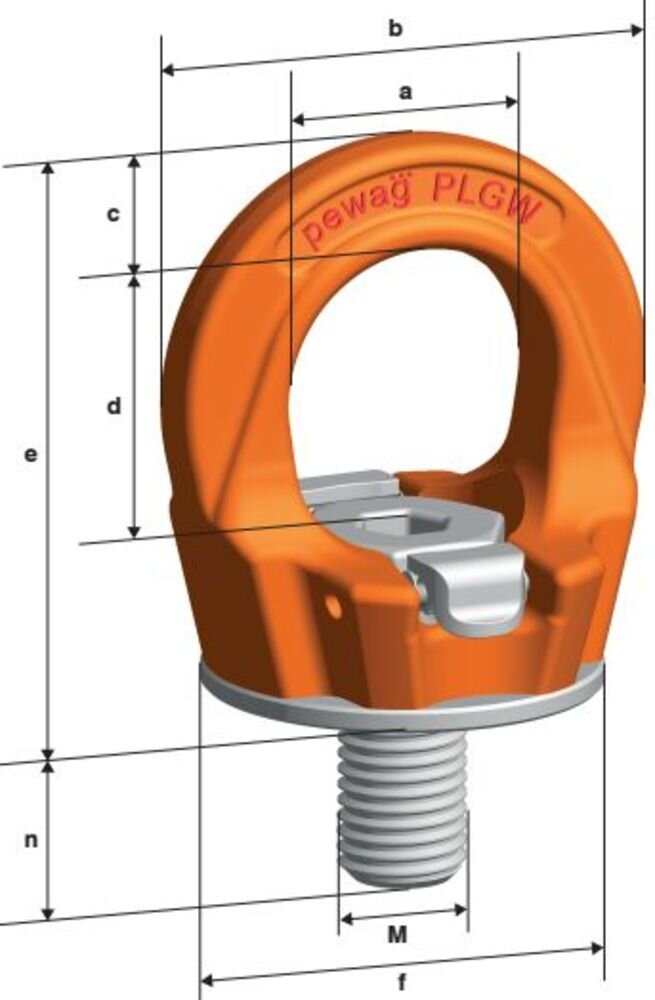

Artikel-Nr. Modell WLL
t
mm Gewinde n (mm) n max. (mm) A
mm
B
mm
C
mm
D
mm
e (mm) Ø f (mm) Gewicht
kg
CAD
11.4291753 PLGW 0,3 t 0,3 6 M8 15 90 25 45 10 27 53 35 0,17
11.4291754 PLGW 0,5 t 0,5 6 M10 15 160 25 45 10 27 53 35 0,18
11.4291755 PLGW 0,7 t 0,7 8 M12 20 160 30 55 12 32 63 43 0,29
11.4291756 PLGW 1,5 t 1,5 10 M16 25 160 35 64 14 36 70 50 0,45
11.4291757 PLGW 2,3 t 2,3 12 M20 30 160 40 73 16 41 81 54 0,62
11.4291758 PLGW 3,2 t 3,2 14 M24 35 - 50 86 18 50 93 69 1,1
11.4291759 PLGW 4 t (4,9 t) 4 17 M30 45 - 60 110 25 60 114 90 2,2
11.4291760 PLGW 7 t 7 19 M36 55 - 70 132 31 70 136 108 3,9
11.4291761 PLGW 9 t 9 22 M42 65 - 80 152 36 72 153 126 5,8
11.4291762 PLGW 12 t 12 24 M48 75 - 95 179 42 88 179 148 8,9

Download CAD

Beschreibung

CAD
Download



Anschlagart




Strangzahl
1
1
2
2
2
2
3+4
3+4
2
3+4


Neigungswinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Code Gewinde
Tragfähigkeit (t)
mm









PLGW 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
6
PLGW 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
6
PLGW 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
8
PLGW 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
10
PLGW 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
12
PLGW 3,2 t
M24
6,5
3,2
13
6,4
4,5
3,2
6,7
4,8
3,2
3,2
14
PLGW 4 t
M30
12
4,0
24
8,0
5,6
4,0
8,2
6,0
4,0
4,0
17
PLGW 4,9 t*
M30
12
4,9
24
9,8
6,9
4,9
10,3
7,3
4,9
4,9
17
PLGW 7 t
M36
15
7
30
14
9,8
7
14,7
10,5
7
7
19
PLGW 9 t
M42
22
9
44
18
12,6
9
18,9
13,5
9
9
22
PLGW 12 t
M48
30
12
60
24
16,8
12
25
18
12
12
24
*Weitere Tragfähigkeiten künftig verfügbar.
