Der REMA VHM Vakuumheber wird an Arbeitsplätzen verwendet, wo mechanische Hebekraft gebraucht wird und eine Stromquelle nicht vorhanden oder zu weit entfernt ist.

Merkmale

  • Zuverlässige Mechanik beim Vakuumheben
  • Einfache und schnelle Installation
  • Einfache Bedienung und Handling durch die ergonomische Form
  • Wartungsarm, es empfiehlt sich eine jährliche Kontrolle durch Fachpersonal
  • TüV-Zertifiziert

Sicherheit

  • Vakuumsicherung gegen unbeabsichtigtes Loslassen der Last
  • Manometer, Vakuumkontrolle
  • Grünes Licht für "Betriebsfertig" rotes Licht für "Neuausrichten"
  • Akustisches Signal im Falle von Druckverlust (benötigt 2 x 9V nicht-aufladbaren Batterien)
  • 3 kg minimale Last

Optionen

  • Sicherheitshebel, genügend Abstand von der Last

Wichtig

  • Bitte, bei Bestellung die technische Beschreibung und die Abmessungen (L x B x D) der Platten und / oder Werkstücke, die gehoben werden sollen angeben.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13155
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

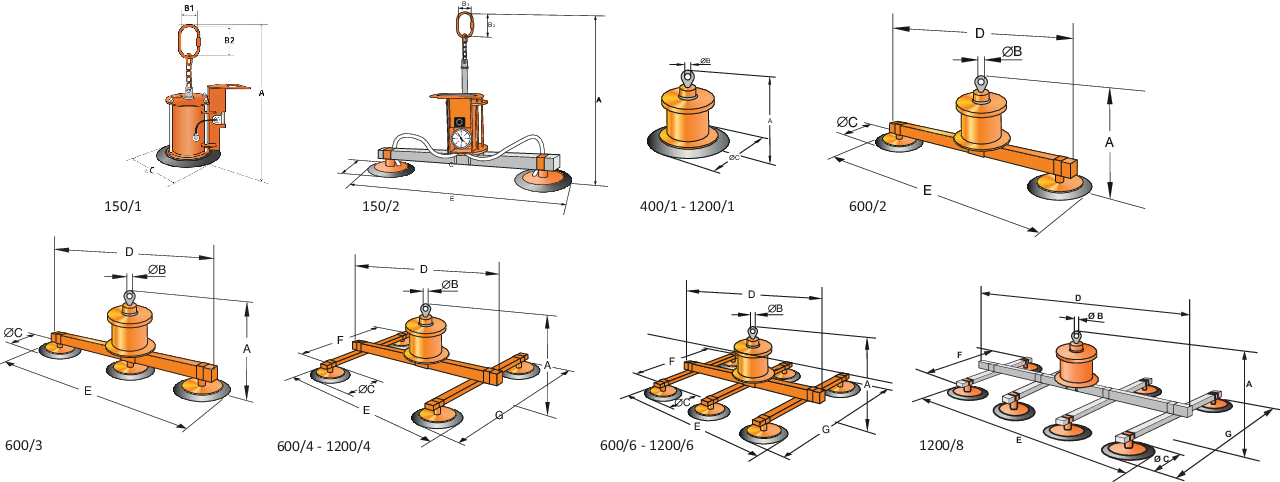

Artikel-Nr. Code WLL Modell Anzahl der Sauger 1000 x 2000 mm
D=mm
1250 x 2500 mm
D=mm
1500 x 3000 mm
D=mm
A min
mm
A max
mm
B
mm
C
mm
D
mm
E min
mm
E max
mm
F
mm
G min
mm
G max
mm
Gewicht CAD
3665000 8717365114359 0,1 VHM-100/1 1 >5 - - 495 580 60x110 230 - - - - - - 17
3665002 8717365149948 0,15 VHM-150/2 2 >3 >5 - 610 750 50 230 1.910 470 1.160 - - - 26
3665001 8717365023637 0,4 VHM-400/1 1 >5 - - 440 580 50 400 - - - - - - 46
3665003 8717365024276 0,6 VHM-600/2 2 > 1 > 1.5 > 4 610 750 50 400 1.910 860 2.210 - - - 83
3665005 8717365024283 0,6 VHM-600/3 3 > 1 > 1 > 3 620 810 50 400 1.910 1.250 2.210 - - - 96
3665007 8717365024290 0,6 VHM-600/4 4 > 1 > 1 > 2 690 880 50 340 1.910 740 2.140 1.480 630 1.740 110
3665008 8717365025747 0,6 VHM-600/6 6 > 1 > 1 > 1 690 880 50 280 1.910 900 2.080 1.480 570 1.680 136
3665010 8717365114373 1,2 VHM-1200/1 1 >5 - - 544 754 60 770 - - - - - - 130
3665009 8717365024771 1,2 VHM-1200/4 4 > 1 > 1 > 2 800 1.010 60 410 1.910 950 2.210 1.200 850 1.500 188
3665011 8717365024788 1,2 VHM-1200/6 6 > 1 > 1 > 2 800 1.010 60 410 1.910 1.250 2.210 1.200 850 1.500 228
3665013 8717365114366 1,2 VHM-1200/8 8 > 1 > 1 > 2 800 1.010 60 410 1.910 1.250 2.210 1.200 850 1.500 266
