Der Hebelzug REMA Select 2OD (Overload Device) ist standardmäßig mit einer Überlastsicherung ausgestattet. Ein sicheres und zuverlässiges Arbeitsgerät zum Heben, Ziehen, Spannen und Zurren.

Merkmale

  • Geringe Hebelkraft bei Vollast erforderlich durch die präzise Lagerung der Wellen
  • Überlastsicherung um die gefährliche Überlast zu verhindern
  • Doppeltes Sperrklinksystem für erhöhte Betriebssicherheit
  • Lastdruckbremse mit asbestfreiem Bremsbelag
  • Das Lastkettenrad ist aus hochbelastbarem Präzisions-Legierungsstahl hergestellt
  • Die Kette kann im unbelasteten Zustand frei bewegt werden
  • 360 Grad drehbare Ober- und Unterhaken mit Hakensicherung
  • Haken biegen sich bei Überlastung auf, kein abrupter Bruch
  • Güteklasse 8 galvanisch verzinkte Lastkette (EN 818/7)
  • Handhebel mit REMA Gummigriff
  • Stabiles Stahlplattengehäuse mit orangenfarbiger Pulverbeschichtung
  • *= Ohne Überlastsicherung.

Standardlieferung:

  • Hubhöhe 1,5 m (max. Abstand zwischen dem oberen und unteren Haken)

Optional

  • Individuelle Hub- und Betätigungshöhen lieferbar
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 818-7, EN 13157
  • Sicherheitsbeiwert: 3
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

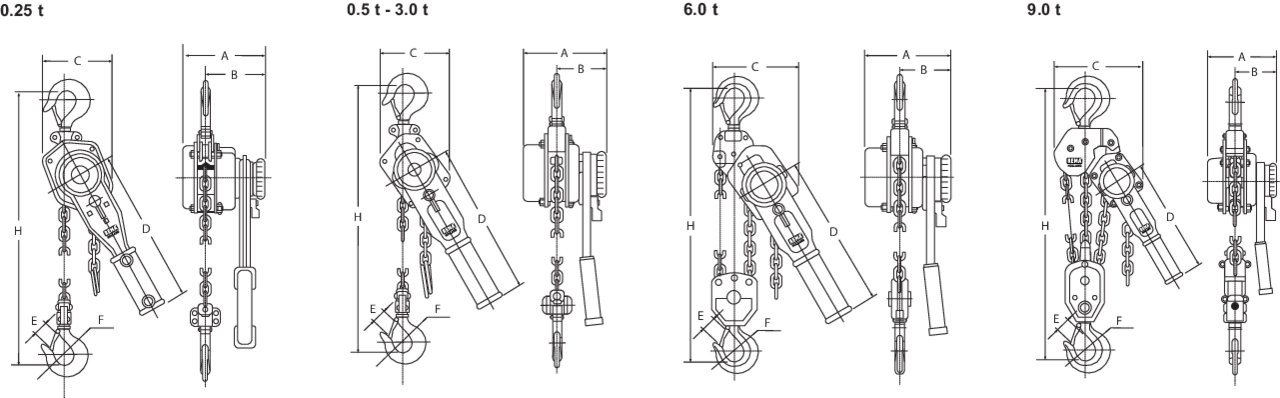

Artikel-Nr. Code WLL
kg
Hubhöhe
m
Modell Lastkette
mm
Betätigungskraft
kg
Anzahl der Stränge Bauhöhe
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
Gewicht
kg
CAD
0220000-1,5 8717365263910 250 1,5 S2-250KG*-1,5M 4.0 x 12 28,2 1 235 100 70 86 163 20 31 235 2,5
0220000-3 8717365263927 250 3 S2-250KG*-3M 4.0 x 12 28,2 1 235 100 70 86 163 20 31 235 3,1
0220000-4,5 8717365263934 250 4,5 S2-250KG*-4,5M 4.0 x 12 28,2 1 235 100 70 86 163 20 31 235 3,7
0220000-6 8717365263941 250 6 S2-250KG*-6M 4.0 x 12 28,2 1 235 100 70 86 163 20 31 235 4,3
0220001-1,5 8717365263958 500 1,5 S2OD-500KG-1,5M 5.0 x 15.0 24,8 1 310 150 90 18 253 22 32 310 5,5
0220001-3 8717365263965 500 3 S2OD-500KG-3M 5.0 x 15.0 24,8 1 310 150 90 18 253 22 32 310 6,4
0220001-4,5 8717365263972 500 4,5 S2OD-500KG-4,5M 5.0 x 15.0 24,8 1 310 150 90 18 253 22 32 310 7,3
0220001-6 8717365263989 500 6 S2OD-500KG-6M 5.0 x 15.0 24,8 1 310 150 90 18 253 22 32 310 8,2
0220003-1,5 8717365263996 800 1,5 S2OD-800KG-1,5M 5.6 x 17.0 26,5 1 340 158 98 132 273 26 36 340 7,15
0220003-3 8717365264009 800 3 S2OD-800KG-3M 5.6 x 17.0 26,5 1 340 158 98 132 273 26 36 340 8,2
0220003-4,5 8717365264016 800 4,5 S2OD-800KG-4,5M 5.6 x 17.0 26,5 1 340 158 98 132 273 26 36 340 9,3
0220003-6 8717365264023 800 6 S2OD-800KG-6M 5.6 x 17.0 26,5 1 340 158 98 132 273 26 36 340 10,2
0220005-1,5 8717365264030 1.600 1,5 S2OD-1600KG-1,5M 7.1 x 21.0 29,5 1 400 185 111 145 378 29 43 400 10,2
0220005-3 8717365264047 1.600 3 S2OD-1600KG-3M 7.1 x 21.0 29,5 1 400 185 111 145 378 29 43 400 12
0220005-4,5 8717365264054 1.600 4,5 S2OD-1600KG-4,5M 7.1 x 21.0 29,5 1 400 185 111 145 378 29 43 400 13,8
0220005-6 8717365264061 1.600 6 S2OD-1600KG-6M 7.1 x 21.0 29,5 1 400 185 111 145 378 29 43 400 15,6
0220007-1,5 8717365264078 3.200 1,5 S2OD-3200KG-1,5M 10.0 x 28.0 33,5 1 520 212 124 198 418 37 50 520 22
0220007-3 8717365264085 3.200 3 S2OD-3200KG-3M 10.0 x 28.0 33,5 1 520 212 124 198 418 37 50 520 25,5
0220007-4,5 8717365264092 3.200 4,5 S2OD-3200KG-4,5M 10.0 x 28.0 33,5 1 520 212 124 198 418 37 50 520 29
0220007-6 8717365264108 3.200 6 S2OD-3200KG-6M 10.0 x 28.0 33,5 1 520 212 124 198 418 37 50 520 32,5
0220009-1,5 8717365264115 6.300 1,5 S2OD-6300KG-1,5M 10.0 x 28.0 37 2 640 212 124 230 418 43 53 640 34
0220009-3 8717365264122 6.300 3 S2OD-6300KG-3M 10.0 x 28.0 37 2 640 212 124 230 418 43 53 640 41
0220009-4,5 8717365264139 6.300 4,5 S2OD-6300KG-4,5M 10.0 x 28.0 37 2 640 212 124 230 418 43 53 640 48
0220009-6 8717365264146 6.300 6 S2OD-6300KG-6M 10.0 x 28.0 37 2 640 212 124 230 418 43 53 640 55
0220011-1,5 8717365264153 9.000 1,5 S2OD-9000KG-1,5M 10.0 x 28.0 42 3 730 212 124 338 418 44 67 730 45
0220011-3 8717365264160 9.000 3 S2OD-9000KG-3M 10.0 x 28.0 42 3 730 212 124 338 418 44 67 730 56
0220011-4,5 8717365264177 9.000 4,5 S2OD-9000KG-4,5M 10.0 x 28.0 42 3 730 212 124 338 418 44 67 730 67
0220011-6 8717365264184 9.000 6 S2OD-9000KG-6M 10.0 x 28.0 42 3 730 212 124 338 418 44 67 730 78

Download CAD
