Die 400 V Elektro-Kettenzüge sind stark und solide ausgeführt und haben ein robustes Gehäuse aus Stahlblech. Sehr beliebt durch die komplette Ausführung mit Endschaltern, 24V Steuerspannung und Steckerverbindungen. Die hohe Belastbarkeit und Hubgeschwindigkeit sorgen für eine problemlose Funktion und eine lange Lebensdauer.

Merkmale

  • 1 Hubgeschwindigkeit
  • Rutschkupplung gegen Überlastung
  • Lastdruckbremse hält die Last in jeder gewünschte Höhe fest
  • Endschalter für höchste und niedrigste Hakenposition
  • Bedienung 24 V-Steuerspannung
  • Versorgungs- und Steuerkabel sind mit Steckerverbindungen ausgeführt
  • Sicherung gegen Phasenverwechslung
  • Galvanisch verzinkte Lastkette, Klasse DAT (Güteklasse 8) gemäß EN 818/7

Standardlieferung:

  • 3 m Hubhöhe (max Abstand zwischen oberem und unterem Haken)
  • 1,8 m Bedienungshöhe mit Zugentlastung und Hängetaster
  • 4 m Netzleitung
  • Kettenspeicher
  • ohne Fahrwerk

Optionen

  • Größere Hub- und/oder Bedienungshöhe
  • Größeres Kettenspeicher > 3 m
  • Funkfernsteuerung
  • Rollfahrwerk
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 818-7, EN 12100, EN 14492
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.
Artikel-Nr. Code Modell Betriebsspannung (V) Motorleistung
kW
Max. Hubhöhe
m
Lastkette
mm
Schutz Anzahl der Stränge Hubgeschwindigkeit
m/min.

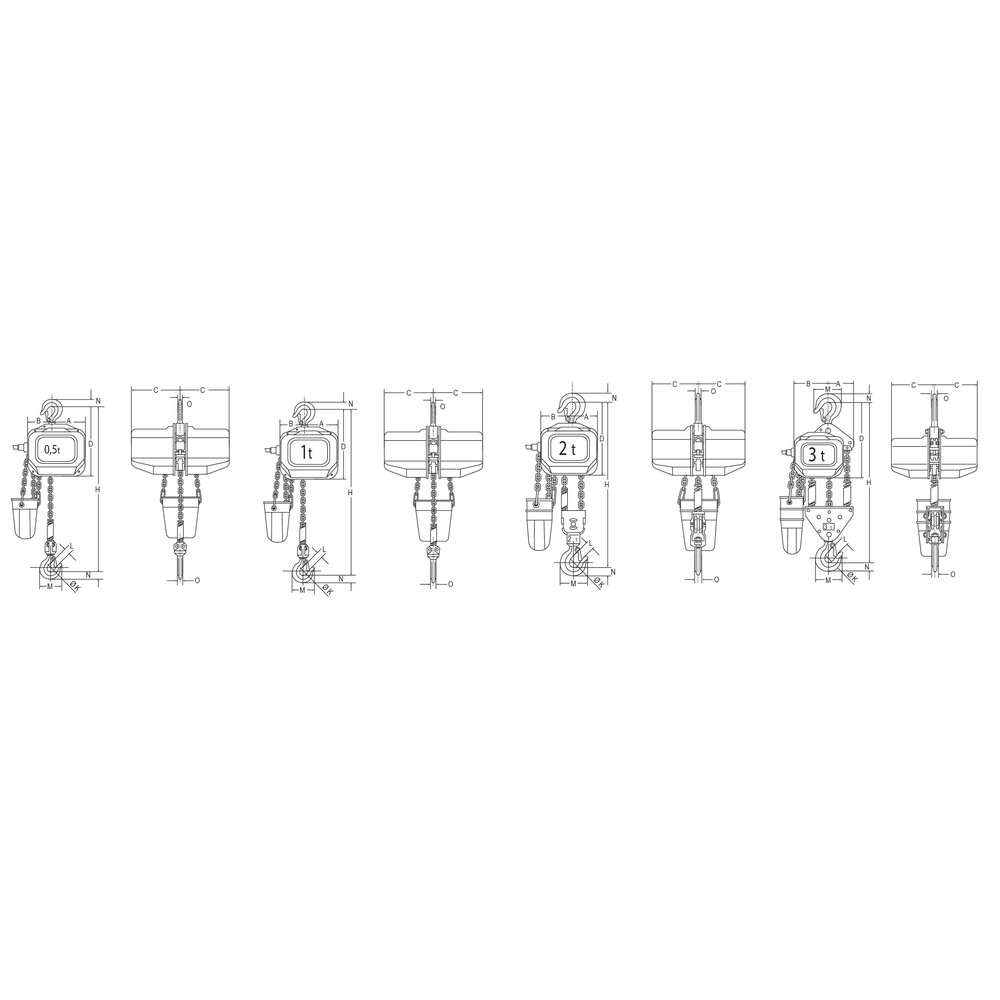

Einschaltdauer % ED FEM Gruppe Bauhöhe
mm
A
mm
B
mm
C
mm
D
mm
H
mm
K
mm
L
mm
M
mm
N
mm
O
mm
Isolation class Gewicht
kg
CAD
0515001-3 8717365085284 FAH/500KG/3M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 43
0515001-4 8717365085291 FAH/500KG/4M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 45
0515001-5 8717365085307 FAH/500KG/5M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 47
0515001-6 8717365085314 FAH/500KG/6M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 49
0515001-7 8717365085321 FAH/500KG/7M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 51
0515001-8 8717365085338 FAH/500KG/8M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 53
0515001-9 8717365085345 FAH/500KG/9M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 55
0515001-10 8717365085352 FAH/500KG/10M 400 0,9 30 6.3 x 19.1 IP54 1 7 40 1Am 480 161 124 224 311 480 36 26 86 24 19 E 57
0515003-3 8717365085369 FAH/1000KG/3M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 58
0515003-4 8717365085376 FAH/1000KG/4M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 60
0515003-5 8717365085383 FAH/1000KG/5M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 62
0515003-6 8717365085390 FAH/1000KG/6M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 63
0515003-7 8717365085406 FAH/1000KG/7M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 64
0515005-3 8717365085444 FAH/2000KG/3M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 64
0515003-8 8717365085413 FAH/1000KG/8M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 66
0515005-4 8717365085451 FAH/2000KG/4M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 67
0515003-9 8717365085420 FAH/1000KG/9M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 68
0515003-10 8717365085437 FAH/1000KG/10M 400 1,6 30 7.1 x 21.2 IP54 1 7,6 40 1Am 570 170 128 239 348 570 43 33 107 31 23 E 70
0515005-5 8717365085468 FAH/2000KG/5M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 70
0515005-6 8717365085475 FAH/2000KG/6M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 73
0515005-7 8717365085482 FAH/2000KG/7M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 76
0515007-3 8717365085529 FAH/3000KG/3M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 78
0515005-8 8717365085499 FAH/2000KG/8M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 79
0515005-9 8717365085505 FAH/2000KG/9M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 82
0515007-4 8717365085536 FAH/3000KG/4M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 82
0515005-10 8717365085512 FAH/2000KG/10M 400 1,6 15 7.1 x 21.2 IP54 2 3,8 40 1Am 710 133 165 239 372 710 53 42 144 44 30 E 85
0515007-5 8717365085543 FAH/3000KG/5M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 86
0515007-6 8717365085550 FAH/3000KG/6M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 90
0515007-7 8717365085567 FAH/3000KG/7M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 94
0515007-8 8717365085574 FAH/3000KG/8M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 98
0515007-9 8717365085581 FAH/3000KG/9M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 102
0515007-10 8717365085598 FAH/3000KG/10M 400 1,6 10 7.1 x 21.2 IP54 3 2,5 40 1Am 810 148 208 239 427 810 60 50 165 49 35 E 106
