Der REMA Elektrokettenzug mit Direktsteuerung ist ein technisch  hochwertiger Hebezug mit hoher Einschaltdauer und modularem Aufbau.

Merkmale

  • 400 V, 3 Phasen, 50 Hz, Isolation Klasse F.
  • Kompakte Form, niedrige Bauhöhe.
  • Sehr hohe Einschaltdauer infolge der Verwendung von luftgekühlten Motoren.
  • Der Kettenzug ist auch für tropische Klimaverhältnisse bis 200° geeignet.
  • Einfache Service und Wartung durch modulare Bauweise.
  • Die patentierte Rutschkupplungsbaugruppe erfüllt alle Sicherheitsanforderungen, die Last kann bei Beschädigung der Rutschkupplung oder bei Überlastung nicht herunterfallen.
  • Durch die modulare Bauweise können der Motor, das geschlossene Getriebe und die Bremse voneinander unabhängig ersetzt werden.
  • Einfacher und schnelle Umrüstung vom einsträngigen auf zweisträngigen Betrieb durch die patentierte Kettenbefestigung.
  • Galvanisch verzinkte Lastkette, Klasse DAT (Güteklasse 8 nach EN 818/7).

Standardlieferung:

  • 3 m Hubhöhe (max Abstand zwischen dem oberen und unteren Haken).
  • 1,8 m Steuerkabel mit Hängetaster (Direktsteuerung).
  • 1 m Netzleitung.
  • Oberhaken.
  • Kunststoff Kettenspeicher.

Optionen

  • Grösserer Hub- und Bedienungshöhen.
  • Kettenspeicher mit grösserer Kapazität.
  • Roll- oder Elektrofahrwerk.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 14492, EN 818-7
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

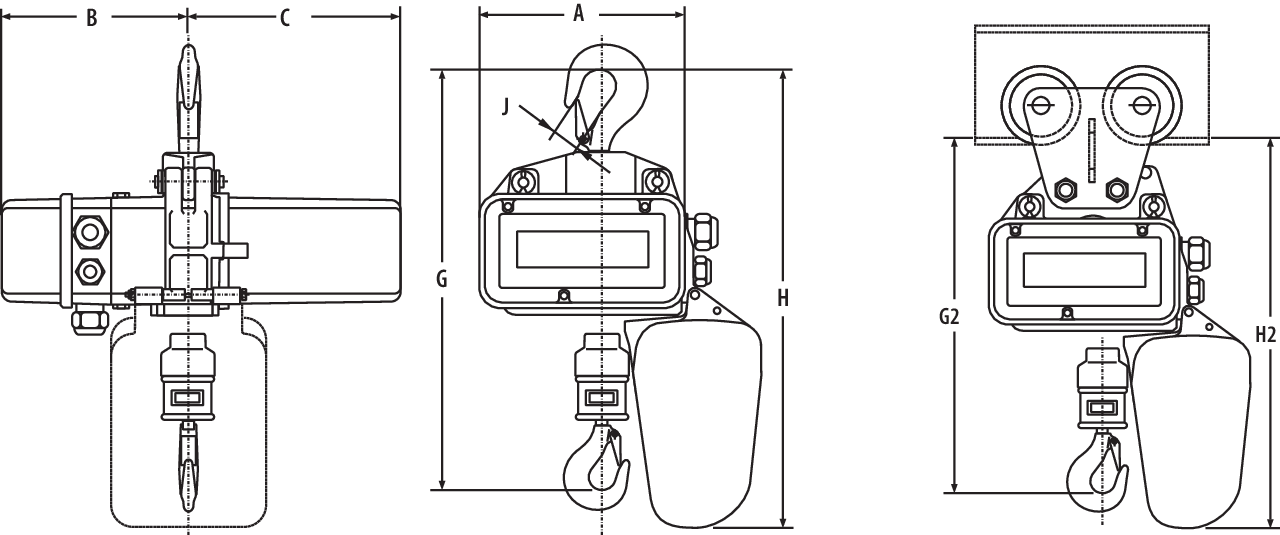

Artikel-Nr. Code WLL
t
Hubhöhe
m
Modell Motor kW Max. Hubhöhe
m
Lastkett
mm
Anzahl der Stränge Hubgeschwindigkeit
m/min.
Einschaltdauer % ED FEM Gruppe Standard Kettenspeicher für HubhOhe (m) Fahrwerk typ A
mm
B
mm
C
mm
G
mm
G2 (mm) H
mm
H2
mm
J
mm
Gewicht
kg
CAD
0850000-3 8717365178450 0,125 3 SR030/62-125/1-8-3 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 16
0850001-3 8717365178535 0,125 3 SR031/53-125/1-8/2-3 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 16
0850000-4 8717365178467 0,125 4 SR030/62-125/1-8-4 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 17
0850001-4 8717365178542 0,125 4 SR031/53-125/1-8/2-4 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 17
0850000-5 8717365178474 0,125 5 SR030/62-125/1-8-5 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 18
0850001-5 8717365178559 0,125 5 SR031/53-125/1-8/2-5 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 18
0850000-6 8717365178481 0,125 6 SR030/62-125/1-8-6 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 19
0850001-6 8717365178566 0,125 6 SR031/53-125/1-8/2-6 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 19
0850001-7 8717365178573 0,125 7 SR031/53-125/1-8/2-7 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 20
0850000-7 8717365178498 0,125 7 SR030/62-125/1-8-7 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 20
0850001-8 8717365178580 0,125 8 SR031/53-125/1-8/2-8 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 21
0850000-8 8717365178504 0,125 8 SR030/62-125/1-8-8 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 21
0850000-9 8717365178511 0,125 9 SR030/62-125/1-8-9 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 22
0850001-9 8717365178597 0,125 9 SR031/53-125/1-8/2-9 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 22
0850000-10 8717365178528 0,125 10 SR030/62-125/1-8-10 0,55 30 5.2 x 15 1 8 60 4m 8 500 212 192 220 437 409 547 516 20 23
0850001-10 8717365178603 0,125 10 SR031/53-125/1-8/2-10 0.32/0.08 30 5.2 x 15 1 8/2 60/40 4m 8 500 212 192 220 437 409 547 516 20 23
0850003-3 8717365178610 0,25 3 SR031/51-250/1-8/2-3 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 17
0850006-3 8717365178696 0,25 3 SR030/64-250/1-8-3 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 17
0850003-4 8717365178627 0,25 4 SR031/51-250/1-8/2-4 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 18
0850006-4 8717365178702 0,25 4 SR030/64-250/1-8-4 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 18
0850006-5 8717365178719 0,25 5 SR030/64-250/1-8-5 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 19
0850003-5 8717365178634 0,25 5 SR031/51-250/1-8/2-5 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 19
0850003-6 8717365178641 0,25 6 SR031/51-250/1-8/2-6 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 20
0850006-6 8717365178726 0,25 6 SR030/64-250/1-8-6 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 20
0850003-7 8717365178658 0,25 7 SR031/51-250/1-8/2-7 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 21
0850006-7 8717365178733 0,25 7 SR030/64-250/1-8-7 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 21
0850006-8 8717365178740 0,25 8 SR030/64-250/1-8-8 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 22
0850003-8 8717365178665 0,25 8 SR031/51-250/1-8/2-8 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 22
0850003-9 8717365178672 0,25 9 SR031/51-250/1-8/2-9 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 23
0850006-9 8717365178757 0,25 9 SR030/64-250/1-8-9 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 23
0850006-10 8717365178764 0,25 10 SR030/64-250/1-8-10 0,55 30 5.2 x 15 1 8 50 3m 30 500 212 192 220 437 409 547 516 20 24
0850003-10 8717365178689 0,25 10 SR031/51-250/1-8/2-10 0.32/0.08 30 5.2 x 15 1 8/2 50/25 3m 8 500 212 192 220 437 409 547 516 20 24
0850009-3 8717365178771 0,5 3 SR031/51-500/2-4/1-3 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 18
0860013-3 8717365099755 0,5 3 SR030/52-500/1-8-3 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 18
0860013-4 8717365099762 0,5 4 SR030/52-500/1-8-4 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 19
0850009-4 8717365178788 0,5 4 SR031/51-500/2-4/1-4 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 19,5
0860013-5 8717365099779 0,5 5 SR030/52-500/1-8-5 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 20
0850009-5 8717365178795 0,5 5 SR031/51-500/2-4/1-5 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 21
0860013-6 8717365099786 0,5 6 SR030/52-500/1-8-6 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 21
0860013-7 8717365099793 0,5 7 SR030/52-500/1-8-7 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 22
0850009-6 8717365178801 0,5 6 SR031/51-500/2-4/1-6 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 22,5
0860013-8 8717365099809 0,5 8 SR030/52-500/1-8-8 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 23
0860013-9 8717365099816 0,5 9 SR030/52-500/1-8-9 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 24
0850009-7 8717365178818 0,5 7 SR031/51-500/2-4/1-7 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 24
0860013-10 8717365099823 0,5 10 SR030/52-500/1-8-10 0,7 25 5.2 x 15 1 8 40 1Bm 8 2.000 212 192 220 437 409 547 516 20 25
0850009-8 8717365178825 0,5 8 SR031/51-500/2-4/1-8 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 25,5
0850009-9 8717365178832 0,5 9 SR031/51-500/2-4/1-9 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 27
0850009-10 8717365178849 0,5 10 SR031/51-500/2-4/1-10 0.31/0.08 15 5.2 x 15 2 4/1 50/25 3m 4 500 212 192 220 485 454 547 516 22 28,5
0860016-3 8717365182556 0,5 3 SR071/54-500/1-8/2-3 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 45
0860016-4 8717365182563 0,5 4 SR071/54-500/1-8/2-4 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 46,5
0860016-5 8717365182570 0,5 5 SR071/54-500/1-8/2-5 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 48
0860016-6 8717365182594 0,5 6 SR071/54-500/1-8/2-6 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 49,5
0860016-7 8717365182600 0,5 7 SR071/54-500/1-8/2-7 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 51
0860016-8 8717365182617 0,5 8 SR071/54-500/1-8/2-8 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 52,5
0860016-9 8717365182624 0,5 9 SR071/54-500/1-8/2-9 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 54
0860016-10 8717365182587 0,5 10 SR071/54-500/1-8/2-10 0.9/0.2 17 7.2 x 21 1 8/2 60/25 2m 5 2.000 266 232 274 500 460 607 567 22 55,5
0860015-3 8717365099991 1 3 SR030/52-1000/2-4-3 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 20
0860015-4 8717365100000 1 4 SR030/52-1000/2-4-4 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 21,5
0860015-5 8717365100017 1 5 SR030/52-1000/2-4-5 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 23
0860015-6 8717365100024 1 6 SR030/52-1000/2-4-6 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 24,5
0860015-7 8717365100031 1 7 SR030/52-1000/2-4-7 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 26
0860015-8 8717365100048 1 8 SR030/52-1000/2-4-8 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 27,5
0860015-9 8717365100055 1 9 SR030/52-1000/2-4-9 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 29
0860015-10 8717365100062 1 10 SR030/52-1000/2-4-10 0,7 12 5.2 x 15 2 4 40 1Bm 4 2.000 212 192 220 485 454 547 576 22 30,5
0860029-3 8717365100154 1 3 SR071/55-1000/1-6/1,5-3 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 45
0850033-3 8717365178856 1 3 SR070/55-1000/1-6-3 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 45
0850033-4 8717365178863 1 4 SR070/55-1000/1-6-4 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 46,5
0860029-4 8717365100161 1 4 SR071/55-1000/1-6/1,5-4 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 46,5
0850033-5 8717365178870 1 5 SR070/55-1000/1-6-5 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 48
0860029-5 8717365100178 1 5 SR071/55-1000/1-6/1,5-5 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 48
0860029-6 8717365100185 1 6 SR071/55-1000/1-6/1,5-6 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 49,5
0850033-6 8717365178887 1 6 SR070/55-1000/1-6-6 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 49,5
0860029-7 8717365100192 1 7 SR071/55-1000/1-6/1,5-7 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 51
0850033-7 8717365178894 1 7 SR070/55-1000/1-6-7 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 51
0860029-8 8717365100208 1 8 SR071/55-1000/1-6/1,5-8 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 52,5
0850033-8 8717365178900 1 8 SR070/55-1000/1-6-8 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 52,5
0850033-9 8717365178917 1 9 SR070/55-1000/1-6-9 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 54
0860029-9 8717365100215 1 9 SR071/55-1000/1-6/1,5-9 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 54
0860029-10 8717365100222 1 10 SR071/55-1000/1-6/1,5-10 1.1/0.2 17 7.2 x 21 1 6/1.5 60/25 2m 8 2.000 266 232 274 500 460 607 567 22 55,5
0850033-10 8717365178924 1 10 SR070/55-1000/1-6-10 1,1 17 7.2 x 21 1 6 40 2m 8 2.000 266 232 274 500 460 607 567 22 55,5
0860035-3 8717365100635 2 3 SR070/53-2000/2-5-3 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 53
0860031-3 8717365100550 2 3 SR071/55-2000/2-3/0,75-3 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 53
0860031-4 8717365100567 2 4 SR071/55-2000/2-3/0,75-4 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 55,5
0860035-4 8717365100642 2 4 SR070/53-2000/2-5-4 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 55,5
0860031-5 8717365100574 2 5 SR071/55-2000/2-3/0,75-5 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 58
0860035-5 8717365100659 2 5 SR070/53-2000/2-5-5 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 58
0860031-6 8717365100581 2 6 SR071/55-2000/2-3/0,75-6 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 60,5
0860035-6 8717365100666 2 6 SR070/53-2000/2-5-6 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 60,5
0860035-7 8717365100673 2 7 SR070/53-2000/2-5-7 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 63
0860031-7 8717365100598 2 7 SR071/55-2000/2-3/0,75-7 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 63
0860031-8 8717365100604 2 8 SR071/55-2000/2-3/0,75-8 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 65,5
0860035-8 8717365100680 2 8 SR070/53-2000/2-5-8 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 65,5
0860031-9 8717365100611 2 9 SR071/55-2000/2-3/0,75-9 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 68
0860035-9 8717365100697 2 9 SR070/53-2000/2-5-9 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 68
0860035-10 8717365100703 2 10 SR070/53-2000/2-5-10 1,7 8 7.2 x 21 2 5 60 1Am 4 2.000 266 232 274 601 561 607 567 28 70,5
0860031-10 8717365100628 2 10 SR071/55-2000/2-3/0,75-10 1.1/0.2 8 7.2 x 21 2 3/0.75 60/25 2m 4 2.000 266 232 274 601 561 607 567 28 70,5
