Kombinierter Flaschenzug mit Rollfahrwerk, deshalb nur lieferbar mit REMA Select 200OD.

Merkmale

  • Dieses Fahrwerk ist ausschließlich lieferbar in Kombination mit dem Handkettenzug Select 200 OD.
  • Geeignet für Profile mit geradem und schrägem Flansch.
  • Lagerung mit wartungsfreien Kugellagern.
  • Radbruchstützen für zusätzliche Sicherheit.

Technische Informationen zum Select 200 OD Flaschenzug

  • Überlastsicherung zur Verhinderung der gefährlichen Überlast beim Heben.
  • Geringe Bedienkraft bei Volllast durch gelagerte Wellen und Übersetzung.
  • Erhöhte Betriebssicherheit durch doppeltes Sperrklinkensystem.
  • Lastdruckbremse, die Lasten in jeder Höhe festhalten.
  • Lastkettenwelle (Kettennuss) aus Präzisions-Stahllegierung.
  • Lasthaken und Hakenaufhangung mit Hakensicherung.
  • Beide Haken biegen sich bei Überbelast auf, kein abrupter Bruch.
  • Galvanisch verzinkte Lastkette (Güteklasse 8 nach EN 818/7).
  • Galvanisch verzinkte Handkette.
  • Stabiles Stahlblechgehäuse mit orangefarbige Pulverbeschichtung.
  • S-200 sind ausgestattet mit TÜV/GS geprüft, CE-Zeichen.

Standardlieferung:

  • 3m Hub.
  • 2,5m Bedienung.
  • Inklusive Rollfahrwerk.

Optionen

  • Individuelle Hub- und Betätigungshöhen sind lieferbar.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 13157, EN 818-7
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

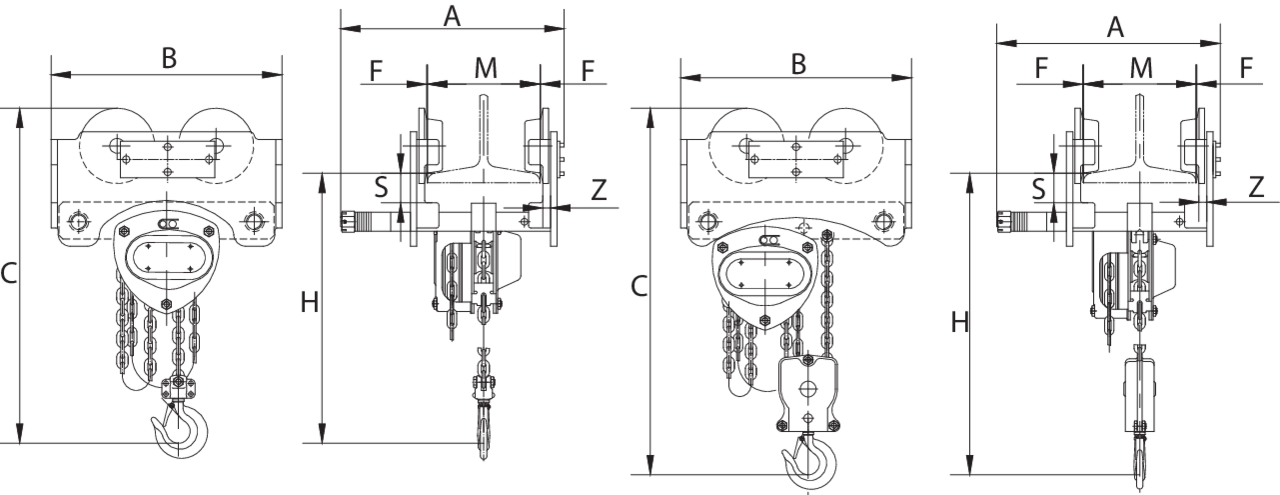

Artikel-Nr. Code WLL
kg
Hubhöhe
m
Modell Rad-Durchmesser
mm
Flanschbreite (mm) Lastkett
mm
Handkette (mm) Anzahl der Stränge Mindest Kurvenradius (mm) A
mm
B
mm
Cmin
(mm)
F
mm
Hmin
mm
M
mm
S (mm) Z (mm) Gewicht
kg
CAD
0930001-3 8717365117183 0,5 3 S20P/200OD/0.5T/3M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 18
0930001-4 8717365117190 0,5 4 S20P/200OD/0.5T/4M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 20
0930001-5 8717365117206 0,5 5 S20P/200OD/0.5T/5M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 21,5
0930001-6 8717365117213 0,5 6 S20P/200OD/0.5T/6M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 23
0930001-7 8717365117220 0,5 7 S20P/200OD/0.5T/7M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 25
0930001-8 8717365117237 0,5 8 S20P/200OD/0.5T/8M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 26
0930001-9 8717365117244 0,5 9 S20P/200OD/0.5T/9M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 28
0930001-10 8717365117251 0,5 10 S20P/200OD/0.5T/10M 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 30
0930003-3 8717365117268 1 3 S20P/200OD/1T/3M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 28
0930003-4 8717365117275 1 4 S20P/200OD/1T/4M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 30
0930003-5 8717365117282 1 5 S20P/200OD/1T/5M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 32
0930003-6 8717365117299 1 6 S20P/200OD/1T/6M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 34
0930003-7 8717365117305 1 7 S20P/200OD/1T/7M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 36
0930003-8 8717365117312 1 8 S20P/200OD/1T/8M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 38
0930003-9 8717365117329 1 9 S20P/200OD/1T/9M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 40
0930003-10 8717365117336 1 10 S20P/200OD/1T/10M 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 41
0930005-3 8717365117343 1,5 3 S20P/200OD/1.5T/3M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 40
0930005-4 8717365117350 1,5 4 S20P/200OD/1.5T/4M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 42
0930005-5 8717365117367 1,5 5 S20P/200OD/1.5T/5M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 44
0930005-6 8717365117374 1,5 6 S20P/200OD/1.5T/6M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 46
0930005-7 8717365117381 1,5 7 S20P/200OD/1.5T/7M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 48
0930005-8 8717365117398 1,5 8 S20P/200OD/1.5T/8M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 50
0930005-9 8717365117404 1,5 9 S20P/200OD/1.5T/9M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 52
0930005-10 8717365117411 1,5 10 S20P/200OD/1.5T/10M 80 74-305 7.1 x 21 5.0 x 23.7 1 1.000 396 360 460 1.5-3 380 74-305 39 10 55,5
0930007-3 8717365117428 2 3 S20P/200OD/2T/3M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 44,5
0930007-4 8717365117435 2 4 S20P/200OD/2T/4M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 47
0930007-5 8717365117442 2 5 S20P/200OD/2T/5M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 49
0930007-6 8717365117459 2 6 S20P/200OD/2T/6M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 52
0930007-7 8717365117466 2 7 S20P/200OD/2T/7M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 54
0930007-10 8717365117497 2 10 S20P/200OD/2T/10M 80 88-305 8.0 x 24 5.0 x 23.7 1 1.000 396 360 500 1.5-3 405 88-305 38 10 61
0930009-3 8717365117503 3 3 S20P/200OD/3T/3M 100 100-305 7.1 x 21 5.0 x 23.7 2 1.200 407 430 590 1.5-3 475 100-305 42 12 66
0930009-6 8717365117534 3 6 S20P/200OD/3T/6M 100 100-305 7.1 x 21 5.0 x 23.7 2 1.200 407 430 590 1.5-3 475 100-305 42 12 76,5
0930011-3 8717365117589 5 3 S20P/200OD/5T/3M 110 114-305 9.0 x 27 5.0 x 23.7 2 1.300 420 420 725 1.5-3 610 114-305 41,5 16 108
0930011-6 8717365117619 5 6 S20P/200OD/5T/6M 110 114-305 9.0 x 27 5.0 x 23.7 2 1.300 420 420 725 1.5-3 610 114-305 41,5 16 121,5
