• Material: AISI 316
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 818-4
  • Sicherheitsbeiwert: 4
  • Güteklasse: 6
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

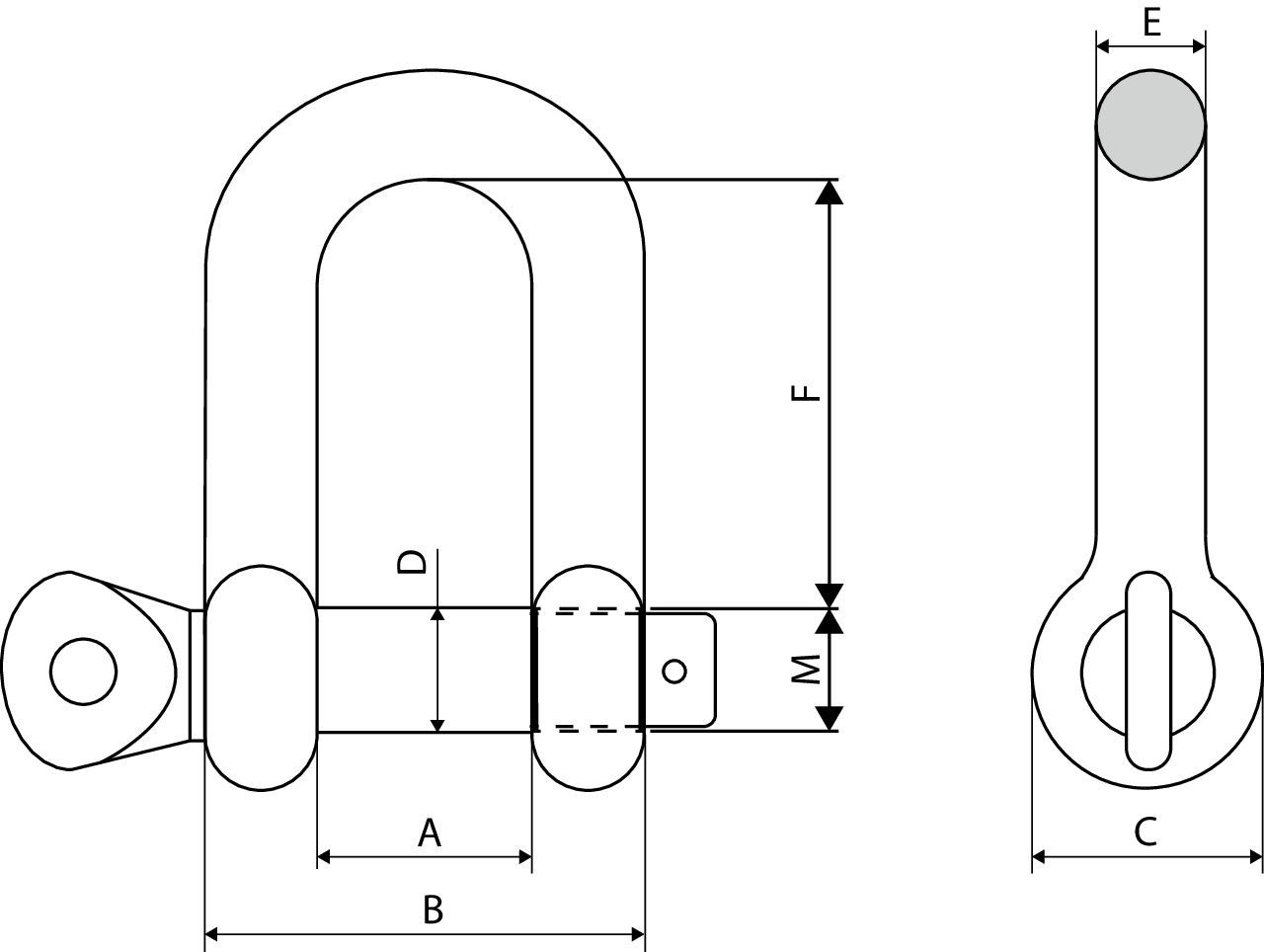

Artikel-Nr. WLL Größe Modell A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
M
mm
Gewicht CAD
2686901 0,5 M10 RSH005 500 KG 18 34 18 9 8 33 M10 0,1
2686903 1,25 M14 RSH012 1250 KG 25 49 25 13 12 40 M14 0,22
2686905 2 M18 RSH020 2000 KG 32 64 32 17 16 60 M18 0,52
2686907 3,2 M22 RSH032 3200 KG 41 79 47 21 19 78 M22 0,8
2686909 5 M30 RSH050 5000 KG 56 106 60 29 25 109 M30 2,2
