Crosby

Allgemein: Diese Rolle dient zur Positionierung des Anschlagmittels und gewährleisten eine korrekte Belastung des Schäkelbolzens.

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

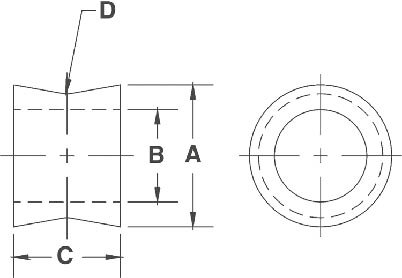

Artikel-Nr. WLL
t
A
mm
B
mm
C
mm
D
mm
Gewicht
kg
CAD
11.581020903 3,25 31,8 20,6 19,1 4,85 0,15
11.581020912 6,5 38,1 23,9 25,4 6,35 0,26
11.581020921 8,75 44,5 26,7 30,2 7,85 0,4
11.581020930 12,5 51,0 33,3 38,1 9,65 0,66
11.581020939 20,5 63,5 41,4 47,8 11,2 1,27
11.581020948 35 82,5 54,0 57,0 12,7 1,09
11.581020957 50 95,5 60,5 70,0 15,7 1,84
Die Maximale Prüflast beträgt 2.5 x WLL.







Download CAD

Beschreibung

CAD
Download
