Allgemein: POWERTEX Permanent-Magnete dienen zum Heben und Bewegen von Metallblöcken und zylindrischen Werkstücken. Diese Magnete brauchen wenig Wartung und behalten ihre magnetische Kraft über einen unbestimmten Zeitraum. Hohe Tragfähigkeit bei geringen Abmessungen und niedrigem Eigengewicht.

  • Ausführung: : NdFeB-Material für ein starkes Magnetfeld. Das Ein- und Ausschalten des Magnetfeldes erfolgt durch das manuelle Betätigen des Handhebels. Das Prisma auf der Unterseite des Magneten gewährleistet die sichere Aufnahme von ebenen und runden Werkstücken.
  • Kennzeichnung: nach Norm
  • Standard: EN 13155
  • Hinweis: : In der Tabelle sind die maximalen Tragfähigkeiten angegeben. Sie sind jedoch von der Werkstückform, der Materialstärke und dem Luftspalt abhängig.
  • Sicherheitsbeiwert: 3,5:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

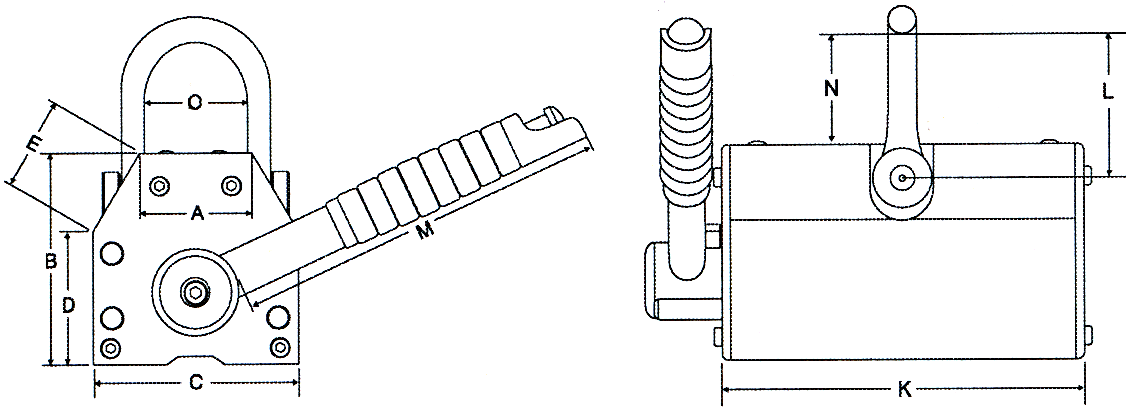

Max. erforderlich Handkraft (kgf) Max. erforderlich Handkraft (kN) A (mm) B (mm) C (mm) D (mm) E (mm) K (mm) L (mm) M (mm) N (mm) O (mm) Gewicht
kg
CAD
16.45PLM001 PLM-1 0,1 < 4 0,039 29 71 64 47 29 92 54 130 45 31 3
16.45PLM003 PLM-3 0,3 < 8 0,078 39 96 88 63 41 165 78 158 63 45 10
16.45PLM006 PLM-6 0,6 < 8 0,078 51 118 118 74 57 216 114 199 94 57 20
16.45PLM010 PLM-10 1 < 16 0,157 64 140 148 90 66 286 126 246 106 73 40
16.45PLM020 PLM-20 2 < 16 0,157 92 188 188 122 82 397 150 375 120 100 95
PLM-60 auf Anfrage lieferbar
