Red Rooster

RED ROOSTER Druckluftkettenzug mit aufgebautem pneumatischen Fahrwerk für Lasten von 250 bis 2000 kg. Die TCR-Serie ist speziell für den schweren industriellen Einsatz entwickelt worden. Robustes Stahlgussgehäuse. Die TCS-Serie sind speziell für den Materialtransport entwickelte Hochgeschwindigkeits-Hebezeuge mit Aluminiumgehäuse.

Serienmäßige Merkmale:

  • Präzise variable Geschwindigkeitssteuerung (Seil- und Hängebahnsteuerung).
  • Optimale Steuerung der Last, sehr präzise Positionierung.
  • 4-Knopf-Hängesteuerung, die sowohl das Hebezeug als auch die Laufkatze manövriert
  • Kompaktes Design.
  • Endanschlagsystem.
  • Lastbegrenzer ohne Verlust der Bauhöhe eingebaut.
  • 4-Rad-Fahrwerk.
  • Laufwagen für verschiedene Flanschprofile.
  • Radprofil passend zu parallelen oder konischen Flanschen.
  • Anti-Kipp- und Anti-Fall-Platten.
  • Niedriger Geräuschpegel.
  • Luftdruck 0,4 - 0,63 MPa (4 - 6,3 Bar).

Optional:

  • Marine-Spezifikation/Korrosionsbeständigkeit
  • Farbsysteme von C2 - Industrie bis C5 - Offshore-Spezifikation (standardmäßig in Rot, andere RAL-Farben auf Anfrage).
  • Auswahl an Anhängern.
  • Funksteuerschalter für elektro-pneumatische Steuerungen.
  • Steuerungssysteme.
  • Kettensammler (PVC, verzinkter oder rostfreier Stahl).
  • Verschiedene Arten von Haken oder Bügel verfügbar.
  • Luftversorgungssysteme und Ventile.
  • Luftversorgungseinheit.
  • Abgeleitete Abluft.
  • Eigene Konstruktion für "Specials".
  • Leitungswagen-Systeme.
  • Hauptluft-Absperrventil.

ATEX:

  • Gemäß EG-Richtlinie 94/9/EG (Ex-Einstufung)

Empfohlen:
Wir empfehlen dringend die Verwendung einer SMC-Luftbehandlungseinheit.
(Separat erhältlich.)

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

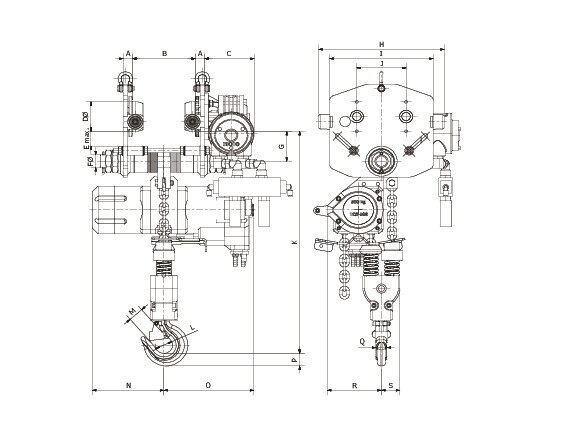

Artikel-Nr. WLL
t
Anzahl der Stränge Hubgeschwindigkeit ohne Last (m/min) Hubgeschwindigkeit bei Volllast (m/min) Gewicht mit 3 m Hub Luftverbrauch Heben I/sec A
mm
B
mm
C
mm
D Ø E
mm
F Ø G
mm
H
mm
I
mm
J
mm
K
mm
L Ø M
mm
N
mm
O
mm
P
mm
Q
mm
R
mm
S (mm) CAD
16.30TCR-250-AT2S 0,25 1 19 9,3 32 1/2" 15 21 TBC 135 70 35 35 71 285 235 112 350 36 22 112 140 15 20 70 22
16.30TCR-500-AT2S 0,25 1 20,5 10,5 31 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 525 40 29 156 186 29,5 25 113 20
16.30TCR-500/2-AT2S 0,5 2 9,5 4,6 34 1/2" 15 21 TBC 135 70 35 35 71 285 235 112 390 35 25 112 140 25 18 87,5 32,5
16.30TCS-500-AT2S 0,5 1 33 17 41 1/2" 28 21 TBC 135 70 35 35 71 285 235 112 450 36 22 163 205 15 20 100 18,5
16.30TCR-1000/2-AT2S 1 2 9,5 5,3 35 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 560 40 29 156 186 29,5 25 147 42
16.30TCR-1000-AT2S 1 1 11,3 6 34 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 525 40 29 156 186 29,5 25 116 23
16.30TCS-980/2-AT2S 1 2 16 8,5 45 1/2" 28 21 TBC 135 70 35 35 71 285 235 112 530 40 23 163 205 30 25 123 42
16.30TCR-2000/2-AT2S 2 2 5,7 3 40 1/2" 25 21 TBC 135 70 35 35 71 285 235 112 645 45 29 155 185 37 30 140 55

Download CAD
