Crosby

Allgemein: Die vertikale Hebeklemme IPU10 eignet sich zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. Dank der beweglichen Aufhängeöse kann die Klemme die Last aus jeder Richtung absetzen und anheben, mit einem mehrsträngigen Anschlagmittel auch ohne seitliche Belastung der Klemme. Lieferbar mit Tragfähigkeiten von 0,5 bis 30 Tonnen (höhere Tragfähigkeiten auf Anfrage) und zahlreichen Maulweiten von: 0 bis 155 mm.
Mehrere Bauformen erhältlich:
• IPU10 – Standardklemme für Materialien mit einer Oberflächenhärte bis 345 HB
• IPU10J – Größere Maulweite
• IPU10S – Zur Verwendung mit Edelstahl
• IPU10H – Für Materialien mit einer Oberflächenhärte bis 450 HB

  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155
  • Hinweis: Mindestbelastung = 10% der Tragfähigkeit.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

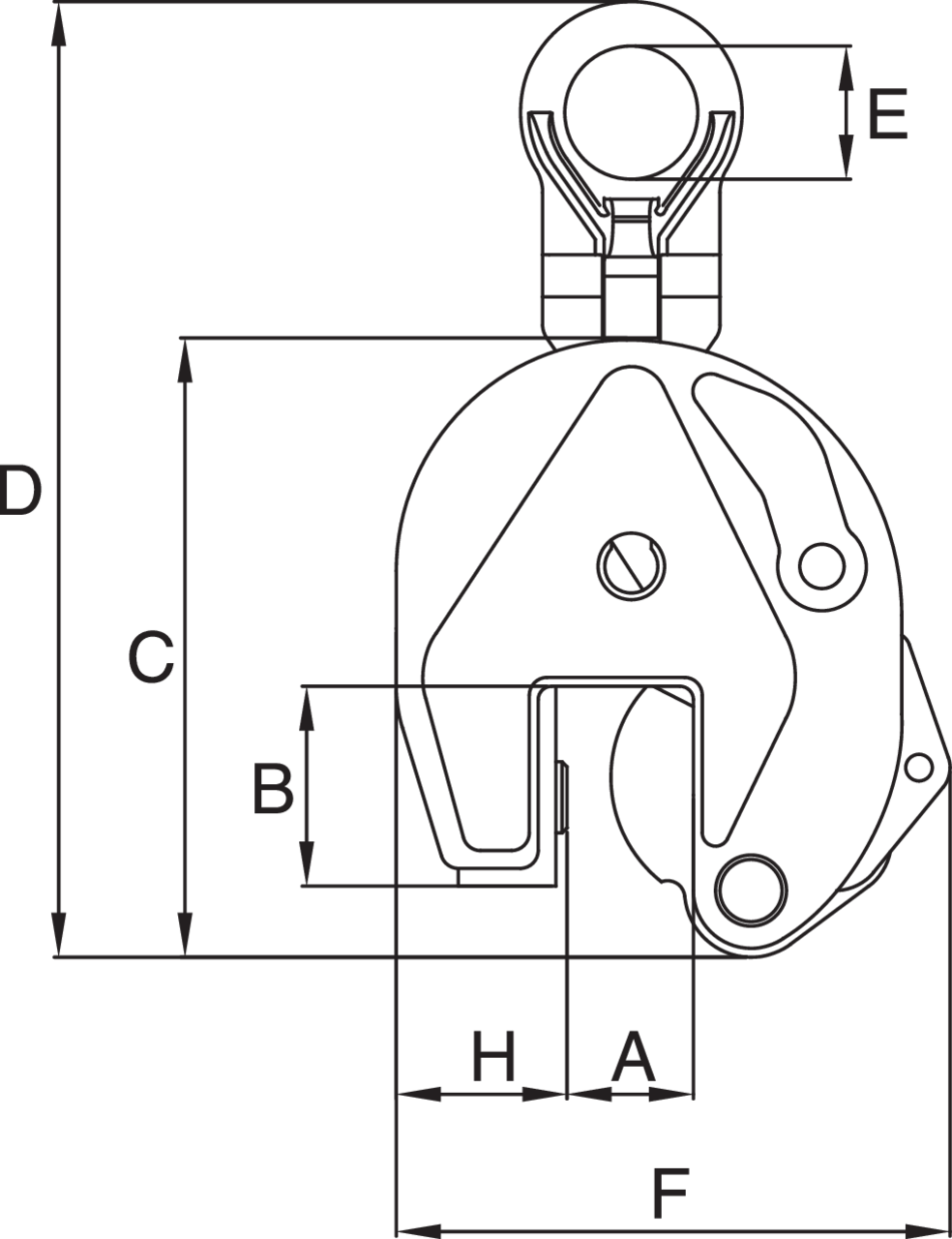

Artikel-Nr. WLL
t
I P Typ Gabelweite (mm) B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Gewicht
kg
CAD
16.012701675 0,5 0.5-IPU10 0-16 44 130 216 40 115 42 28 - 11 1,9
16.012701663 1 1-IPU10 0-20 45 139 225 40 127 42 38 - 11 2,4
16.012701677 2 2-IPU10 0-35 78 201 368 70 188 64 55 - 16 8,5
16.012701665 3 3-IPU10 0-40 100 253 436 75 222 78 60 - 20 14,8
16.012701667 4,5 4.5-IP10 0-40 100 253 436 75 227 82 65 - 20 16
16.012701669 6 6-IPU10 0-50 126 302 525 80 292 84 95 44 20 24
16.012702469 6 6-IPU10J 50-100 126 302 515 80 336 84 95 44 20 26,5
16.012701671 9 9-IPU10 0-50 126 325 552 80 310 94 104 44 20 29,5
16.012701673 9 9-IPU10J 50-100 126 325 550 80 360 94 105 44 20 30,5
16.012701679 12 12-IPU10 0-54 160 392 616 80 433 121 137 41 25 57
16.012701681 12 12-IPU10J 54-108 178 438 662 80 491 121 136 41 25 65
16.012701683 16 16-IPU10 5-64 180 463 736 88 492 121 153 45 25 79
16.012701685 16 16-IPU10J 64-128 208 521 784 88 562 121 160 45 25 85
16.012701687 22,5 22.5-IPU10 5-80 222 554 863 110 565 139 186 49 25 126
16.012701689 22,5 22.5-IPU10J 80-155 255 628 938 110 660 139 196 49 25 149
16.012701691 30 30-IPU10 5-80 222 554 868 110 580 153 186 54 30 141
16.012701693 30 30-IPU10J 80-155 255 628 942 110 660 153 196 54 30 165
