Crosby

Allgemein: Die vertikale Hebeklemme IP10 eignet sich zum Heben, Wenden, Bewegen oder zum vertikalen Transportieren von Blechen, Platten und Konstruktionen sowie zum Kippen aus horizontaler in vertikale Lage (180°) und umgekehrt. Normalerweise verwendet als Einzel-Lastaufnahmemittel oder in Verbindung mit einer Traverse und mehreren Anschlagsträngen. Lieferbar mit Tragfähigkeiten von 0,5 bis 30 Tonnen (höhere Tragfähigkeiten auf Anfrage) und zahlreichen Maulweiten von 0 bis 155 mm.
Mehrere Bauformen erhältlich:
• IP10 – Standardklemme für Materialien mit einer Oberflächenhärte bis 345 HB
• IP10J – Größere Maulweite
• IP10S – Zur Verwendung mit Edelstahl
• IP10H – Für Materialien mit einer Oberflächenhärte bis 450 HB

  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155
  • Hinweis: Mindestbelastung = 10 % der Tragfähigkeit.

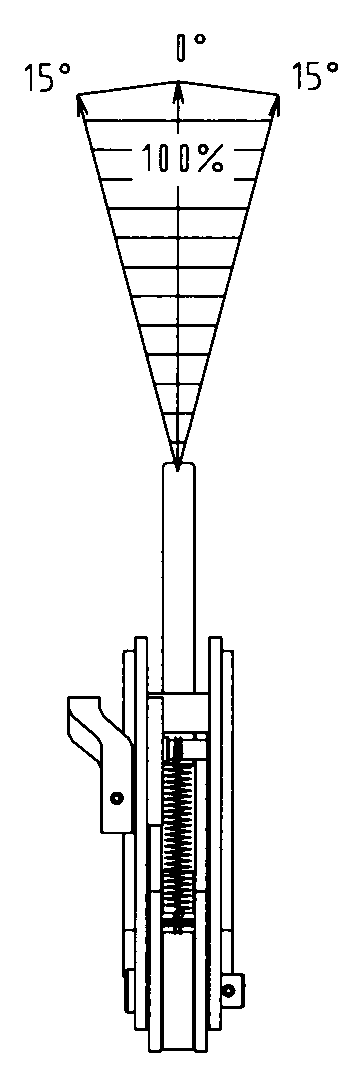

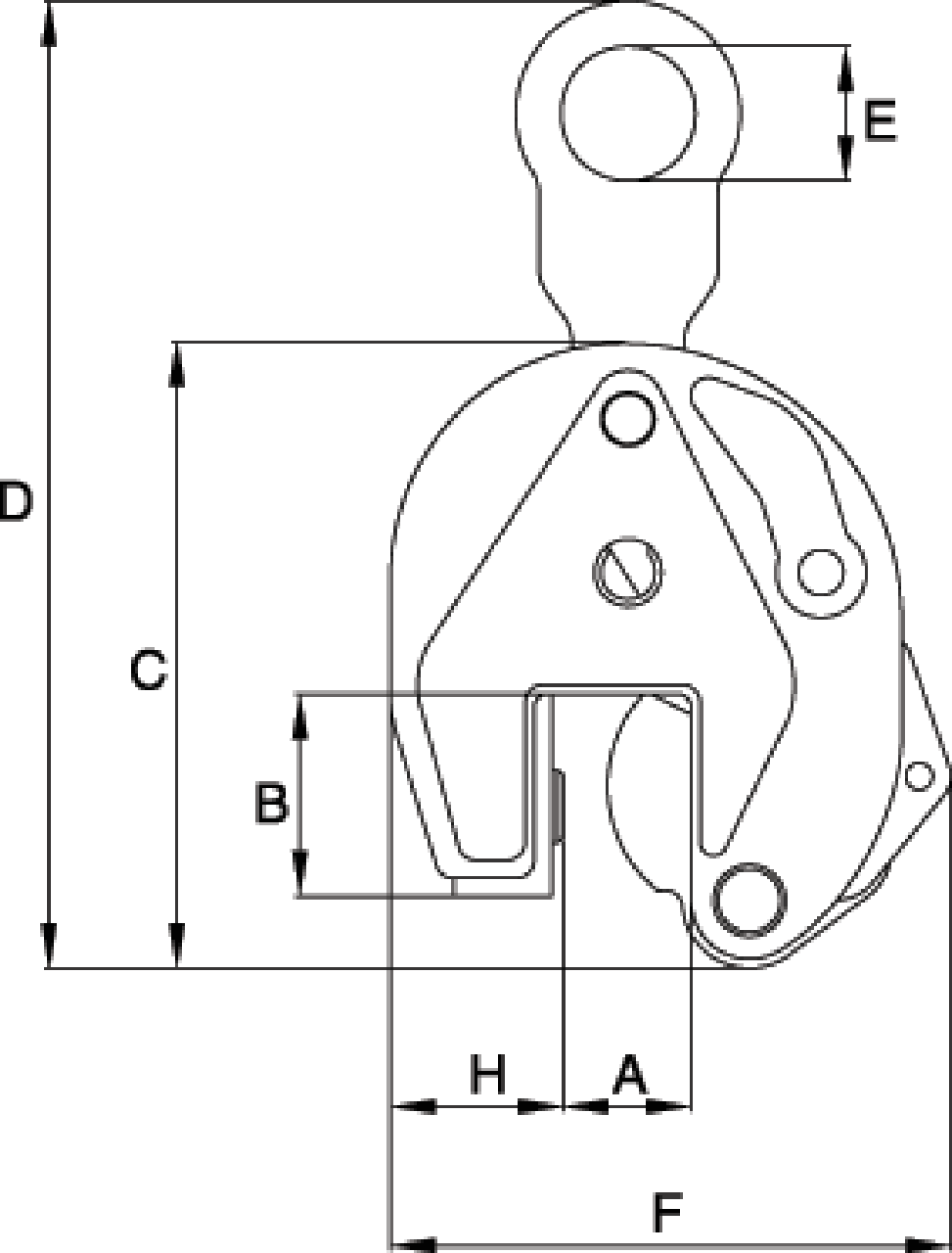

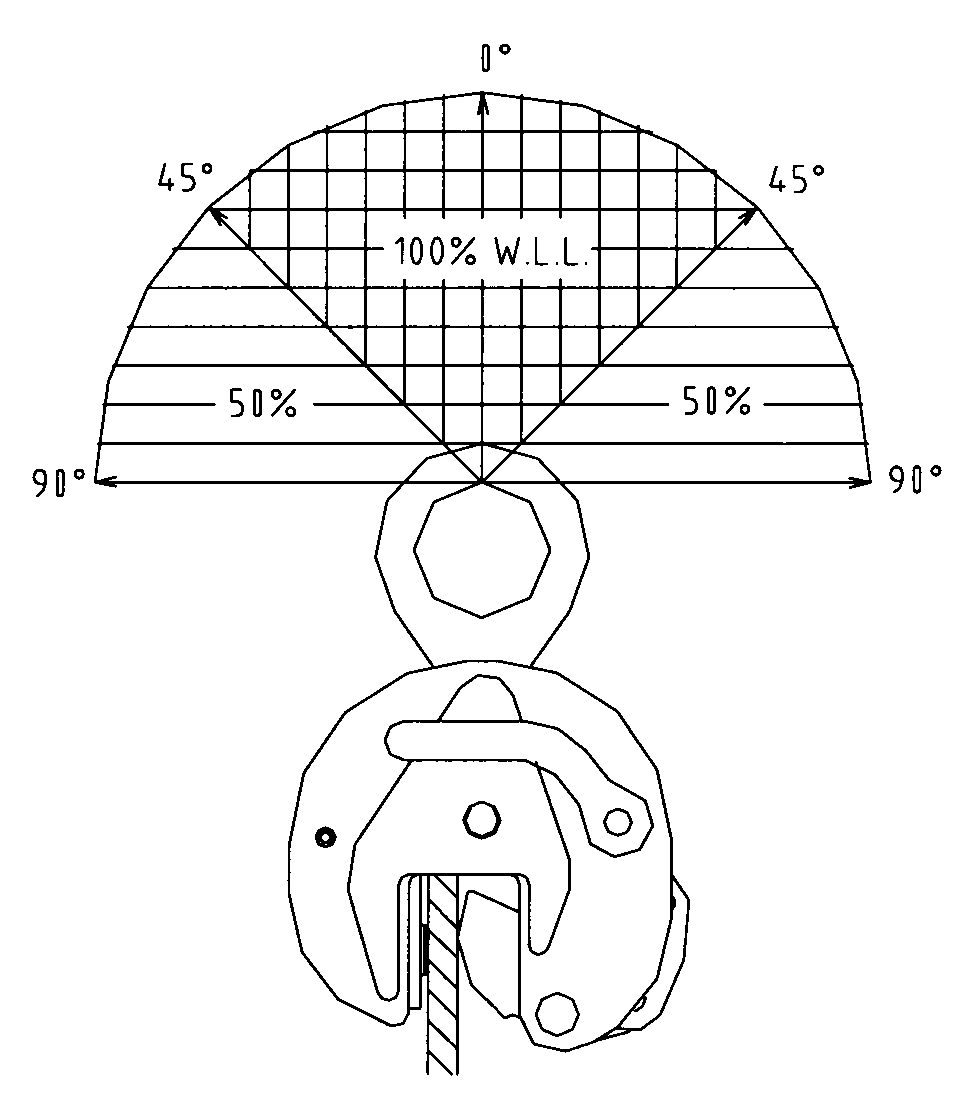

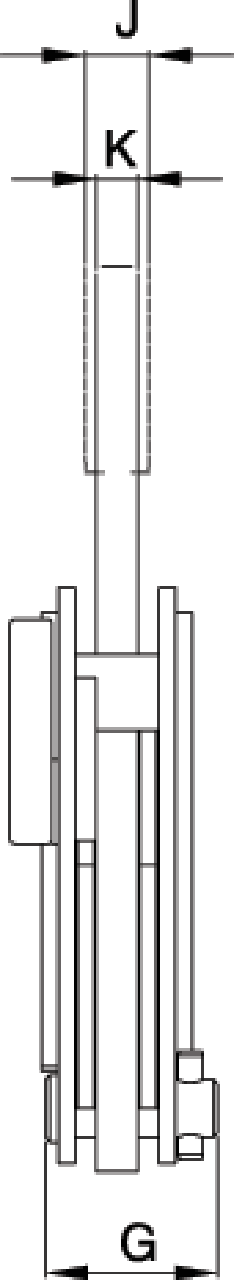

Crosby IP10 Zeichnung1 Crosby IP10 Zeichnung2
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
I P Typ Gabelweite (mm) B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Gewicht
kg
CAD
16.012701674 0,5 0.5-IP10 0-16 44 130 203 40 115 42 28 - 11 1,8
16.012701662 1 1-IP10 0-20 45 139 212 40 127 42 38 - 11 2,2
16.012701676 2 2-IP10 0-35 78 201 330 70 188 64 55 - 16 7,6
16.012701664 3 3-IP10 0-40 100 253 434 75 222 78 60 - 20 13,8
16.012701666 4,5 4.5-IP10 0-40 100 253 434 75 227 82 65 - 20 15
16.012701668 6 6-IP10 0-50 126 302 517 80 292 84 95 40 20 23,5
16.012701705 6 6-IP10J 50-100 126 302 506 80 336 84 95 40 20 24,5
16.012701670 9 9-IP10 0-50 126 325 545 80 310 94 104 44 25 27,5
16.012701672 9 9-IP10J 50-100 126 325 542 80 360 94 105 44 25 28,5
16.012701678 12 12-IP10 0-54 160 392 574 80 433 121 137 41 25 49
16.012701680 12 12-IP10J 54-108 178 438 620 80 491 121 136 41 25 58
16.012701682 16 16-IP10 5-64 180 463 686 88 492 121 153 49 25 68
16.012701684 16 16-IP10J 64-128 208 521 734 88 562 121 160 45 25 80
16.012701686 22,5 22.5-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701688 22,5 22-IP10J 80-155 255 628 883 110 660 139 196 49 25 131
16.012701690 30 30-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701692 30 30-IP10J 80-155 255 628 887 110 660 153 196 54 30 147
