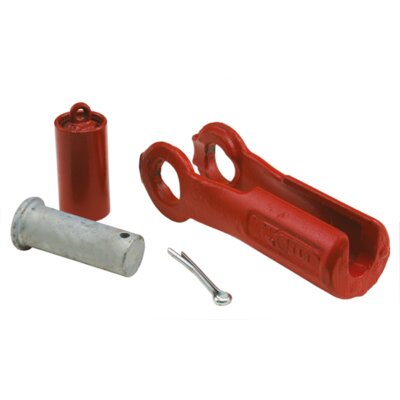

Crosby
  • Erhältlich in sechs Größen von 13 mm - 38 mm.
  • Ausgehend von Nennbruchfestigkeit des Drahtseils erreichen Seiltaschen einen Wirkungsgrad von 100%.
  • Konzipiert für die Verwendung mit Mobilkranen. Kann verwendet werden, um hochleistungsfähige, drehungsfreie Seile und Standard 6-litzige Seile zu terminieren.
  • Einfach zu installierende Montage mit Crosby WIRELOCK® Verguss.
  • Kopf und Bolzen sind wiederverwendbar.
  • Bolzen und Köpfe als Ersatzteil lieferbar.
  • Sperrfunktion zur Verhinderung der Drehung der Seilrotation lieferbar.
  • Bolzenkappe mit Öse, die am Seil befestigt und zum Ziehen des Seils während des Einscherungsvorgangs verwendet werden kann.
  • Hergestellt gemäß den Anforderungen von API-2C.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. MB
t

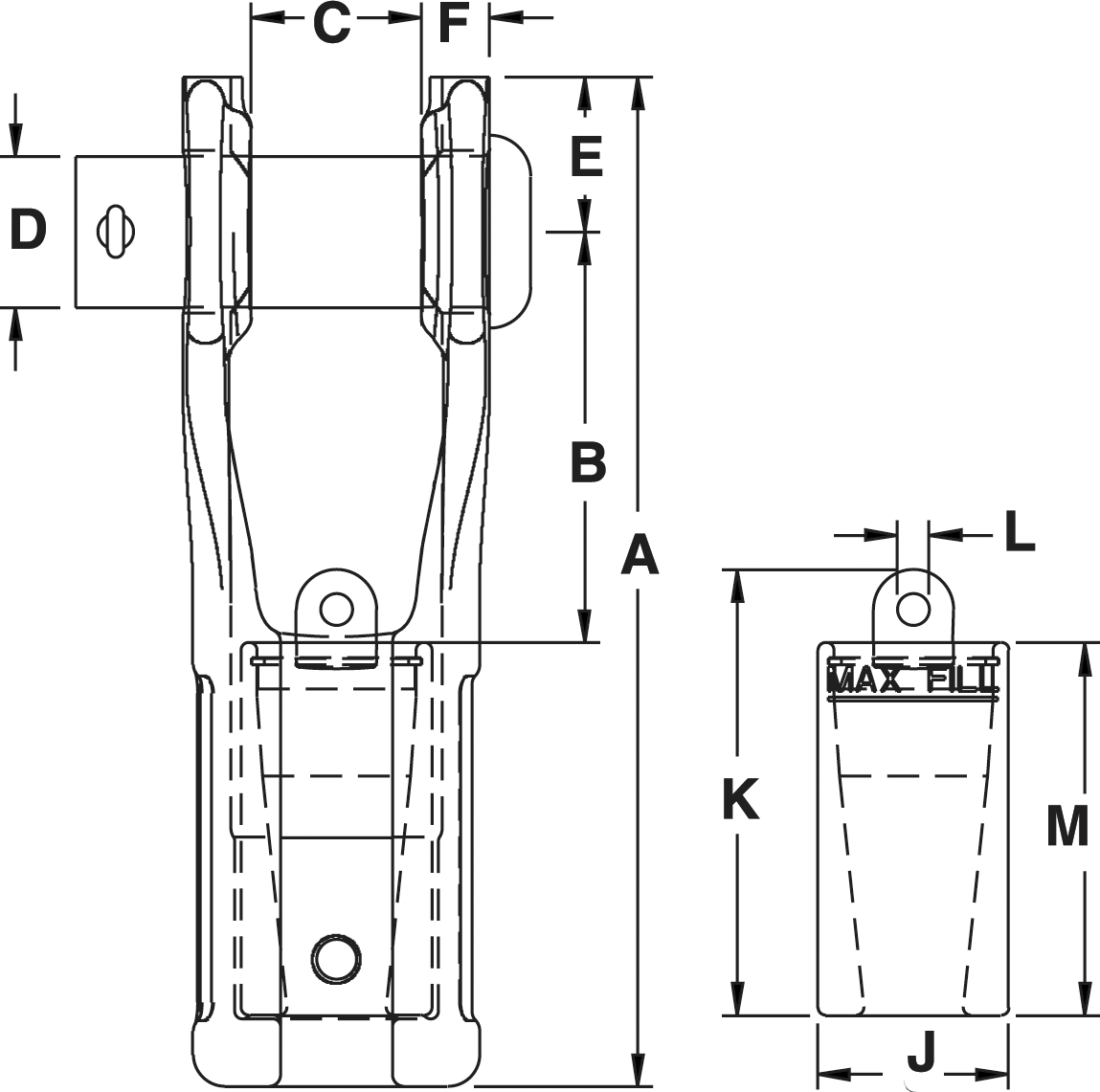

Seil Ø (mm)* Tolerance +/- C A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
J
mm
K
mm
L
mm
M
mm
Gewicht
kg
CAD
10.101052005 27 13-16 1,52 202 82 33 30 31 14 38 89 6 74 1,52
10.101052014 45 16-19 1,52 240 99 39 35 37 17 44 109 10 87 1,52
10.101052023 57 19-22 1,52 275 112 45 41 43 19 52 121 10 101 1,52
10.101052032 82 22-26 2,29 327 139 52 51 51 23 62 143 16 115 2,29
10.101052041 136 28-32 2,29 378 144 64 57 64 28 75 180 19 145 2,29
10.101052050 161 35-38 2,29 459 182 77 70 70 31 92 205 19 172 2,29
