Crosby

Allgemein: Die Terminals weisen einen reduzierten bearbeiteten Bereich des Schaftes auf, der dem korrekten Maß nach dem Verformen entspricht. Vor dem Gesenkschmieden ergibt sich dadurch ein offensichtlicher optischer Unterschied im Schaftdurchmesser. Nach dem Gesenkschmieden wird ein einheitlicher Schaftdurchmesser erzeugt, der eine permanente visuelle Inspektionsmöglichkeit nach QUIC CHECK™ ermöglicht. Sie wurde entwickelt, um schnell festzustellen, ob die Terminals den Knetvorgang durchlaufen hat, und um bei Inspektionen vor Ort behilflich zu sein. Sie beseitigt nicht die Notwendigkeit, Standardproduktionsinspektionen durchzuführen, die eine Messung der korrekten Abmessungen nach dem Kneten oder eine Probeladung umfassen.
Die Härte wird durch Sphäroidisierungsglühen kontrolliert.
Gesenkgeschmiedete Endstücke haben einen Wirkungsgrad von 100%, basierend auf der Katalogfestigkeit von Drahtseilen.

  • Material: Geschmiedeter Karbonstahl.
  • Kennzeichnung: Herstellerkennzeichen und Chargennummer.
  • Oberfläche: Blank.
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

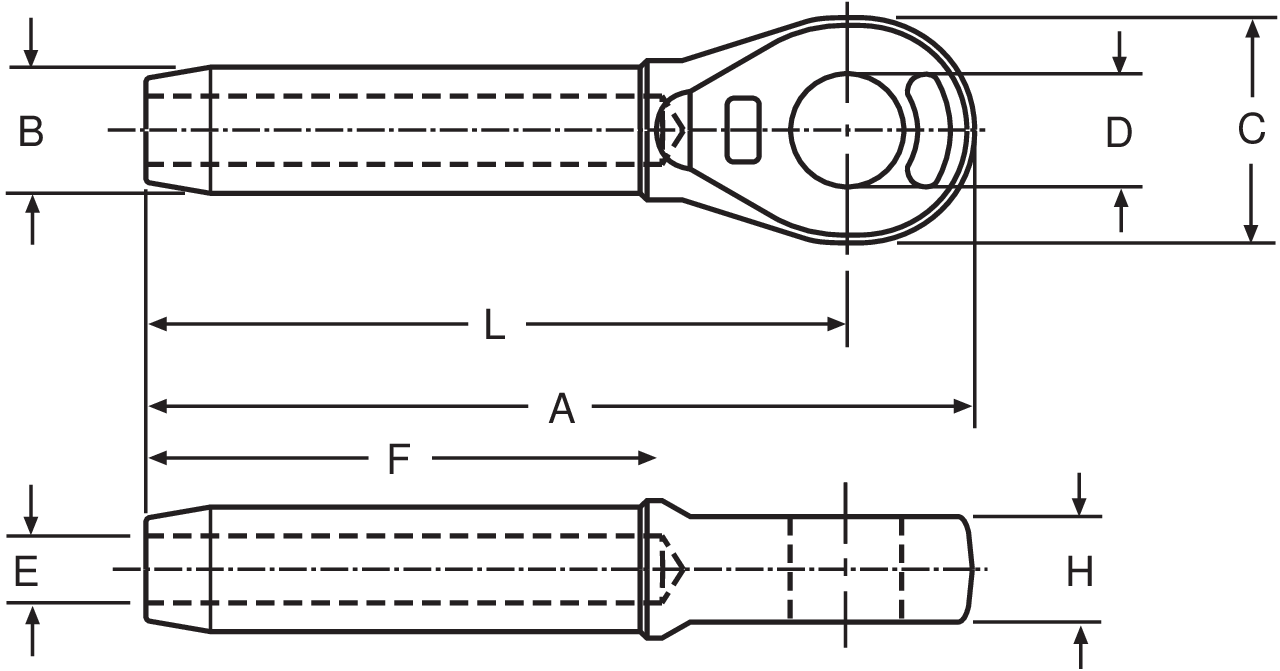

Artikel-Nr. Rope diameter
mm
Max. Ø nach dem Pressen A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
Gewicht
kg
10.101039325 6 11,7 109 12,7 35,1 19,1 6,85 54 12,7 89,0 0,15
10.101039361 9-10 18,0 138 19,6 41,1 22,4 10,4 81 17 114 0,33
10.101039343 8 18,0 138 19,6 41,1 22,4 8,65 81 17 114 0,34
10.101039389 11-12 23,1 176 24,9 51,0 26,9 12,2 108 21,8 146 0,64
10.101039405 13 23,1 176 24,9 51,0 26,9 14,0 108 21,8 146 0,64
10.101039441 16 29,5 220 31,8 60,5 32,5 17 135 28,7 184 1,29
10.101039423 14 29,5 220 31,8 60,5 31,8 15,5 135 28,7 184 1,32
10.101039469 18-20 36,1 261 39,4 73 36,6 20,3 162 33,3 219 2,27
10.101039487 22 39,4 303 43,2 79 44 23,9 189 38,1 257 3,08
10.101039502 24-26 45,7 344 50,5 92 52,5 26,9 216 44,5 292 4,72
10.101039520 28 52,0 382 57,0 102 58,5 30,2 243 51 324 6,72
10.101039548 32 58,5 430 64,5 114 65 33,8 270 57 365 9,78
10.101039566 33-34 65,0 473 71 127 65 36,8 297 57 400 12,9
10.101039584 38-40 71,5 511 78 140 71,5 40,1 325 63 432 17,3
10.101039600 44 77,5 598 86 159 90,5 47,2 378 76 508 23,1
10.101042589 48-52 90,5 702 100 184 96,5 53,5 432 82,5 584 40,5
