Allgemein: Universelles Verbindungsglied, bestehend aus zwei gesenkgeschmiedeten identischen Hälften, einem Bolzen und einer Sicherheitshülse.

  • Material: Legierter Stahl der Güteklasse 12.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Pewag oder PW, winner pro oder 12, H16, CE, Herstellerlos und Typ
  • Oberfläche: Hellblau pulverbeschichtet
  • Standard: EN 1677-1
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t

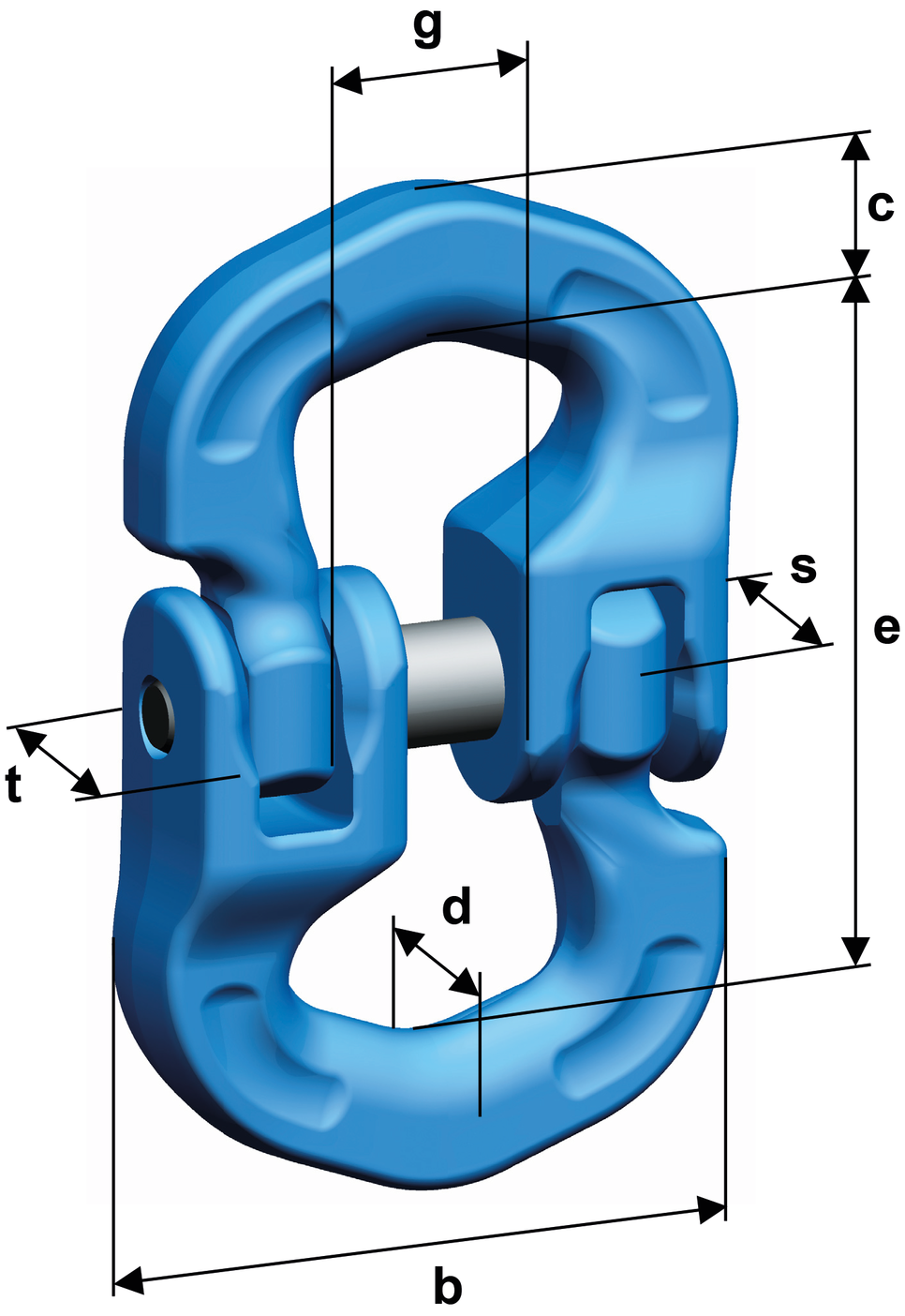

Für Kette Ø (mm) b (mm) c (mm) d
mm
e (mm) g (mm) s (mm) t (mm) Gewicht
kg
CAD
11.0789314 CWP 7 2,36 7-8 51 11,5 9 63 17 13 15,5 0,24
11.0787965 CWP 8 3 8 58 14 10 62 20 15 20 0,27
11.0789315 CWP 10 5 10 66 18 13 78 22 21 25 0,57
11.0789316 CWP 13 8 13 84 22 17 107 25 25 34 1,43
11.0750093 CWP 16 12,5 16 120 27 21 128 48 31 41 2,26
