pewag





WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Hellblau pulverbeschichtet
  • Material: Legierter Stahl der Güteklasse 12.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Pewag oder PW, winner pro oder 12, H16, CE, Charge und Typ
  • Standard: EN 1677-2
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell WLL
t
LC
kN

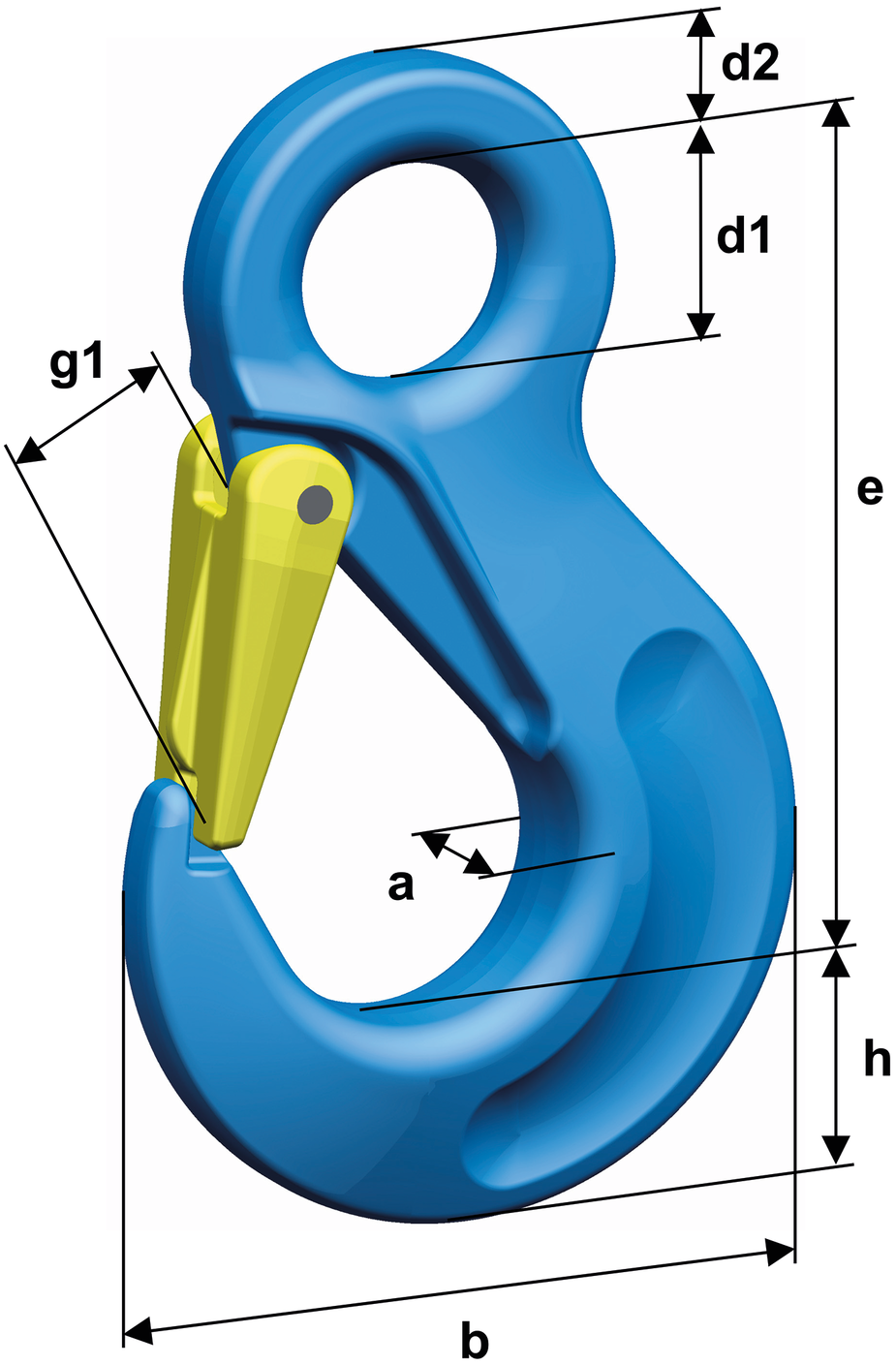

a (mm) b (mm) d1 mm d2 (mm) e (mm) g1(mm) h (mm) Gewicht
kg
CAD
11.1288001 HSWP 7/8 3 60 19 88 25 11 106 26 27 0,65
11.1288003 HSWP 10 5 100 26 108 34 16 131 31 33 1,29
11.1288005 HSWP 13 8 160 33 132 43 19 164 39 43 2,43

Download CAD

Beschreibung

CAD
Download
