Allgemein: Unser Sortiment an leichten, tragbaren Portalen bringt eine neue Dimension in den professionellen Hebezeugmarkt. Die Tragbarkeit, die sichere manuelle Montage und die Steifigkeit der Struktur bedeuten, dass sie einen völlig neuen Markt für den Einsatz von Portalen mit Hebeanwendungen wie z.B. bei beengten Platzverhältnissen, auf Dächern, in der Klimatechnik, in Aufzugsschächten, in der Abwasserwirtschaft, in sauberen Umgebungen (Lebensmittel, Krankenhäuser usw.) und bei der zunehmenden Verfügbarkeit in der Vermietungsbranche eröffnen.

Ausführung: Aluminiumportalkrane bestehen aus vier Einzelkomponenten und können in wenigen Minuten montiert und demontiert werden. Durch die Höhenverstellung können diese Krane auch in Bereichen mit geringer Deckenhöhe eingesetzt werden.
Anwendungsbereiche:
- Heben und Bewegen von schweren Lasten.
- Gebäudekomponenten hinein und heraus bringen.
- Reparatur und Wartung von Pumpen.
- Be- und Entladen von LKW und Anhängern.
- Einsatz in Werkstätten und auf Baustellen

  • Hinweis: Kann mit einer Kapazität von bis zu 3 Tonnen geliefert werden, ebenso wie maßgeschneiderte Lösungen.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

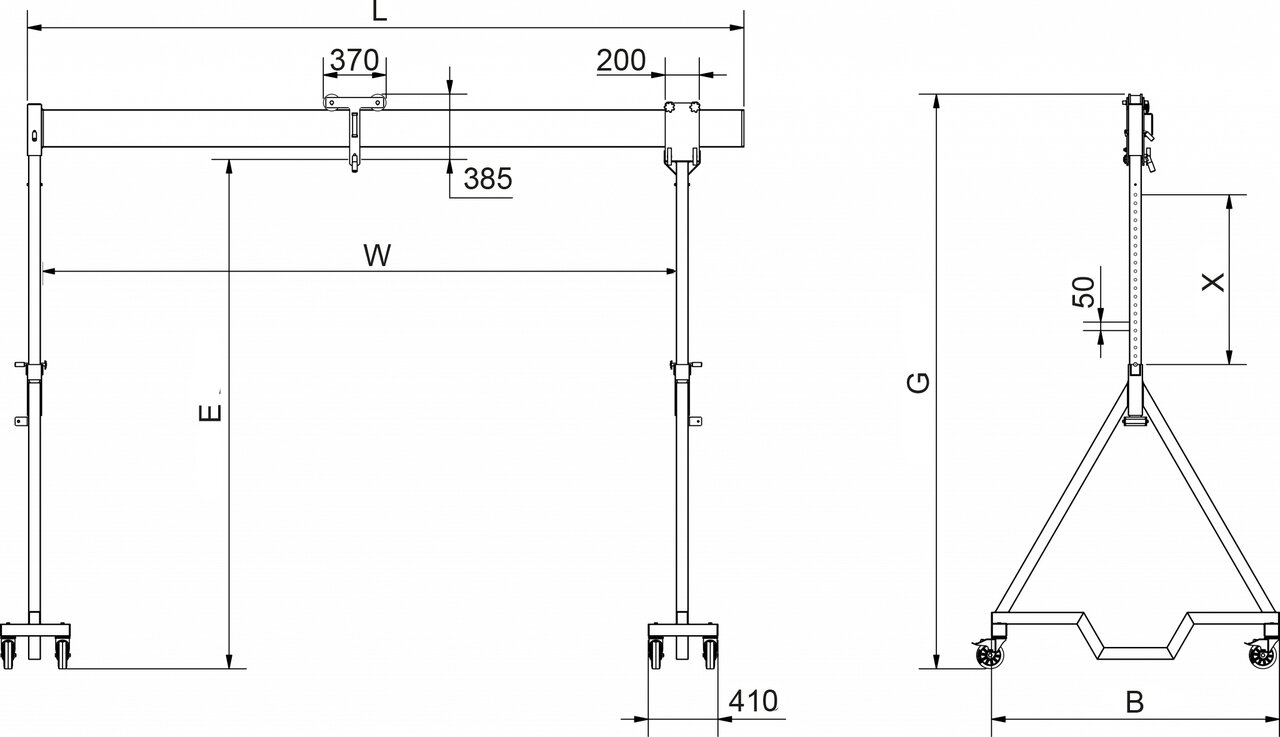

Artikel-Nr. WLL
t
Modell Trägerlänge
m
B
mm
E
mm
G
mm
L
mm
W
mm
X
mm
Gewicht
kg
CAD
13.10121000-7 0,5 Mini 7 1.120 1500-2000 1885-2385 7.217 6.992 500 165
13.10121000-8 0,5 Mini 8 1.120 1500-2000 1885-2385 8.217 7.992 500 174
13.10122000-7 0,5 Standard 7 1.695 2000-3000 2385-3385 7.217 6.992 1.000 187
13.10122000-8 0,5 Standard 8 1.695 2000-3000 2385-3385 8.217 7.992 1.000 196
13.10123000-7 0,5 Maxi 7 1.985 2250-3500 2635-3885 7.217 6.992 1.250 197
13.10123000-8 0,5 Maxi 8 1.985 2250-3500 2635-3885 8.217 7.992 1.250 206
13.10121000-6 0,75 Mini 6 1.120 1500-2000 1885-2385 6.217 5.992 500 155
13.10122000-6 0,75 Standard 6 1.695 2000-3000 2385-3385 6.217 5.992 1.000 177
13.10123000-6 0,75 Maxi 6 1.985 2250-3500 2635-3885 6.217 5.992 1.250 187
13.10121000-2 1 Mini 2 1.120 1500-2000 1885-2385 2.217 1.992 500 117
13.10121000-3 1 Mini 3 1.120 1500-2000 1885-2385 3.217 2.992 500 127
13.10121000-4 1 Mini 4 1.120 1500-2000 1885-2385 4.217 3.992 500 136
13.10122000-2 1 Standard 2 1.695 2000-3000 2385-3385 2.217 1.992 1.000 139
13.10121000-5 1 Mini 5 1.120 1500-2000 1885-2385 5.217 4.992 500 146
13.10122000-3 1 Standard 3 1.695 2000-3000 2385-3385 3.217 2.992 1.000 149
13.10123000-2 1 Maxi 2 1.985 2250-3500 2635-3885 2.217 1.992 1.250 149
13.10122000-4 1 Standard 4 1.695 2000-3000 2385-3385 4.217 3.992 1.000 158
13.10123000-3 1 Maxi 3 1.985 2250-3500 2635-3885 3.217 2.992 1.250 159
13.10123000-4 1 Maxi 2 1.985 2250-3500 2635-3885 4.217 3.992 1.250 168
13.10122000-5 1 Standard 5 1.695 2000-3000 2385-3385 5.217 4.992 1.000 168
13.10123000-5 1 Maxi 5 1.985 2250-3500 2635-3885 5.217 4.992 1.250 178
