Allgemein: Kette zum Anschlagen und Zurren. Erhältlich in zwei unterschiedlichen Qualitäten. Star Alloy mit einer Einsatztemperatur von max. +200°C und Star Alloy Plus mit einer Einsatztemperatur von max. +380°C.
Material: Hochvergüteter Spezialstahl der Güteklasse 10 und Star Alloy Plus 8+.

Darf nicht wärmebehandelt werden.

Norm: EN 818-2, jedoch mit höherer Tragfähigkeit.

  • Ausführung: Lackiert.
  • Werkstoff: Hochvergüteter Spezialstahl der Güteklasse 10 und Star Alloy Plus 8+.
  • Kennzeichnung: Ein Kettenglied je Meter ist mit der Angabe der Güteklasse gekennzeichnet.
  • Standard: EN 818-2
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell Durchmesser
mm
WLL
t

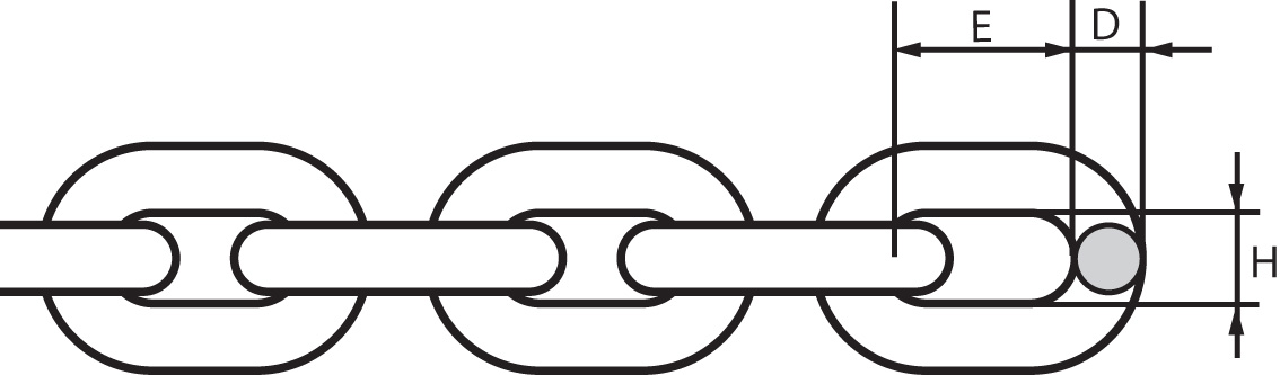

Bruchkraft (kN) Bruchkraft (kP) E (mm) H (mm) Gewicht
kg/m
CAD
03.11SAS06.10 SA/S-6-10 6 1,4 56,5 5.761 18 8,7 0,9
03.11SAS07.10 SA/S-7-10 7 1,9 77 7.852 21 9,5 1,2
03.11SAS08.10 SA/S-8-10 8 2,5 100 10.197 24 10,9 1,6
03.11SAS10.10 SA/S-10-10 10 4 157 16.009 30 13,5 2,5
03.11SAS13.10 SA/S-13-10 13 6,7 266 27.124 39 17,5 4,2
03.11SAS16.10 SA/S-16-10 16 10 402 40.992 48 21,5 6,3
03.11SAS19.10 SA/S-19-10 19 14 567 57.817 57 26,6 8,9
03.11SAS22.10 SA/S-22-10 22 19 760 77.497 66 29,5 12
03.11SAS26.10 SA/S-26-10 26 26,5 1.060 108.090 78 35 16
Sicherheitsfaktor für Hebeanwendungen 4:1
