KWB

Allgemein: Kann aufgrund des Gabelkopfanschlusses in den Kettenstrang eingebaut werden.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode, Nenngröße und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

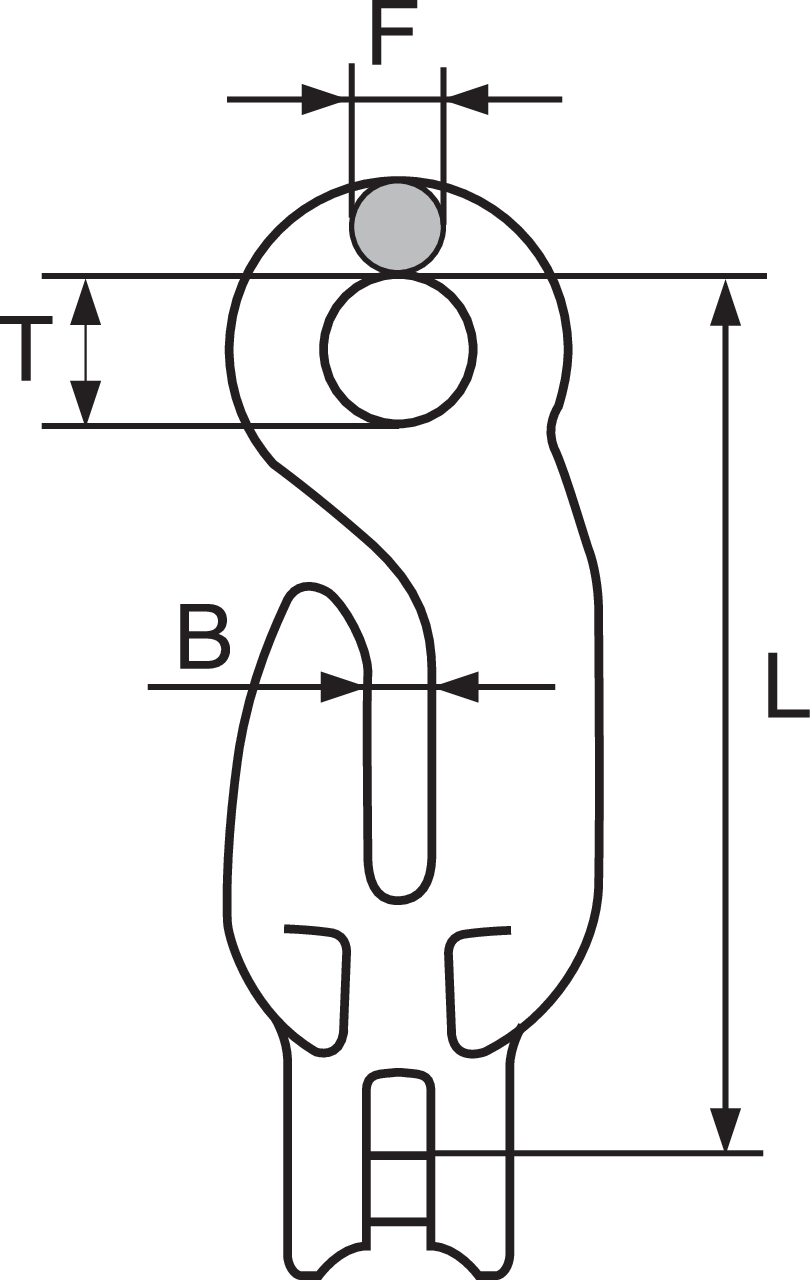

für Kette Güteklasse 10 Ø mm B (mm) F (mm) T (mm) L (mm) Gewicht
kg
CAD
04.60VKS06 VK/S-6-10 1,4 6 8 9 18 84 0,3
04.60VKS07 VK/S-7-10 1,9 7 10,5 12 24 122 0,62
04.60VKS08 VK/S-8-10 2,5 8 10,5 12 24 122 0,63
04.60VKS10 VK/S-10-10 4 10 13 14 31 159 1,3
04.60VKS13 VK/S-13-10 6,7 13 15 18 37 203 2,7
04.60VKS16 VK/S-16-10 10 16 18 24 48 203 4,8
