KWB

Allgemein: Zum einfachen Verkürzen des Kettenstrangs.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode, Nenngröße und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

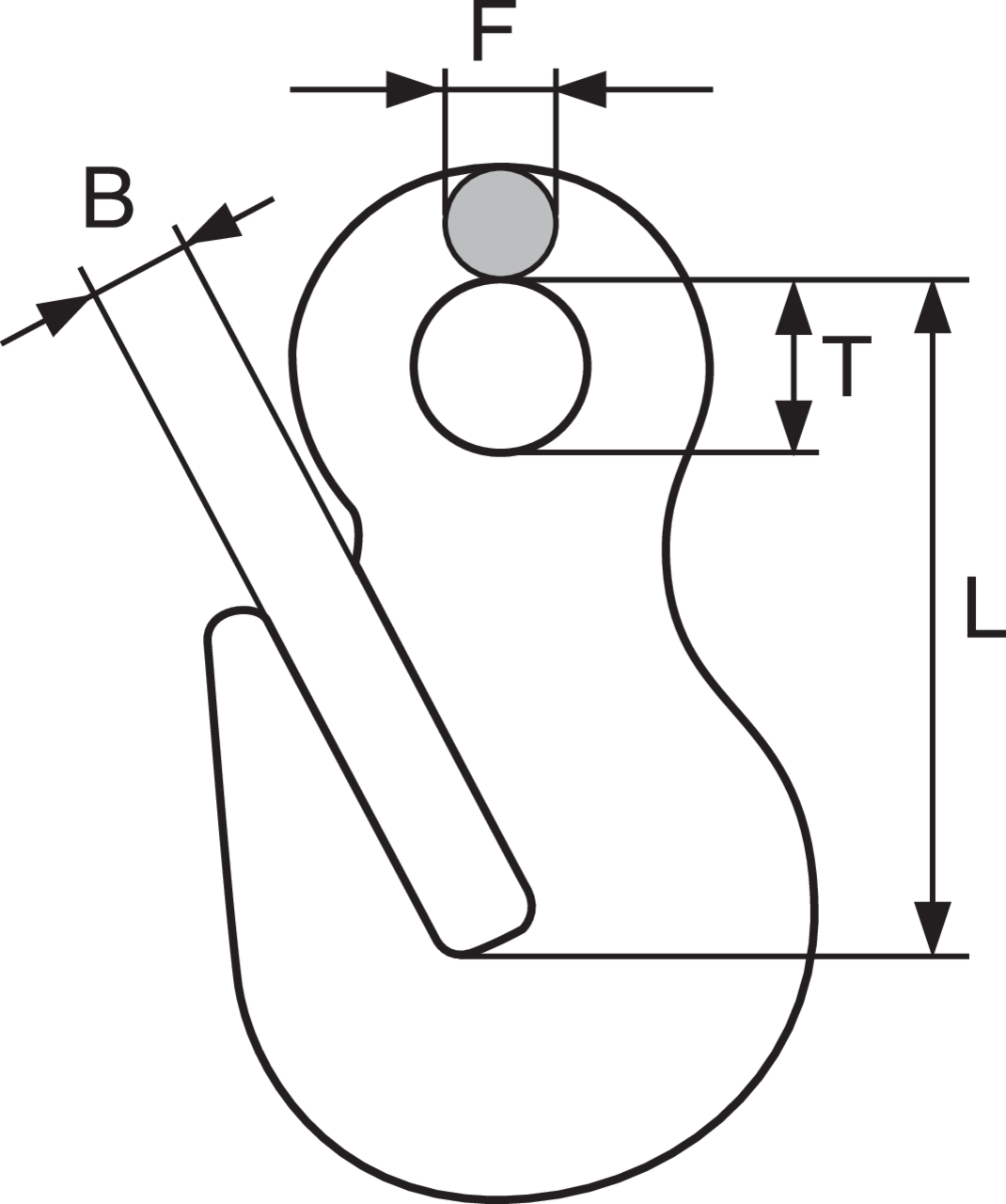

Artikel-Nr. Modell WLL
t
für Kette Güteklasse 10 Ø mm B
mm
F
mm
T
mm
L
mm
Gewicht
kg
CAD
11.2169985 P/S-6-10 1,4 6 8 9 12 51 0,18
11.2169986 P/S-7/8-10 2,5 7-8 10 12 20 71 0,4
11.217055 P/S-10-10 4 10 13 15 22 88 0,9
11.216769 P/S-13-10 6,7 13 17 18 26 113 1,8
11.2169992 P/S-16-10 10 16 19 23 32 129 3,6
11.2169984 P/S-19/20-10 16 19-20 25 27 36 151 6,2
11.2169993 P/S-22-10 19 22 27 31 42 170 8,3
11.2113316 P/S-26-10 26,5 26 32 37 50 201 13,8
